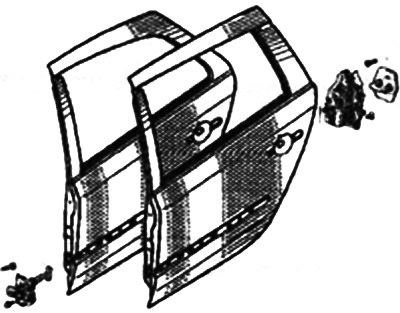

Примечание. В методике описываются только точки, используемые при проведении регулировки. Задние двери кузова типа универсал имеют особенности. но методика их установки не отличается от способа установки на базовой версии.
Примечание. Для доступа к деталям крепления петель на стойке необходимо снять:
- нижнюю облицовку средней стойки:
- частично ремень безопасности.
Операции, выполняемые до регулировки
Установите дверь на автомобиль (вдвоем с помощником). Установите все болты крепления, но не затягивайте их.
Примечание. Перед окончательной установкой необходимо восстановить герметичность между центральной стойкой и петлями, используя уплотняющую мастику.
Регулировка положения задней двери относительно передней двери и панели заднего крыла (в центральной части)
 |
 |

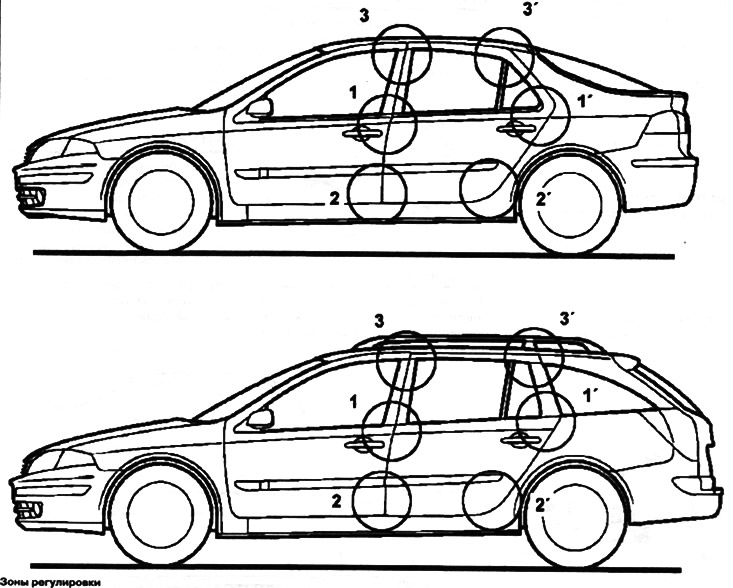

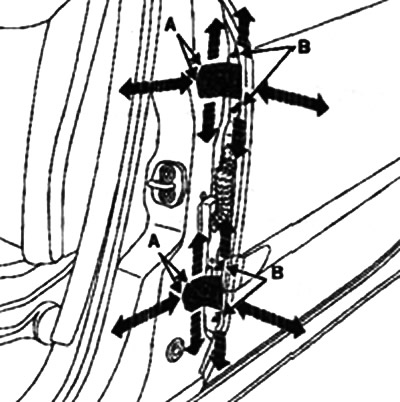

Обеспечьте выравнивание кромок, правильность зазоров и сопряжения в зонах 1 и V (болтами А и В петель).

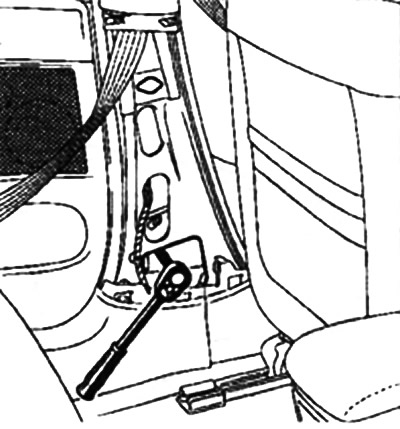

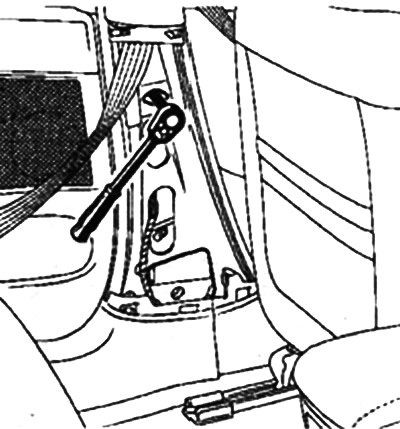

Примечание. Доступ к крепежным болтам петель со стороны стойки А обеспечивается изнутри (см. рисунок).
Регулировка положения задней двери относительно передней двери и панели заднего крыла (в нижней части
Обеспечьте выравнивание кромок, правильность зазоров и сопряжения в зонах 2 и 21 (болтами А и В петель).
Регулировка положения задней двери относительно передней двери и панели заднего крыла (по стойке)
Обеспечьте правильность зазоров и сопряжения в зонах 3 и 31 (болтами А и В петель).
Проверьте регулировки.
Затяните детали крепления в этом положении.
Примечание. Для регулировки выступания двери (OY) можно, если это необходимо, развернуть под диаметр 0.12 мм отверстия петель со стороны короба двери.
Примечание. Если производилась резка и зачистка до металла панелей, то до окраски необходимо восстановить антикоррозионное покрытие.
Антикоррозионная обработка должна производится с использованием следующих материалов: Фосфатосодержащая грунтовка, растворитель, грунт (maxima).
Регулировка положения задней двери относительно панели заднего кэыла

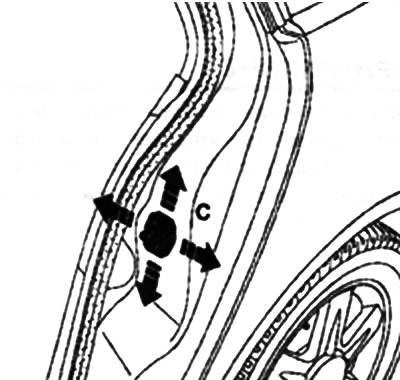

Обеспечьте сопряжения в зонах 1, 2 и 3 (болтом С фиксатора замка).
Во время проведения данной операции устраняется трение при соприкосновении нормально не контактирующих поверхностей и обеспечивается плотность закрытия двери.
Данная регулировка не должна влиять на зазоры по периметру, отрегулированные ранее.
Проверьте регулировку.
Затяните детали крепления в этом положении.
