Регулятор тормозных сил (Renault Kangoo 1)

Регулировка регуляторов тормозных сил позволяет изменять давление в контуре заднего колеса в зависимости от давления в контуре переднего колеса. Регулировка проводится одновременно в обоих камерах регулятора тормозных сил. Если давление ненормальное в одной из камер, то замените регулятор тормозных сил.

Примечание. Регуляторы тормозных сил различаются в зависимости от типа заднего моста:

• задний мост нормальной грузоподъемности: красная метка;
• задний мост повышенной грузоподъемности: зеленая метка.

Необходимый специальный инструмент

• Fre. 244-03 или Fre. 1085-01 Манометр для проверки работоспособности регулятора тормозных сил.

Моменты затяжки, Нм

• Накидные гайки 17.
• Болт крепления регулятора тормозных сил 18.
• Гайка регулировки нажимного рычага регулятора тормозных сил 10.

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Отсоедините тормозные трубки.

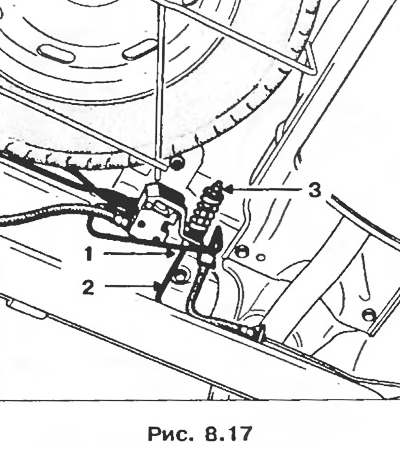

3. Отсоедините нажимной рычаг 2 от регулятора тормозных сил, ослабляя затяжку гайки 1.

4. Снимите регулятор тормозных сил (два болта).

Внимание! Не меняйте положение гайки 3.

Установка

Установка производится в порядке, обратном снятию.

1. Удалите воздух и проверьте состояние тормозного контура (см. главу «Техническое обслуживание»).

2. Проверьте давление в системе (см. главу «Техническое обслуживание»).
