1. Установите автомобиль на подъемник или домкрат (подставки).
2. Снимите переднее колесо.

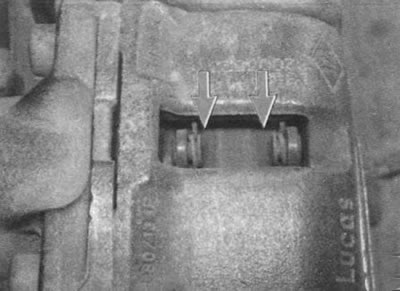

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок вместе с основанием менее допустимого значения (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»).

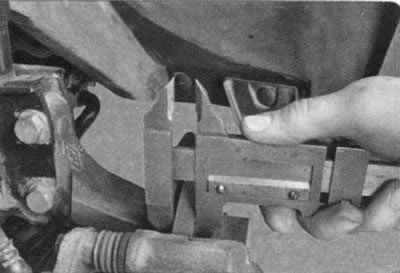

4. Измерьте толщину тормозного диска. Если его толщина меньше допустимого значения (см. табл. 9.1). замените тормозной диск (см. «Замена тормозного диска»).
Примечание.
- На автомобиле с двигателем К4М установлены вентилируемые тормозные диски.
5. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите заднее колесо и тормозной барабан (см. «Снятие и установка тормозного барабана»).

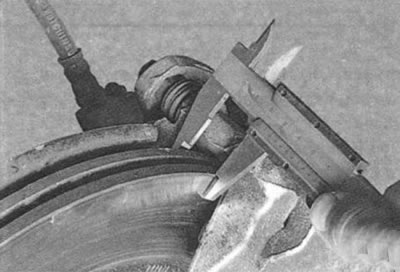

6. Измерьте толщину фрикционной накладки вместе с основанием. Если толщина меньше допустимого значения (см. табл. 9.1), замените колодки (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
Примечание. Заменяйте колодки в следующих случаях:
- толщина фрикционных накладок менее 1,5 мм;
- поверхность накладок замаслена;
- накладки непрочно соединены с основанием.
7. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (см. табл. 9.1), замените барабан (см. «Снятие и установка тормозного барабана»).
Размеры тормозных колодок, дисков и барабанов
Таблица 9.1.
| Параметр | Автомобиль с двигателем | ||
| K7J | К7М | К4 | |
| Передние тормозные механизмы | |||
| Диаметр тормозного диска, мм | 238 | 259 | 259 |
| Толщина тормозного диска, мм | 12 | 12 | 20,7 |
| Минимально допустимая толщина тормозного диска, мм | 10,6 | 10,6 | 17,7 |
| Максимально допустимое биение тормозного диска, мм | 0,07 | 0,07 | 0,07 |
| Толщина фрикционной накладки тормозной колодки, включая основание, мм | 18 | 18 | 18 |
| Минимально допустимая толщина фрикционной накладки тормозной колодки, включая основание, мм | 6 | 6 | 6 |
| Задние тормозные механизмы | |||
| Диаметр рабочей поверхности тормозного барабана, мм | 180,25 | 203,3 | 203,3 |
| Максимально допустимый диаметр рабочей поверхности тормозного барабана, мм | 181,25 | 204,45 | 204,45 |
| Минимально допустимая толщина фрикционной накладки тормозной колодки, включая основание, мм | 3,5 | 3,5 | 3,5 |
