Снимите:
- защиту поддона картера двигателя,
- левое переднее колесо;
- левый передний подкрылок;
- аккумуляторную батарею;
- полку под аккумуляторную батарею.

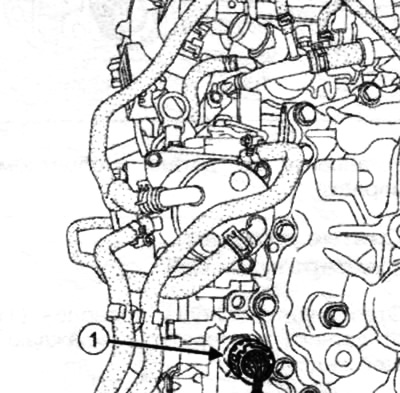

Отсоедините основной разъем (1) от автоматической коробки передач.

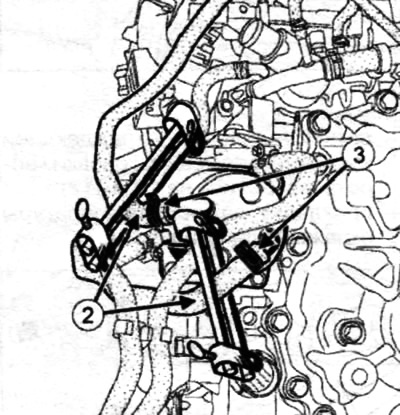

Установите клещи для трубопроводов (Ms. 583) на шланги системы охлаждения (2) маслоохладителя автоматической коробки передач.
С помощью щипцов с дистанционным захватом для упругих хомутов (Mot. 1448) отсоедините хомуты (3) на шлангах системы охлаждения от маслоохладителя автоматической коробки передач.
Снимите:

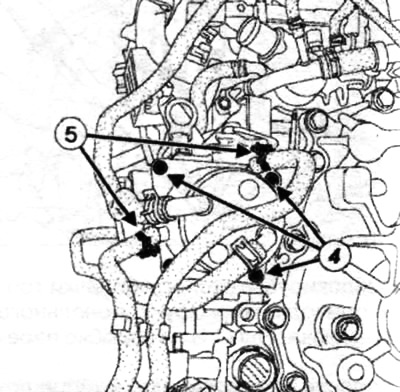

- болты (4) крепления маслоохладителя автоматической коробки передач;
- маслоохладитель с трубопроводами;
- прокладку маслоохладителя автоматической коробки передач.
Разведите хомуты (5) шлангов подвода и отвода масла маслоохладителя коробки передач.
Отсоедините шланги маслоохладителя коробки передач.
Установите две заглушки на шланги подвода и отвода масла маслоохладителя коробки передач.
Очистите привалочные поверхности при помощи очистителя.
Смажьте прокладку маслом для автоматической коробки передач (CVT). Обязательно замените прокладку маслоохладителя автоматической коробки передач и фильтр масла для АКП.
Установите детали в обратном порядке.
Затяните требуемым моментом болты крепления маслоохладителя автоматической коробки передач 4,2 Нм.
