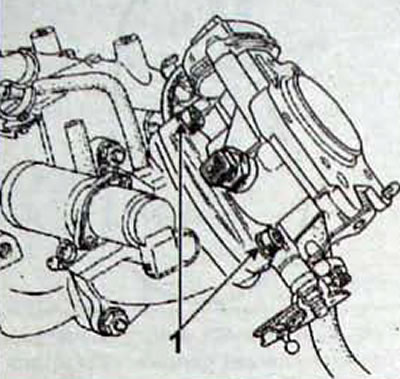

Рис. 2.35. Расположение болтов (1) крепления дроссельного узла
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Выверните 4 винта и снимите верхнюю крышку защитного кожуха двигателя.
- Отсоедините гибкий воздуховод от дроссельного узла и снимите воздушный фильтр.
- Отсоедините трос акселератора и тягу круиз-контроля.
- Снимите держатель троса акселератора.
- Отсоедините датчик температуры воздуха.
- Отсоедините разъем от потенциометра положения дроссельной заслонки, прикрепленный к проушине для подъема двигателя.
- Отверните три болта и снимите дроссельный узел.
Установка
- Замените новой бумажную прокладку фланца дроссельного узла.
- Установка проводится в последовательности, обратной снятию.
- Убедитесь в надежности фиксации всех разъемов.
