Оглавление: Снятие 🠛 Установка 🠛
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Выверните болт крепления рычага тяги датчика к задней оси.
- Выверните 2 болта крепления датчика к кузову.
- Освободите крепление провода и отсоедините электрический разъем от датчика.
- Снимите датчик.
- Снимите тягу датчика.
Установка
- Подсоедините электрический разъем к датчику.
- Для установки датчика в правильное положение используйте стержень диаметром 4 мм.
- Сожмите заднюю подвеску ремнями или загрузите автомобиль до получения размера, измеряемого между задней поперечиной пола и полом равного 408 мм (Н5, рис. 11.3).
- Установите датчик и закрепите двумя болтами, не затягивая их окончательно.
- Установите рычаг на оси датчика.
- Нанесите на болт крепления рычага датчика средство «Loctite 242», вверните болт и затяните моментом 5 Н·м.
- Окончательно затяните болты крепления датчика уровня.
- Снимите стержень диаметром 4 мм.
- Проверьте функционирование задней подвески.

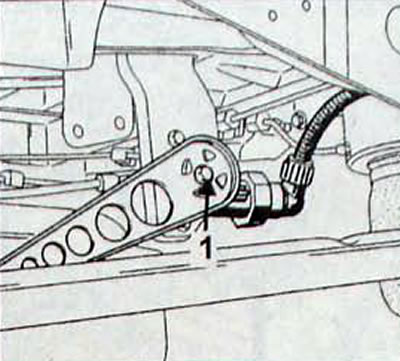

Рис. 11.15. Расположение болта (1) крепления рычага тяги датчика уровня

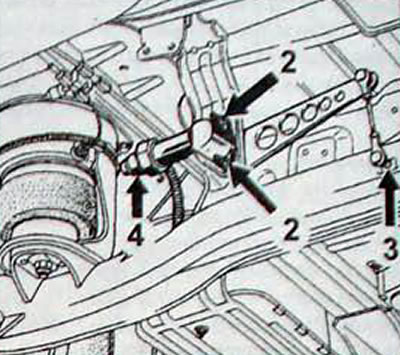

Рис. 11.16. Снятие датчика уровня:2 - болты крепления датчика уровня; 3 - шаровой шарнир тяги датчика уровня; 4 - электрический разъем

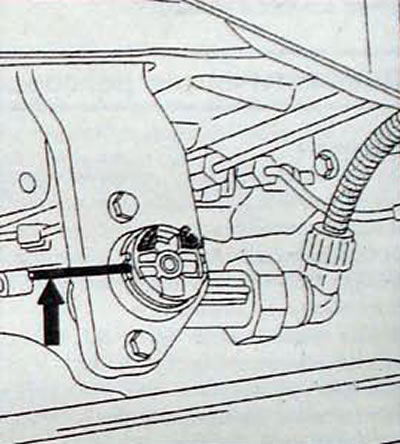

Рис. 11.17. Использование стержня диаметром 4 мм для установки датчика уровня в правильное положение
