Панель приборов

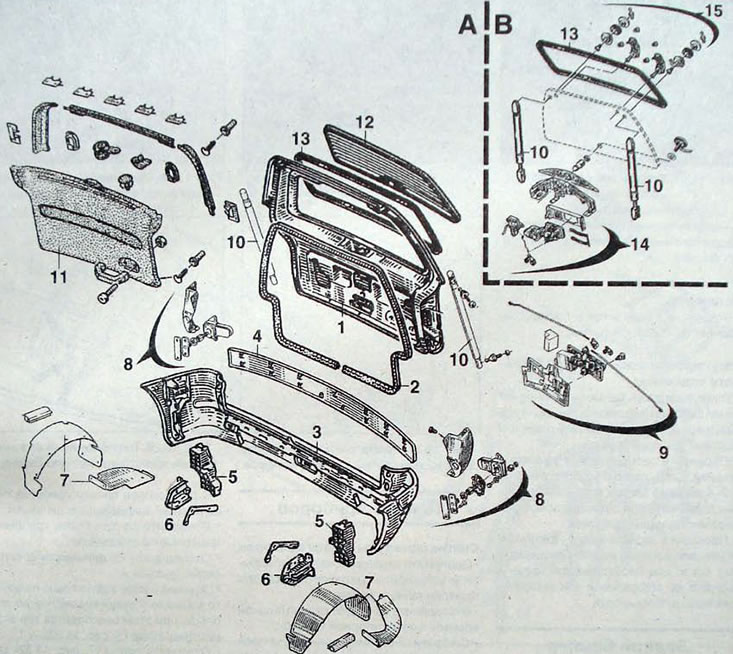

Рис. 13.29. Съемные элементы задней части автомобиля: А- неподвижное заднее стекло; В - открывающееся заднее стекло; 1 - дверь багажного отделения; 2 - уплотнение двери; 3 - бампер; 4 - накладка защиты двери; 5 - поглотитель энергии удара; 6 - боковые кронштейны; 7 - подкрылки; 8 - устройство блокировки; 9 - механизм блокировки; 10 - стойки поддержки двери; 11 - обивка двери; 12 - заднее стекло; 13 - уплотнение заднего стекла; 14 - механизм открывания заднего стекла; 15 - элементы поддержки заднего стекла

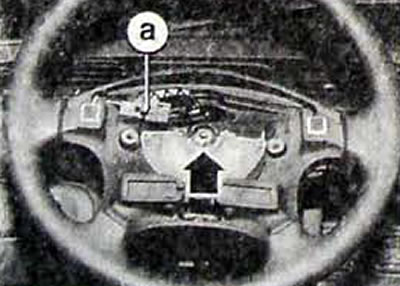

Рис. 13.30. Расположение гайки крепления рулевого колеса с подушкой безопасности: а - разъем выключателя звукового сигнала

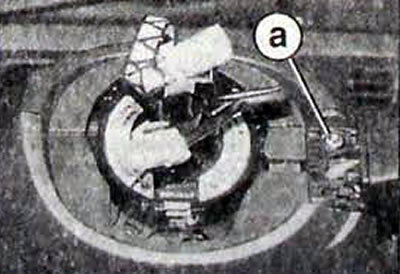

Рис. 13.31. Расположение спирального провода подушки безопасности: а - винт крепления пульта управления радиоприемником

Снятие гарнитуры панели приборов

• Поднимите переднюю часть автомобиля и установите передние колеса для прямолинейного движения.
• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
• С обратной стороны рулевого колеса выверните два винта, приподнимите подушку безопасности отсоедините электрический разъем и снимите подушку безопасности водителя с центральной части рулевого колеса. Расположите подушку в безопасном месте мешком вверх.
• Отсоедините разъемы от выключателя звукового сигнала и системы круиз-контроля.
• Выверните гайку крепления рулевого колеса. Мелом, маркером или краской нанесите метки совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение.
• Съемником снимите рулевое колесо с вала. Не стучите по валу или рулевому колесу при попытке снятия рулевого колеса.
• Липкой лентой зафиксируйте положение спирального провода подушки безопасности. так как. в противном случае, он может быть расцентрирован и сломан при установке рулевого колеса.
• С двух сторон панели приборов снимите сетки закрывающие динамики.
• Отверните по три болта крепления кронштейнов динамиков.
• Отсоедините от динамиков электрические разъемы.
• Начиная с угла, вертикально поднимите верхнюю облицовку комбинации приборов. при этом освободятся три верхних фиксатора (1. рис. 13.32).

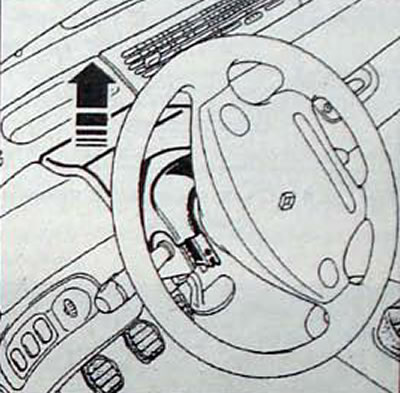

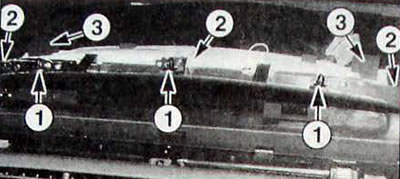

Рис. 13.32. Снятие комбинации приборов: 1 - фиксаторы крепления облицовки комбинации приборов; 2 - винты заднего крепления; 3 - винты бокового крепления

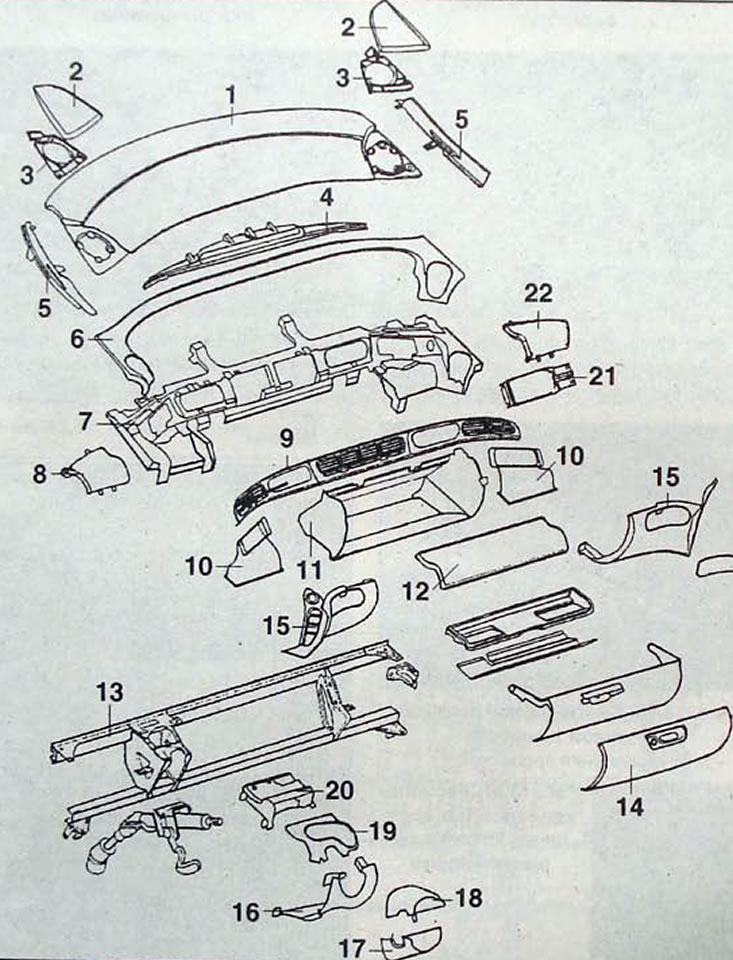

Рис. 13.33. Панель приборов: 1 - верхняя секция панели приборов; 2 - решетки динамиков; 3 - кронштейны динамиков; 4 - комбинация приборов; 5 - дефлекторы устранения запотевания стекол; 6 - накладка; 7 - кронштейн панели приборов; 8 - крышка со стороны водителя; 9 - вентиляционные решетки; 10 - боковые воздуховоды; 11 - вещевой ящик; 12 - верхняя крышка; 13 - балка; 14 - крышка вещевого ящика; 15 - нижняя облицовка; 16 - нижняя облицовка рулевой колонки; 17 - нижний кожух рулевой колонки; 18 - верхний кожух рулевой колонки; 19 - крышка; 20 - кронштейн рулевой колонки; 21 - подушка безопасности переднего пассажира; 22 - крышка со стороны переднего пассажира

• Отверните винты (2. рис. 13.32) заднего крепления комбинации приборов
• Отверните винты бокового крепления, расположенные под буферами в шумопоглощающей пене.
• Вытяните вперед комбинацию приборов
• Отсоедините от комбинации приборов электрические разъемы и снимите ее
• Выверните винт крепления пульта управления радиоприемником.
• Снимите верхний и нижний кожухи рулевой колонки (рис. 13.34).

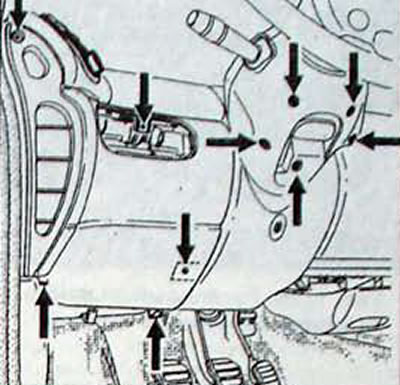

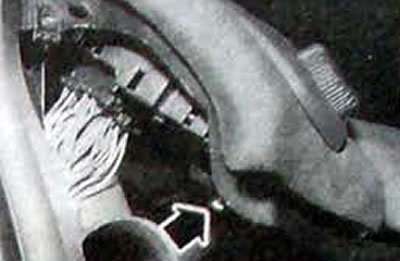

Рис. 13.34. Расположение винтов крепления кожухов рулевой колонки и левой нижней облицовки

Рис. 13.35. Снятие верхнего кожуха рулевой колонки

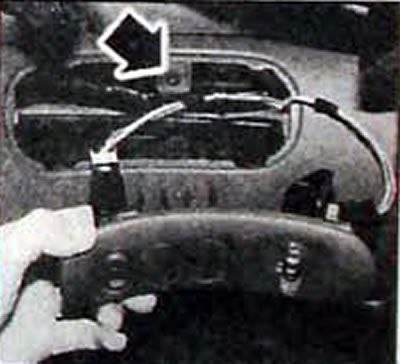

Рис. 13.36. Снятие блока переключателей с панели приборов

Рис. 13.37. Расположение винтов крепления правой нижней облицовки

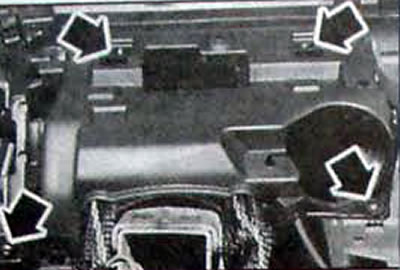

Рис. 13.38. Расположение винтов крепления рулевой колонки

• Снимите с панели приборов блок переключателей и отсоедините электрические разъемы.
• Выверните винты и снимите нижние облицовки с левой и правой сторон панели приборов
• Снимите нижнюю облицовку под рулевым колесом и отсоедините разъем от реостата регулировки яркости подсветки.
• Снимите крышку с тканевой обивкой.
• Снимите крышку со стороны водителя (рис. 13.39).

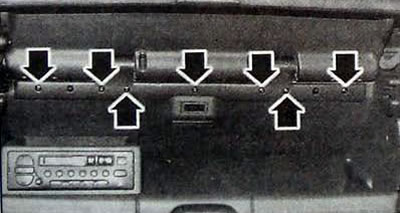

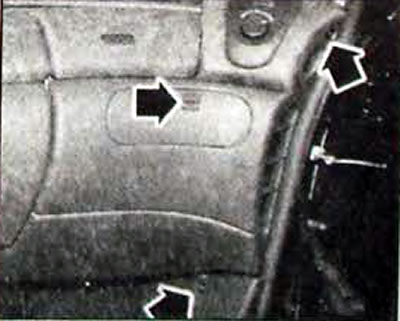

Рис. 13.39. Расположение винтов крепления крышки со стороны водителя

• Снимите левый и правый пульты управления отоплением и системой кондиционирования (рис. 13.40).

Рис. 13.40. Расположение винта крепления левого пульта управления отоплением

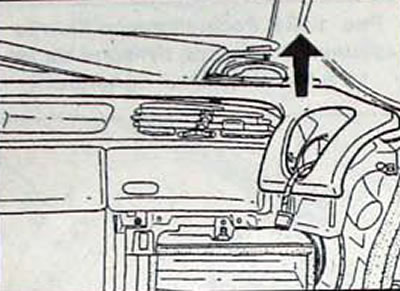

Рис. 13.41. Снятие накладки панели приборов

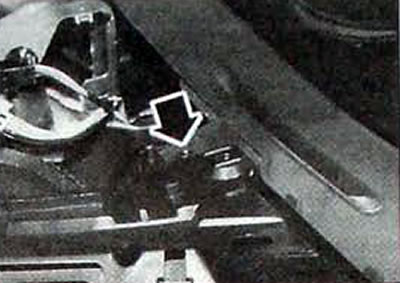

Рис. 13.42. Расположение винта крепления заслонки дефлектора устранения запотевания стекла

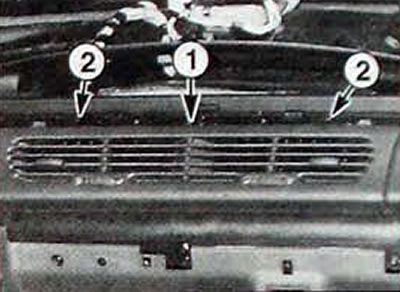

Рис. 13.43. Расположение креплений центральной вентиляционной решетки: 1 - винт; 2 - зажимы

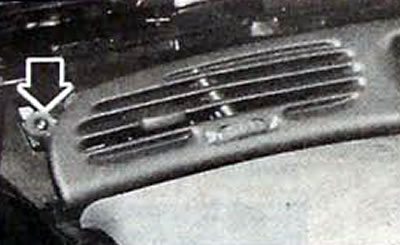

Рис. 13.44. Расположение винта крепления левой вентиляционной решетки

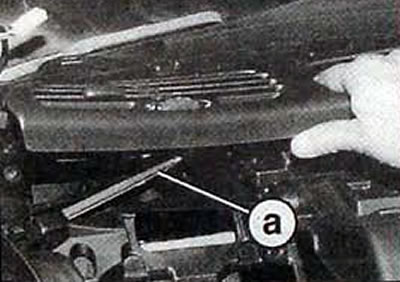

Рис. 13.45. Снятие левой вентиляционной решетки: а - тяга управления заслонкой

Рис. 13.46. Расположение винтов крепления пепельницы на вещевом ящике

• Освободите и снимите накладку панели приборов.
• Снимите заслонки дефлекторов устранения запотевания стекол.
• Освободите по два зажима и снимите дефлекторы устранения запотевания стекол.
• Выверните винт, освободите зажимы и снимите центральные вентиляционные решетки, при этом сопла решеток должны быть закрыты
• Выверните винт и освободите зажимы крепления левой вентиляционной решетки.
• Аккуратно снимите левую вентиляционную решетку из гнезда в панели приборов
• Аналогичным образом снимите правую вентиляционную решетку.
• Снимите подушку безопасности переднего пассажира.
• Снимите вещевой ящик следующим образом
• Выверните винты крепления пепельницы к вещевому ящику и отсоедините электрический разъем от прикуривателя.
• Выверните винты крепления крышки вещевого ящика (рис 13.47).

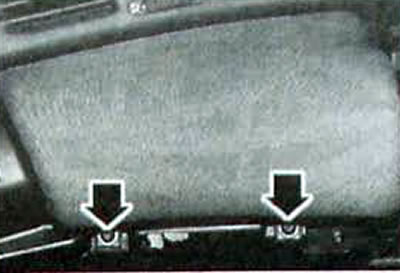

Рис. 13.47. Расположение винтов крепления крышки вещевого ящика

• Снимите радиоприемник или проигрыватель кассет и отсоедините электрические разъемы
• Снимите боковины крепления бокса для радиоприемника (рис. 13 48).

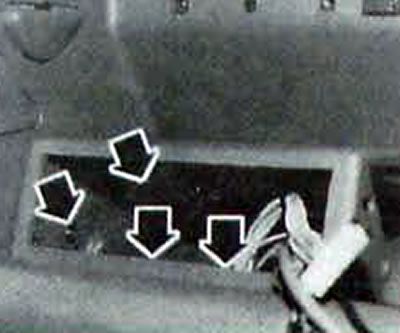

Рис. 13.48. Расположение винтов крепления бокса для радиоприемника

• Снимите бокс для радиоприемника.
• Отклейте ковровое покрытие вещевого ящика и выверните два винта (рис. 13.49)

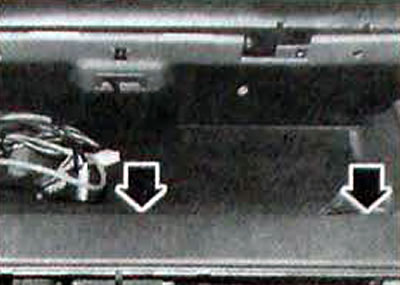

Рис. 13.49. Расположение винтов крепления вещевого ящика

• Снимите вещевой ящик.
• Выверните два винта крепления кронштейна панели приборов и снимите его.
• Снятие балки панели приборов

Примечание. Снятие балки панели приборов необходимо выполнять с помощником.

В салоне автомобиля

• Снимите гарнитуру панели приборов.
• Отодвиньте передние сидения до упора назад
• Выверните 6 винтов и снимите пороги передних дверей.
• Отклоните переднюю часть коврового покрытия и звукоизоляции пола
• Выверните винты, снимите блок предохранителей и реле и отсоедините от него 5 электрических разъемов (рис. 13.51).
• Снимите крышку блока предохранителей и реле и ковровое покрытие.
• Выверните два болта крепления ручки отпирания замка капота.
• Отсоедините разъем от выключателя зажигания, расположенный под рулевой колонкой.
• Отсоедините разъемы от электродвигателей привода заслонок распределения потоков воздуха, а также левой и правой заслонки смешивания потоков воздуха.
• Отсоедините разъемы от датчика испарителя и электродвигателя системы рециркуляции воздуха.
• Для доступа к уплотнительной манжете рулевой колонки снимите ковровое покрытие.
• Соблюдая осторожность снимите манжету т. к. она имеет две рабочие кромки - одну для шумоизоляции и одну для перегородки.
• Установите колеса для движения по прямой и из салона отверните гайку и болт соединения вилки карданного шарнира рулевого вала.

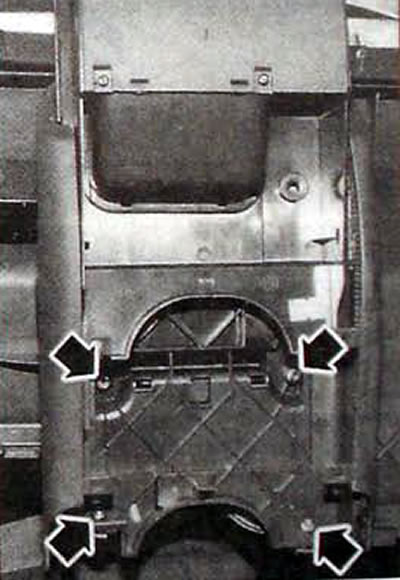

Рис. 13.50. Расположение винтов крепления кронштейна панели приборов

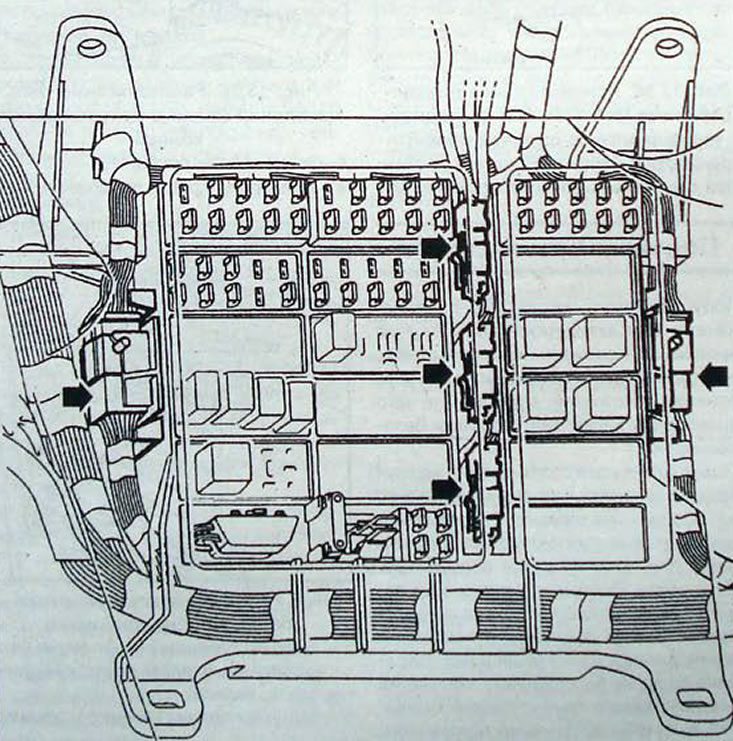

Рис. 13.51. Расположение электрических разъемов блока предохранителей и реле, расположенных в салоне автомобиля которые необходимо отсоединить при снятии балки панели приборов

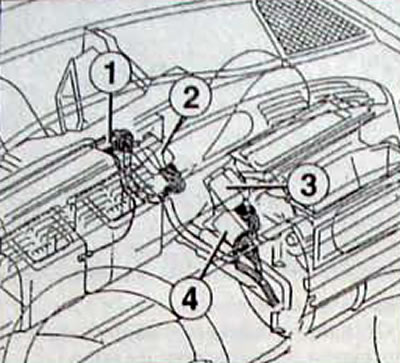

Рис. 13.52. Расположение электрических разъемов, которые необходимо отсоединить при снятии балки панели приборов: 1 - разъем датчика испарителя; 2 - разъем электродвигателя системы рециркуляции воздуха; 3 - разъем электродвигателя привода заслонок распределения потоков воздуха; 4 - разъем электродвигателя заслонки смешивания потоков воздуха

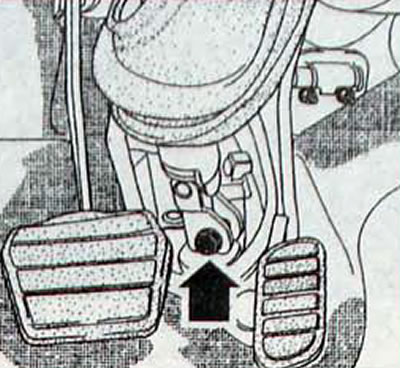

Рис. 13.53. Расположение гайки и болта крепления карданного шарнира рулевого вала к рулевой передаче

В моторном отсеке

• Зажимами пережмите отводящий и подводящий шланги отопителя.
• Отсоедините быстроразъемные соединения. Чтобы разъединить соединения, нажмите на скобы кольца и одновременно потяните шланги в стороны для разъединения (рис. 13.54).

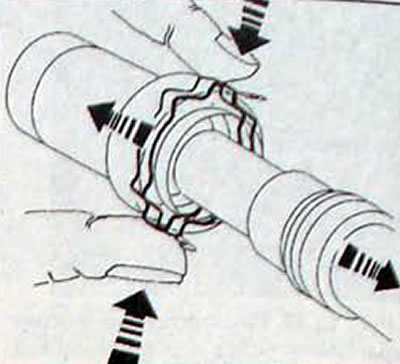

Рис. 13.54. Направление нажатия деформируемого кольца осевой блокировки при разъединении быстросъемного соединения отводящего и подводящего шлангов отопителя на автомобилях с двигателями F3R

• Если разъединение затруднено, перед разъединением слегка смажьте быстроразъемные соединения.
• На двигателе G8T с системой кондиционирования воздуха, штуцера шлангов правого радиатора отопителя недоступны для снятия вручную Для снятия шлангов используйте приспособление Mot 1395 следующим образом (рис 13.55):

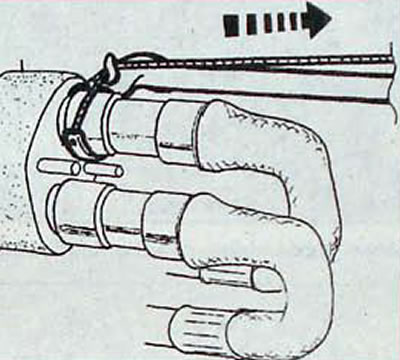

Рис. 13.55. Использование приспособления Mot. 1395 для отсоединения шлангов со штуцера правого радиатора отопителя на автомобилях с дизельными двигателями G8T

• Выверните две гайки крепления правого и левого радиаторов отопителей.
• Снимите пенную звукоизоляцию.
• Снимите радиаторы отопителей.
• Снимите панели, расположенные под ветровым стеклом со стороны крыльев.
• Отсоедините и снимите воздушные каналы с блока распределения потоков воздуха.
• С двух сторон автомобиля отверните по две гайки М8 (1, рис. 13.56) крепления верхнего кронштейна, при этом не вращайте гайки регулировки положения балки (2).

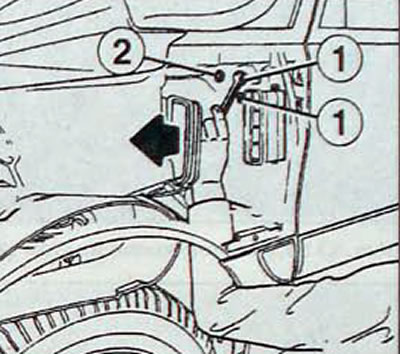

Рис. 13.56. Расположение гаек крепления балки в арке переднего колеса: 1 - гайки крепления балки; 2 - гайки регулировки положения балки

• Снимите угольники нижнего крепления балки.
• Лезвием отвертки как рычагом снимите верхний кронштейн крепления балки.
• Снимите балку панели приборов с автомобиля, при этом пропуская через балку соединения отопителей и трос привода замка капота.
• Установка панели приборов вместе с балкой
• Установите балку панели приборов, при этом надлежащим образом пропуская через балку соединения отопителей, трос привода замка капота и все электрические разъемы.
• Установите балку панели приборов на направляющие штифты.
• Затяните требуемыми моментами верхние и нижние крепления балки.
• Вверните болт и гайку соединения вилки карданного шарнира рулевого вала
• Дальнейшая установка проводится в последовательности, обратной снятию. Подсоедините электрические разъемы и проверьте работу электрического оборудования

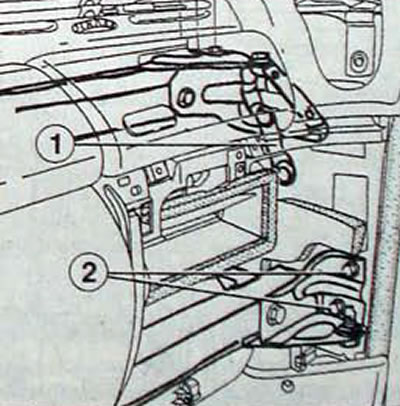

Рис. 13.57. Элементы крепления балки панели приборов: 1 - верхний кронштейн крепления балки закрепленный гайкой со стороны арки переднего колеса; 2 - болты крепления нижнего угольника
