Снятие
Перед снятием подушки безопасности заблокируйте все цепи воспламенения пиротехнических элементов подушек безопасности следующим образом:
- подсоедините к автомобилю переносной диагностический прибор XR25;
- включите зажигание;
- установите переключатель ISO в положение S8 и введите код D49;
- прибором XR25 заблокируйте блок управления и введите команду G 80*; Когда эта функция задействована, все цепи воспламенения заблокированы, контрольная лампа подушки безопасности в комбинации приборов и левый барограф 14 прибора XR25 светятся (новые блоки управления поставляются в заблокированном состоянии);
- подождите две секунды, пока блок управления автоматически разрядится;
- выключите зажигание.
Снимите нижнюю облицовку панели приборов.
Снимите пульт управления отопителем.
Выверните два винта (ТХ20Р) крепления крышки подушки безопасности и снимите ее.
Выверните два винта крепления ремня поддержки подушки безопасности.
Выверните винт, освободите зажимы и снимите центральные вентиляционные решетки, при этом сопла решеток должны быть закрыты.
Выверните винт и освободите зажимы крепления вентиляционной решетки.
Аккуратно снимите вентиляционную решетку из гнезда в панели приборов.
Выверните винты (Е12) и два болта с шестигранными головками крепления модуля подушки безопасности.
Освободите модуль подушки безопасности и ее кронштейн, наклоняя их в сторону вещевого ящика.
Освободите зажимы и отсоедините от подушки безопасности два разъема.
Установка
- Подсоедините к подушке безопасности два разъема
- Зафиксируйте оба разъема фиксаторами.
- Установите модуль подушки безопасности и ее кронштейн.
- Закрепите подушку безопасности болтами и винтами и затяните их требуемым моментом.
- Включите зажигание.
- Дальнейшая установка проводится в последовательности, обратной снятию.
- Проверьте с использованием прибора XR25 отсутствие неисправностей в системе безопасности. Если все в порядке, разблокируйте компьютер, используя команду G 81*. Убедитесь в том, что левый барограф 14 прибора XR25 не светится.

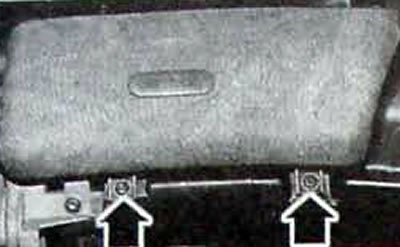

Рис. 13.60. Расположение винтов крепления крышки подушки безопасности переднего пассажира

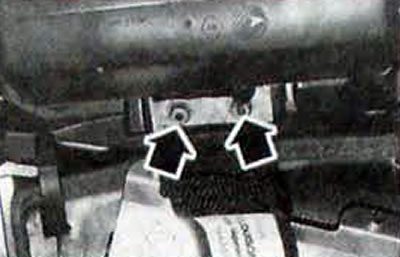

Рис. 13.61. Расположение винтов крепления ремня поддержки подушки безопасности

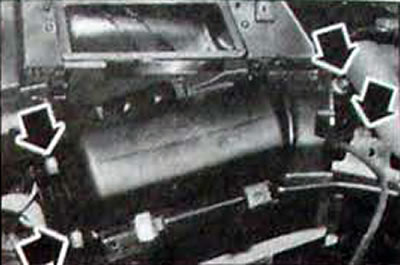

Рис. 13.62. Расположение винтов крепления модуля подушки безопасности переднего пассажира

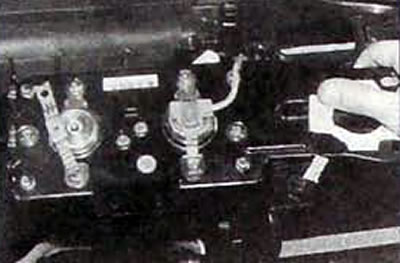

Рис. 13.63. Отсоединение разъема от подушки безопасности переднего пассажира
