Ручка регулювання кермової колонки

Зняття

Вимкніть акумулятор.

Зніміть:

• гвинти на нижньому підрульовому кожусі,
• підрульові кожухи по кермовому колесу,
• кільце системи електронного блокування запуску двигуна.

Роз'єднайте гнізда.

Зніміть:

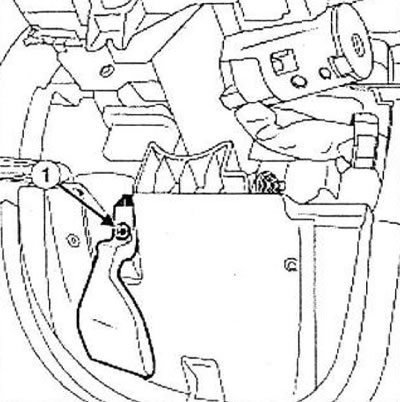

• болт (1) кріплення ручки регулювання,
• рукоятку регулювання.

Примітка: Позначте положення блокування перед зняттям.

Зніміть:

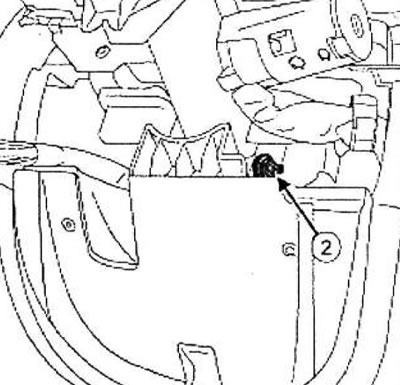

• гайку (2) осі рукоятки регулювання,
• голковий підшипник,
• вісь ручки регулювання у зборі з механізмом блокування.

Встановлення

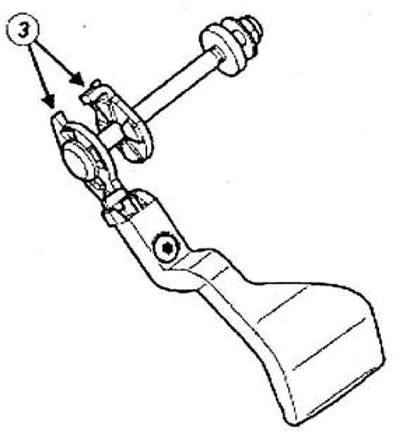

Примітка: Під час встановлення осі ручки переконайтеся, що два зубчасті сегменти (3) правильно встановлені.



Встановіть:

• вісь ручки регулювання у зборі з механізмом блокування,
• голковий підшипник,
• гайка осі ручки регулювання,
• рукоятку регулювання,
• болт кріплення ручки регулювання.

Примітка: Затягування осі ручки визначає величину зусилля, яке необхідно докласти при користуванні нею. Кілька разів перемістіть ручку, щоб визначити, чи правильно вона затягнута.

З'єднайте гнізда.

Встановіть:

• кільце системи електронного блокування запуску двигуна,
• підрульові кожухи по кермовому колесу,
• гвинти на нижньому підрульовому кожусі.

Підключіть акумулятор.
