Схема 4. Электросхема панели приборов
Главная
Symbol
Симбол 1
(1999-2008, бензин)
Электрооборудование
Электрические схемы
0

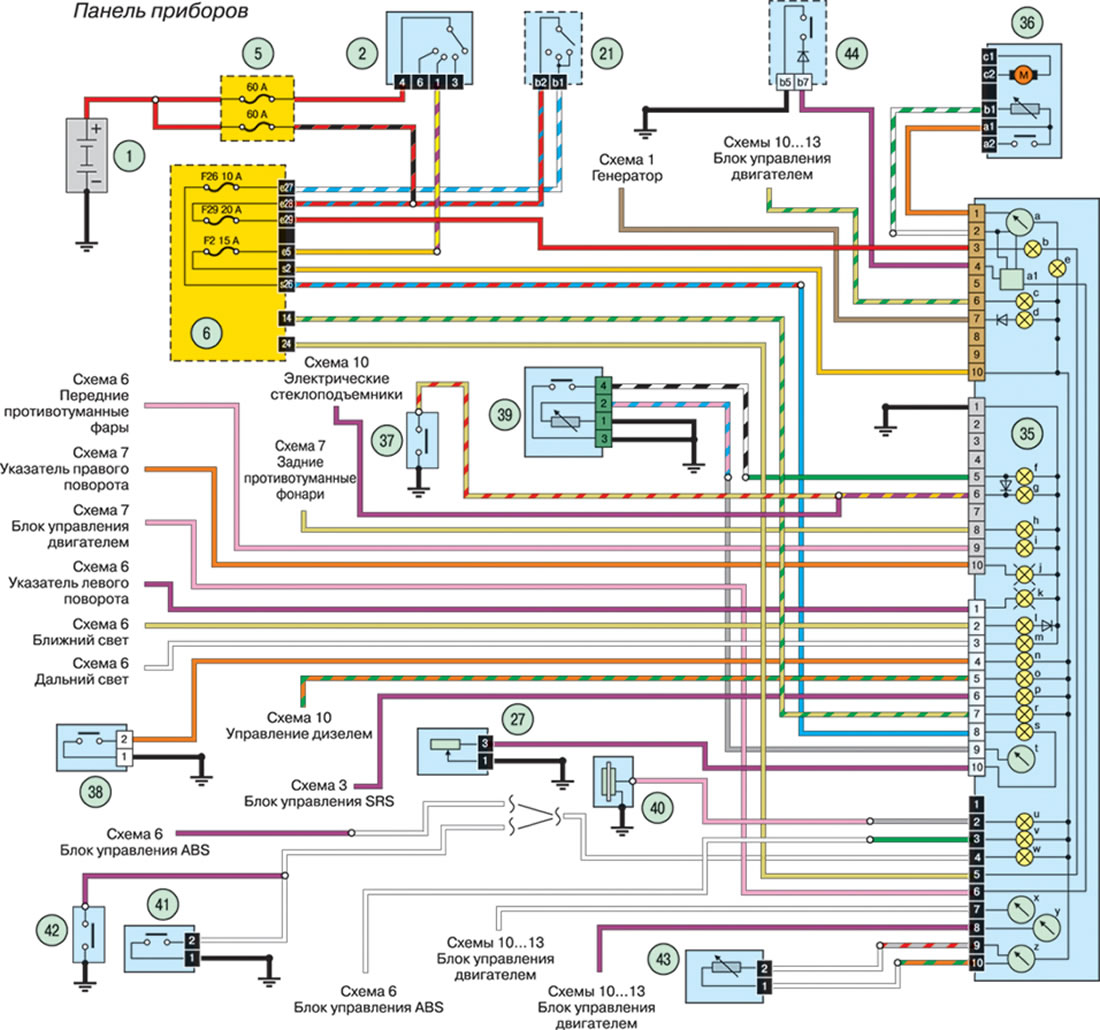

Электросхема панели приборов
Открыть большую картинку в новой вкладке »
Условные обозначения на электрических схемах смотрите
здесь »
