Схема 1. Поступление тока до зажигания — панель приборов

0

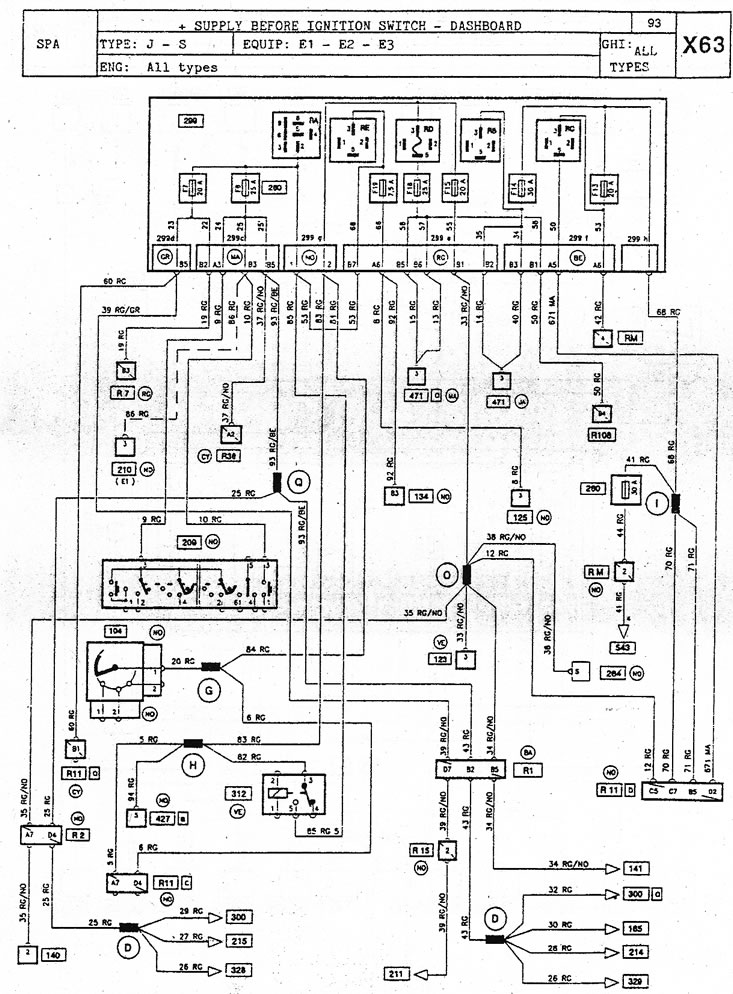

Схема 1: «+» поступление тока до зажигания - панель приборов
