Прежде чем приступать к снятию панели приборов, промаркируйте подлежащие рассоединению разъемы электропроводки. При сборке жгуты должны продеваться в прежние проходные отверстия!
Снятие
1. Снимите батарею (см. Главу Электрооборудование двигателя).

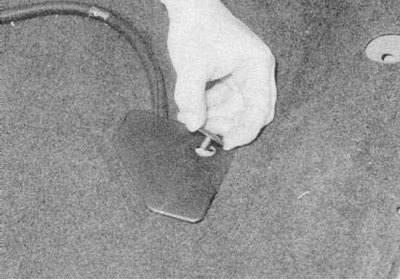

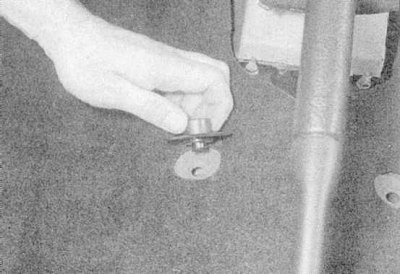

2. Снимите передние сиденья (см. Раздел Снятие и установка сидений), затем извлеките дистанционные втулки опор их крепления (обратитесь к сопроводительной иллюстрации).
3. Снимите рулевую колонку (см. Главу Подвеска и рулевое управление).
4. Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).
5. Действуя в соответствии с указаниями, приведенными в Главе Бортовое электрооборудование, снимите следующие компоненты:
- a) Панель водительских переключателей;
- b) Приборный щиток;
- c) Прикуриватель;
- d) Многофункциональный дисплей;
- e) Рычаги очистителей ветрового стекла.
6. Снимите панель управления функционированием отопителя (см. Главу Система охлаждения, отопления).
7a. Снимите нижние фиксаторы затем отпустите верхние.
7b. Cнимите с основания панели приборов декоративную накладку центральной консоли.
7c. Затем отпустите фиксаторы.

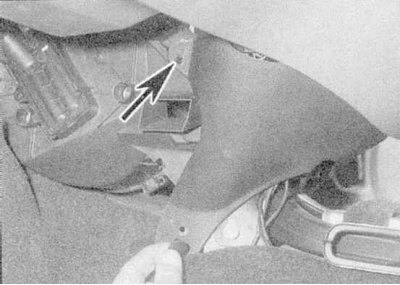

7d. Cнимите проложенный ниже воздуховод отопителя (обратитесь к иллюстрациям).
8. Снимите уплотнительную полосу с верхнего края переборки двигательного отсека.
9. Выверните крепежные винты, затем отпустите фиксаторы и снимите диффузор системы вентиляции салона, расположенный в основании ветрового стекла.
10a. Отпустите фиксаторы панели предохранителей/реле.

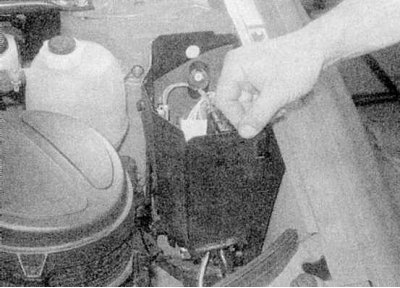

10b. В левой части двигательного отсека снимите крышку монтажного блока предохранителей/реле, затем извлеките из коробчатого корпуса блока переднюю панель.

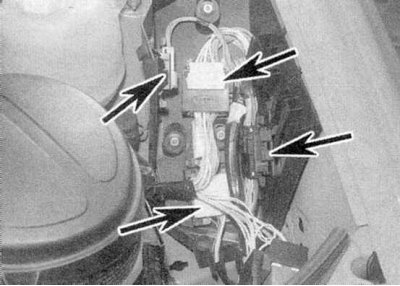

10c. Рассоедините разъемы электропроводки главной косы электропроводки двигателя.
10d. Отдайте крепеж (винты и фиксаторы) и снимите переднюю и заднюю секции локера арки левого переднего колеса.
10e. Высвободите из крыла патрон лампы бокового повторителя указателя поворота.

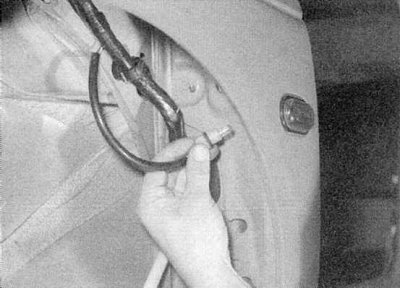

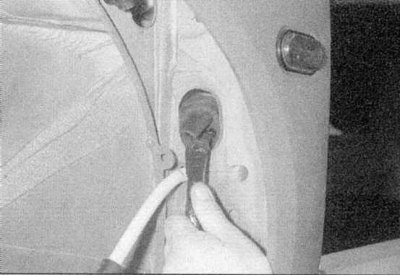

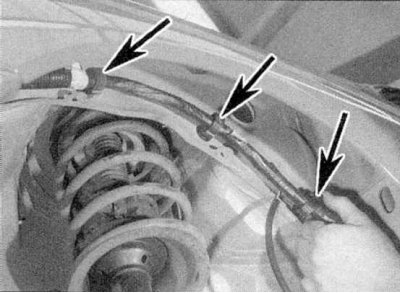

10f. Затем высвободите его электропроводку из промежуточных фиксаторов так, чтобы она могла быть беспрепятственно втянута в салон автомобиля (обратитесь к иллюстрациям). При необходимости расширения рабочего пространства поддомкратьте передок автомобиля и установите его на подпорки, затем снимите левое переднее колесо.
11. В правой части двигательного отсека высвободите из крепежных фиксаторов большие предохранители. Отсоедините электропроводку от электромотора вентилятора отопителя и высвободите ее из промежуточных фиксаторов так, чтобы провода могли быть беспрепятственно втянуты в салона.
Замечание: Последнее условие не является обязательным для всех моделей. В некоторых случаях жгут подсоединен к панели приборов и может быть оставлен на своем месте.

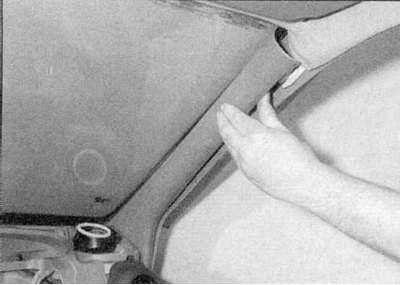

12. Отделите уплотнительные полосы дверных проемов от панелей отделки передних стоек (двигайтесь сверху вниз). Снимите обе панели (обратитесь к сопроводительной иллюстрации).
13. На моделях Хэтчбэк снимите панели отделки левой и правой стоек (см. Раздел Снятие и установка компонентов ремней безопасности). На моделях Купе снимите подушку заднего сиденья (см. Раздел Снятие и установка сидений), затем снимите левую и правую нижние секции панелей боковой отделки сиденья (см. Раздел Снятие и установка компонентов ремней безопасности).
14a. На всех моделях отдайте крепежные винты и снимите панели отделки стоек/порогов обеих передних дверей (см. Раздел Снятие и установка компонентов ремней безопасности).

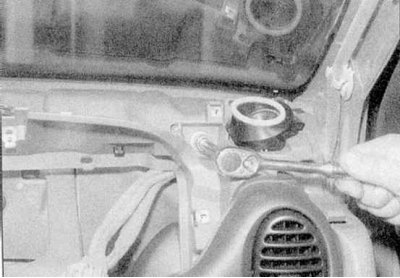

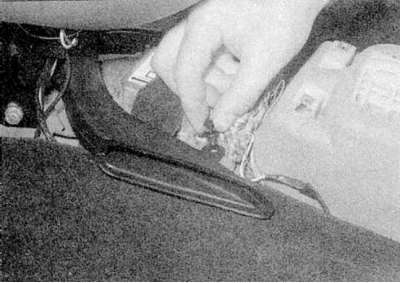

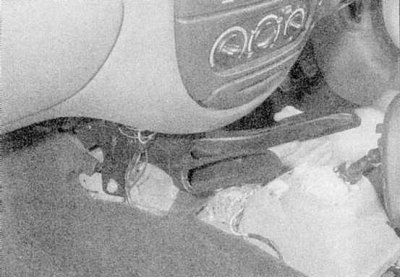

14b. Выверните винты и отсоедините шины заземления от левого и правого порогов, затем высвободите из фиксаторов и отсоедините разъемы электропроводки панели приборов (обратитесь к иллюстрациям).

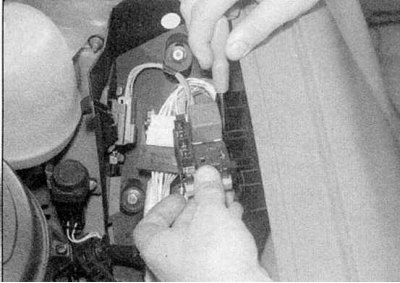

15a. Отпустите крепежные фиксаторы и рассоедините разъемы электропроводки левой и правой передних дверей.

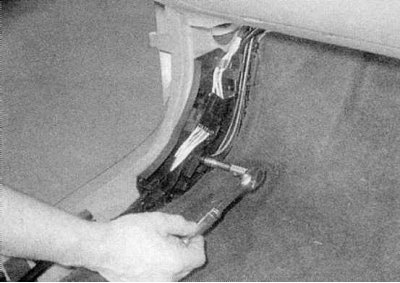

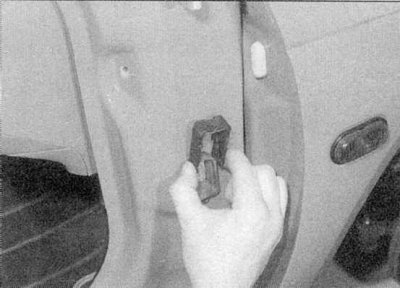

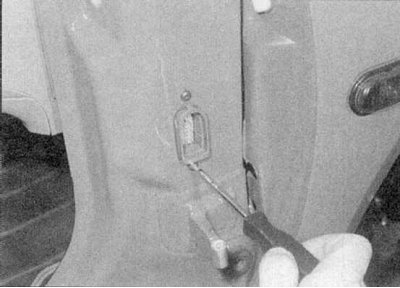

15b. Полностью снимите фиксаторы с разъемов, затем отдайте винты и высвободите разъемы из стоек (обратитесь к иллюстрациям).
16a. Сверяясь со схемами электропроводки (см. Раздел Система натяжения ремней безопасности передних сидений - общая информация), отпустите фиксаторы и отсоедините электропроводку от блока управления SRS.

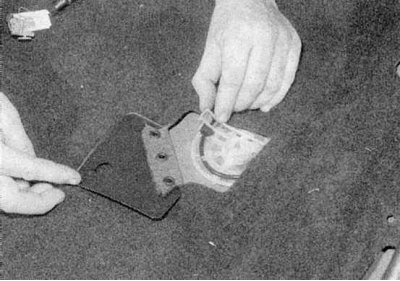

16b. Отпустите фиксаторы крепления крышек доступа к жгутам электропроводки передних сидений.
16c. Затем высвободите электропроводку обоих сидений из своих поворотных узлов.

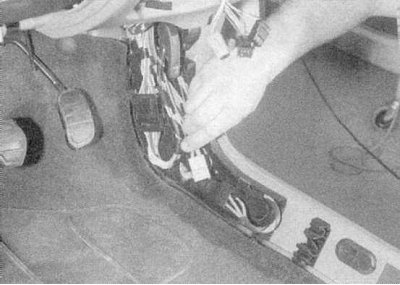

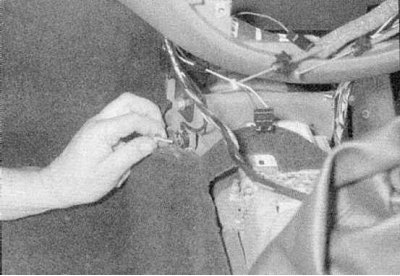

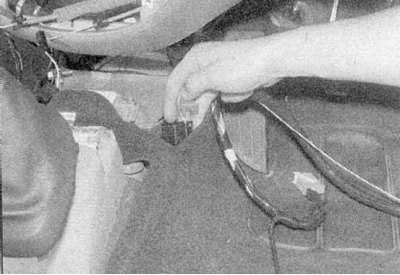

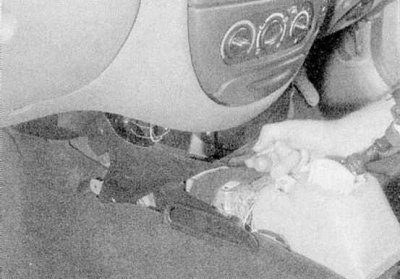

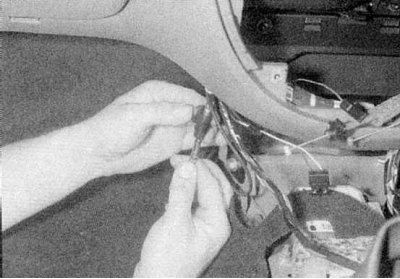

16d. Поднимите ковровое покрытие и высвободите из своих промежуточных фиксаторов левый и правый жгуты электропроводки таким образом, чтобы они могли быть сняты вместе с панелью приборов (обратитесь к иллюстрациям).
17a. Выверните болт крепления шины заземления к левой части центральной секции панели приборов

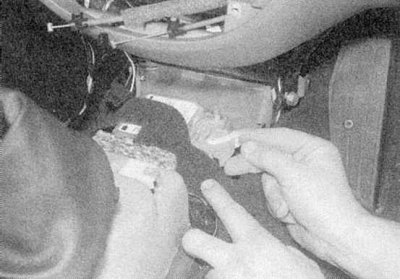

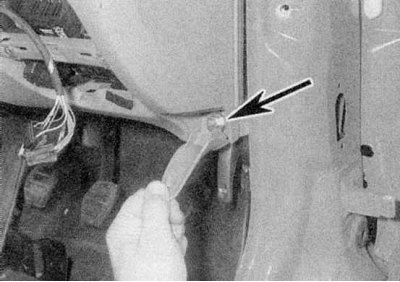

17b. Отсоедините антенный кабель (обратитесь к иллюстрациям).

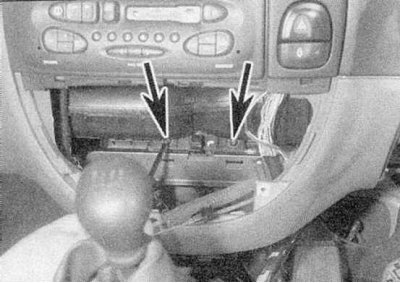

18. Выверните два винта крепления панели приборов, расположенные в проеме под установку панели управления функционированием отопителя (обратитесь к сопроводительной иллюстрации).
19a. Аккуратно поддев, снимите декоративные крышки, установленные с левого и правого нижних углов панели приборов.

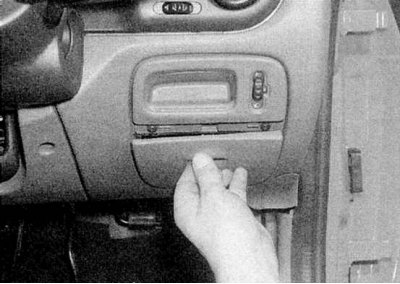

19b. Под крышками расположены крепежные гайки (обратитесь к иллюстрациям).
20. Отдайте верхние и нижние крепежные гайки с обоих торцов панели приборов (обратитесь к сопроводительной иллюстрации).

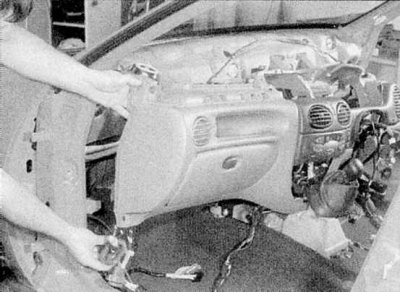

21. При помощи ассистента осторожно отделите сборку панели приборов от переборки двигательного отсека (обратитесь к сопроводительной иллюстрации). По мере открывания доступа, высвобождайте из переборки проходные втулки жгутов электропроводки, запоминая их правильные установочные положения. Не забывайте высвобождать жгуты из промежуточных фиксаторов.
Установка
1. Установка производится в обратном порядке. Перед наворачиванием крепежных гаек проверьте правильность проводки и подсоединения электропроводки, а также надежность крепления ее контактных разъемов. Удостоверьтесь в том, что переборку посажены проходные втулки всех жгутов. В заключение не забудьте подсоединить батарею и проверить исправность функционирования электрооборудования.
