Внимание! На моделях, оборудованных системой натяжения ремней безопасности, прежде чем приступать к работе ознакомьтесь с материалами Раздела Снятие и установка сидений.
Модели седан и хэтчбэк
1. Отсоедините отрицательный провод от батареи.
2. С целью обеспечения достаточного свободного пространства, снимите соответствующее переднее сиденье (см. Раздел Снятие и установка сидений).

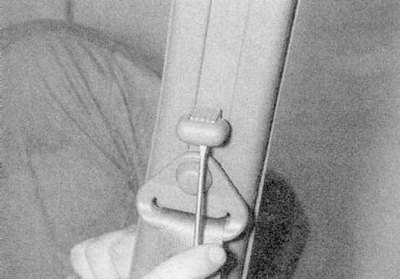

3. Поддев отверткой с плоским жалом, расчлените внутреннюю и наружную секции кнопки рычага регулировки высоты положения верхнего анкера ремня безопасности путем высвобождения кнопки из фиксаторов (обратитесь к сопроводительной иллюстрации).
[Оригинальная публикация на сайте www.renaultbook.ru]

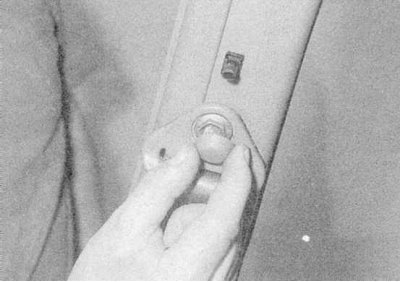

4a. Отпустите фиксаторы.

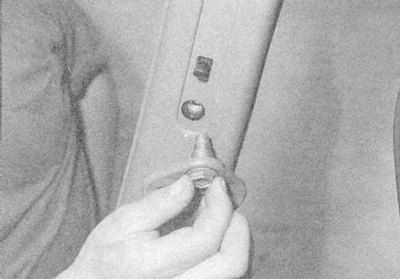

4b. Затем выверните крепежный болт верхней анкерной опоры и отделите ремень безопасности от дверной стойки (обратитесь к иллюстрациям).
5. Высвободите из центральной стойки двери переднюю и заднюю уплотнительные полосы.

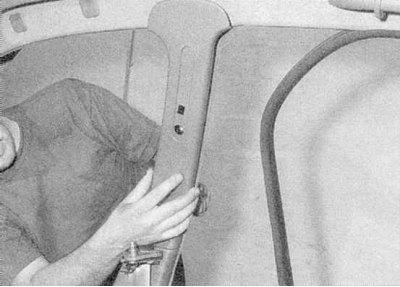

6. Отпустите фиксаторы декоративной панели отделки центральной стойки (двигайтесь сверху вниз). Снимите панель (обратитесь к сопроводительной иллюстрации).

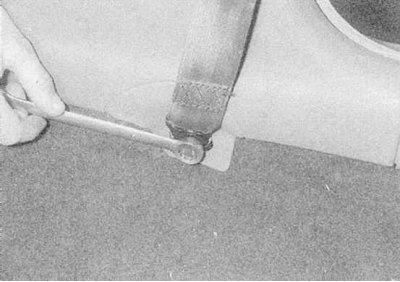

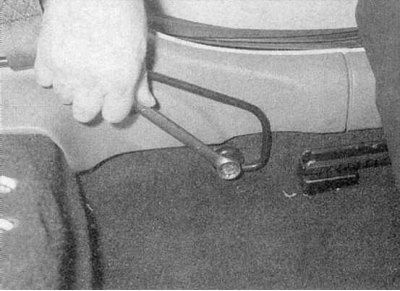

7. Снимите декоративную крышку, затем выверните болт нижнего анкера ремня безопасности (обратитесь к сопроводительной иллюстрации).

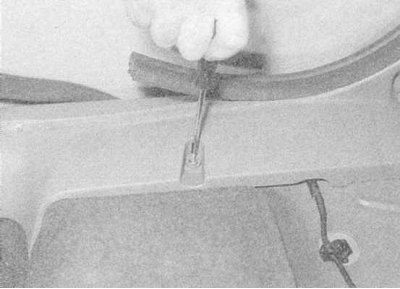

8. Аккуратно высвободите переднюю часть панели отделки порога задней двери из фиксаторов с целью обеспечения доступа к заднему крепежному винту. В случае необходимости поднимите подушку заднего сиденья и выверните крепежный винт, обеспечив более полное отделение панели (обратитесь к сопроводительной иллюстрации).

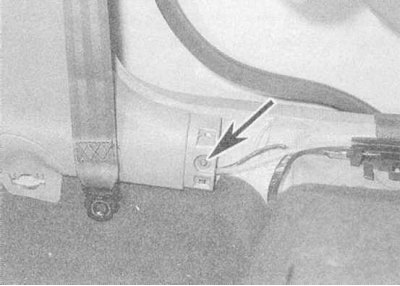

9a. Выверните задний крепежный винт.
9b. Выверните верхний крепежный винт.

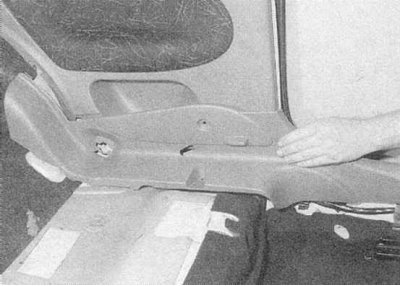

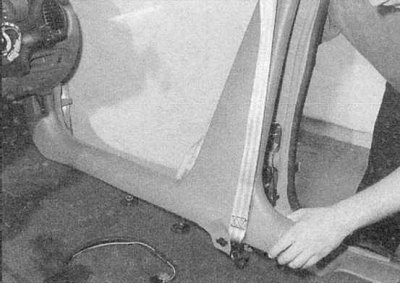

9c. Начиная с задней части и двигаясь вперед, высвободите из фиксаторов и снимите отделочную панель стойки/порога. Высвободите ремень из панели и снимите последнюю с автомобиля (обратитесь к иллюстрациям).
10. Выверните болт крепления инерционного барабана возвратного устройства и снимите сборку ремня безопасности с автомобиля.

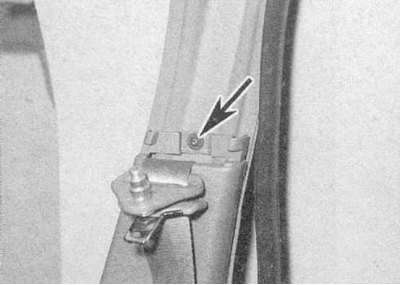

11. В случае необходимости механизм регулировки высоты положения верхнего анкера может быть снят после отдавания его крепежных болтов.
Модели купе
1. Снимите заднее сиденье (см. Раздел Снятие и установка сидений) и сдвиньте вперед до упора переднее.
2a. Снимите декоративную крышку винта крепления нижней анкерной скобы ремня безопасности. Выверните болт.
2b. Отделите скобу от кузовной панели и высвободите ее из петли ремня безопасности (обратитесь к иллюстрациям).

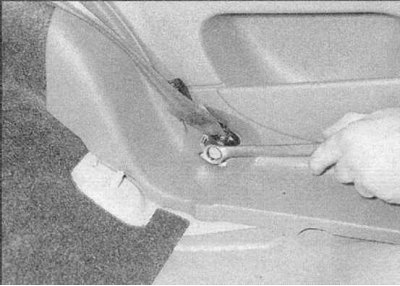

3. Выверните нижний анкерный болт ремня безопасности заднего сиденья, затем высвободите ремень из панели декоративной отделки салона (обратитесь к сопроводительной иллюстрации).
4. Высвободите уплотнительную полосу из проема задней двери автомобиля.

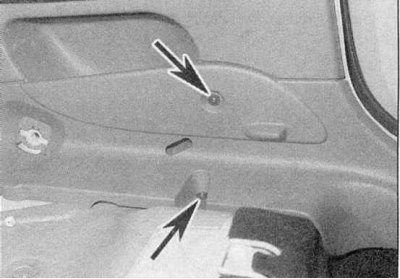

5a. Выверните крепежные винты.
5b. Bысвободите из фиксаторов нижнюю секцию панели боковой отделки заднего сиденья и снимите ее с автомобиля (обратитесь к сопроводительной иллюстрации).

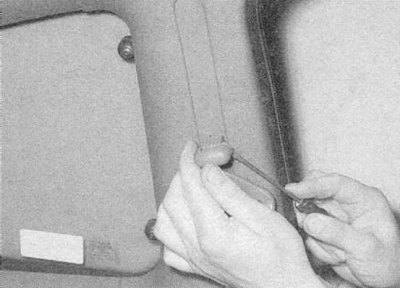

6. Введите отвертку с плоским жалом между внутренней и наружными секциями кнопки рычага регулировки высоты положения верхнего анкера ремня безопасности (обратитесь к сопроводительной иллюстрации). Расчленив секции, снимите кнопку.

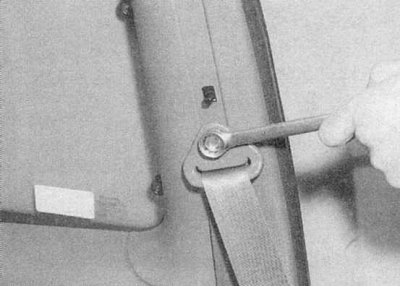

7. Снимите декоративную крышку, затем выверните крепежный болт и отсоедините ремень безопасности от верхней анкерной опоры (обратитесь к сопроводительной иллюстрации).

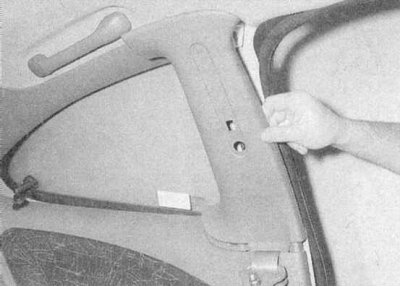

8. Двигаясь сверху вниз, отпустите фиксаторы крепления панели декоративной отделки стойки и снимите панель (обратитесь к сопроводительной иллюстрации).
9. Снимите декоративную отделку задней стойки (см. ниже).

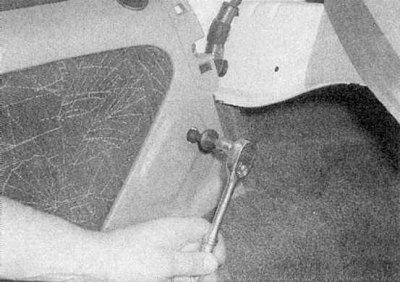

10. Выверните стопорный палец фиксации спинки заднего сиденья из боковой стенки салона автомобиля (обратитесь к сопроводительной иллюстрации).

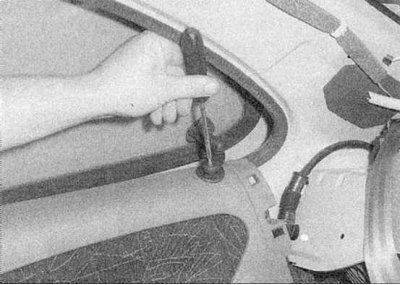

11. Откройте заднее боковое стекло, затем выверните винт крепления исполнительного штока к электромотору привода открывания стекла (обратитесь к сопроводительной иллюстрации). Осторожно высвободите шток тяги из шпинделя.

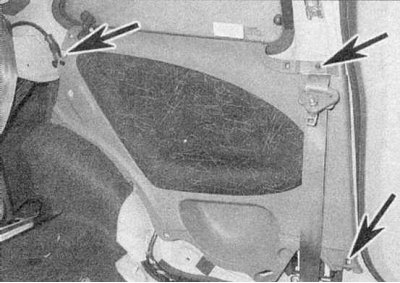

12a. Выверните крепежные винты

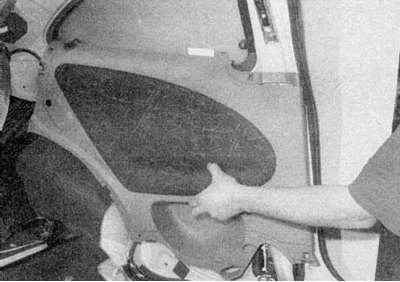

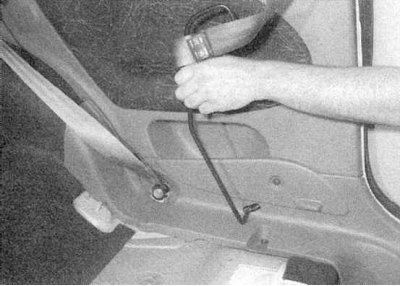

12b. Отпустите фиксаторы и снимите панель боковой отделки салона, продевая сквозь нее ленту ремня безопасности переднего сиденья (обратитесь к иллюстрациям).

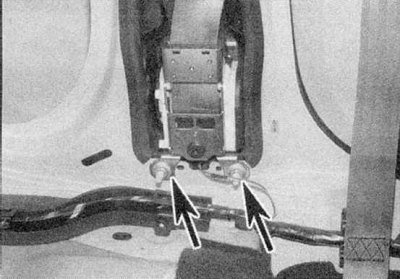

13. Отдайте гайки крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля (обратитесь к сопроводительной иллюстрации).
Установка
1. Установка производится в обратном порядке. Проследите за правильностью крепления сборок инерционных барабанов возвратных устройств на кузовных панелях автомобиля, а также за надежностью затягивания крепежа. Оцените надежность крепления своими винтами и фиксаторами панелей и крышек декоративной отделки салона.
