Примечание. Автомобили Megane II комплектуются щитками приборов трех типов:
- - базовой комплектации;
- - промежуточной комплектации;
- - максимальной комплектации.
Самодиагностика
Все щитки приборов имеют систему самодиагностики.
Чтобы привести в действие систему самодиагностики, необходимо:
- вставить карточку в считывающее устройство;
- нажать на кнопку «ADAC» (управление выводом данных на дисплей бортового компьютера);
- нажать и удерживать нажатой кнопку запуска двигателя (примерно 2 с).
Щиток приборов при этом переходит в режим «самопроверки», включающий в себя:
- индикацию режима «самопроверки»;
- ступенчатое отклонение стрелок приборов;
- включение всех сигнальных ламп;
- высвечивание всех сегментов дисплея;
- индикацию версии программного обеспечения («программный продукт»);
- индикацию количества топлива, замеренного в баке (в литрах);
- индикацию часового расхода топлива;
- высвечивание запомненных неисправностей или сообщения «проверка в норме».
Примечание. Для выхода из режима самодиагностики нажмите на кнопку обнуления счетчика суммарного пробега.
Пробег до очередной замены масла
Примечание. Параметры запаса хода по топливу и пробега до очередной замены масла вводятся диагностическим прибором.
Ввод пробега до очередной замены масла.
Выведите на экран страницу бортового компьютера «Замена масла».
Продолжительно нажмите на кнопку обнуления счетчика суммарного пробега.
Сигнал значения пробега до очередной замены масла начнет мигать, затем восстановится первоначальное значение.
Отпустите кнопку обнуления.
Таким образом отсчет пробега до очередной замены масла инициализирован.
Работа дисплея
1. Указатель уровня масла
Эта индикация включается примерно на 30 с при включении зажигания или после запуска двигателя.
Если уровень масла находится между максимальным и минимальным значениями, на дисплее появляется сообщение «уровень масла в норме».
Если в течение З0 с нажата кнопка обнуления счетчика суммарного пробега, на дисплее при помощи квадратиков отображается уровень масла.
По мере снижения уровня масла количество квадратиков уменьшается и они заменяются символами-тире.
Если уровень масла опускается до минимально допустимого, на дисплее появляется сообщение «довести до нормы уровень масла», квадратики уровня масла полностью сменяются символами – тире и на щитке приборов загорается сигнальная лампа «service».
Чтобы перейти к считыванию параметров бортового компьютера, снова нажмите на кнопку запуска двигателя.
Примечание. В нормальных условиях эксплуатации уровень масла измеряется, когда зажигание остается выключенным более одной минуты, в противном случае высвечивается значение, полученное при предыдущем измерении.
Примечание. При обнаружении неисправности датчика уровня масла в момент включения зажигания на дисплее сразу же включается индикация пробега.
Примечание. Непостоянство показываемых значений уровня масла является нормальным. На него могут влиять различные факторы:
- - стоянка автомобиля на уклоне;
- - слишком короткое время, прошедшее после запуска и непродолжительной работы двигателя (особенно, если масло холодное) и т.д.
2. Счетчик суммарного пробега
Счетчики суммарного и суточного пробега.
Счетчики суммарного и суточного пробега отображаются на дисплее в течение примерно 30 с после включения зажигания (после отображения сведений об уровне масла). Нажатие на кнопку «ADAC» (кнопка на торце рычага переключателя стеклоочистителя) позволяет сократить время ожидания.
Счетчик суточного пробега обнуляется нажатием на кнопку «RAZ» (обнуление). Обнуление показаний счетчика суточного пробега отличается от обнуления показаний бортового компьютера (пройденное расстояние).
Примечание. Переконфигурировать индикацию с километров на мили невозможно. Для этого необходимо заменить щиток приборов.
Бортовой компьютер
Данные, контролируемые бортовым компьютером, отображаются вместо показаний счетчиков пробега при нажатии на кнопку «ADAC» (управление выводом данных на дисплей бортового компьютера), расположенную на торце рычага переключателя стеклоочистителя. Счетчик суточного пробега обнуляется нажатием на кнопку «RAZ» (Обнуление).
Информация бортового компьютера последовательно выводится на дисплей после показаний счетчика пробега за поездку в определенной последовательности.
Расход топлива (в литрах) с момента последнего обнуления
Средний расход топлива (в л/100 км) с момента последнего обнуления.
Это сообщение появляется на дисплее только после того, как автомобиль пройдет около 400 м, с начала движения.
Оно учитывает пройденное расстояние и количество топлива, израсходованное с момента последнего обнуления.
Текущий расход топлива (в л/100 км)
Эта индикация появляется на дисплее при скорости движения свыше 30 км/ч (приблизительно).
При полностью отпущенной педали акселератора и скорости движения выше 30 км/ч текущий расход топлива равен «нулю ».
Предполагаемый пробег до следующей заправки топливом (в км)
Это сообщение появляется на дисплее только после того, как после начала движения автомобиль пройдет около 400 м, с начала движения.
Речь идет о потенциальном запасе хода, рассчитанном на основе пройденного расстояния, количества топлива в баке и расхода топлива.
При горящей сигнальной лампе аварийного остатка топлива запас хода по топливу не отображается.
Расстояние, пройденное с момента последнего обнуления (средняя скорость движения с момента последнего обнуления)
Это сообщение появляется на дисплее только после того, как автомобиль пройдет около 400 м, с начала движения.
Средняя скорость рассчитывается делением пройденного расстояния на время, прошедшее с момента последнего обнуления.
Все расчеты производятся бортовым компьютером.
Запас хода до очередной замены масла показывает водителю расстояние (в км), которое может быть пройдено до следующей замены масла.
Заданная скорость движения
Если автомобиль оборудован регулятором и ограничителем скорости, на дисплее отображается заданное значение скорости в (км/ч).
При каждом изменении заданного значения скорости или в случаях, когда это значение не может быть выдержано, эта информация заменяет информацию, выбранную бортовым компьютером.
Внимание! Если бортовой компьютер высвечивает мигающие символы-тире, значит обнаружена неисправность.

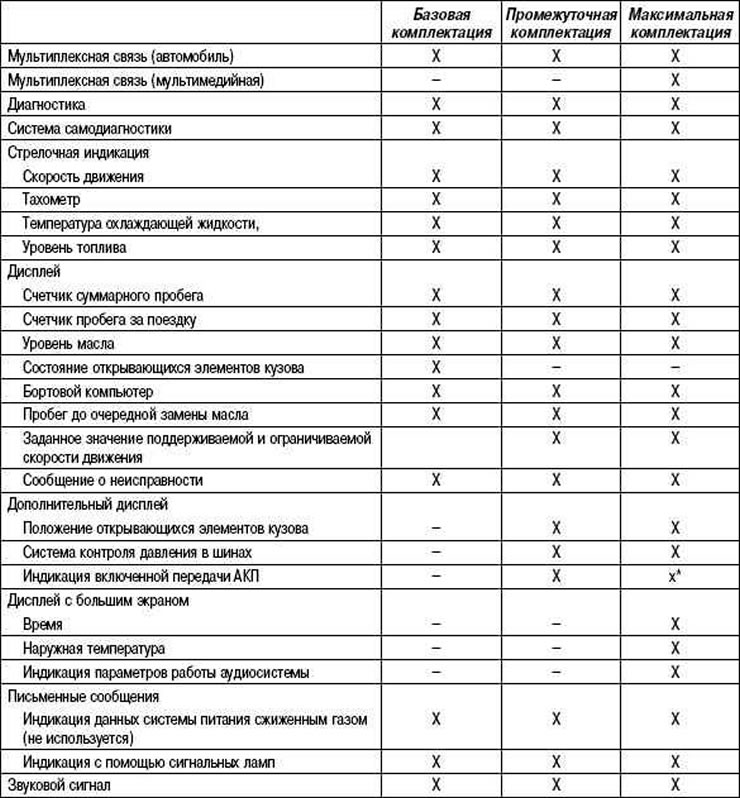

Таблица 7.2. Сводная таблица всех комплектаций щитков приборов
* Специальный щиток приборов.
Все модели можно проверять в ручном режиме (самодиагностика) и с помощью диагностического прибора.
Примечание: Ни в коем случае не разбирайте щиток приборов. Разрешается только заменять стекло.

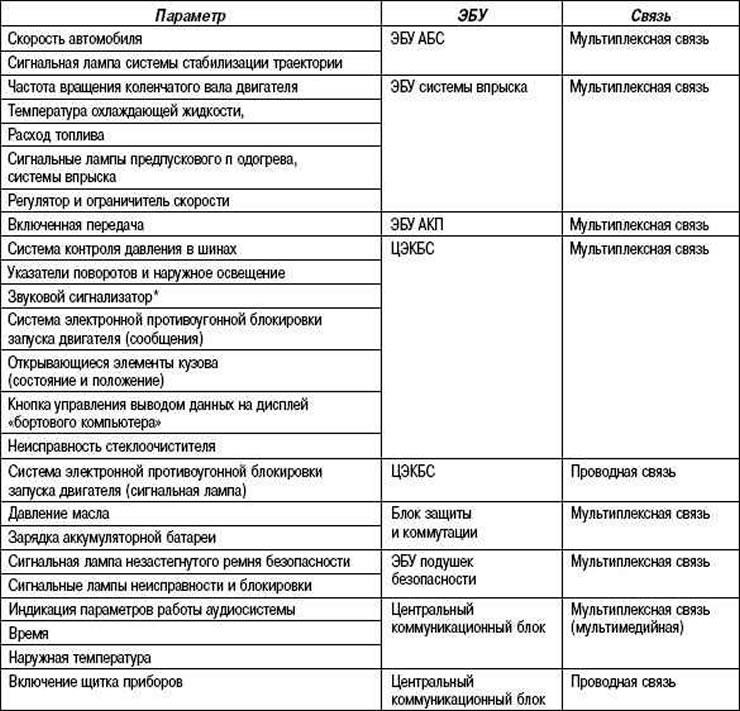

Таблица 7.3. Параметры и связь между ЭБУ и щитком приборов
* Звуковой сигнализатор используется для подтверждения включения функций салона.
