Снятие

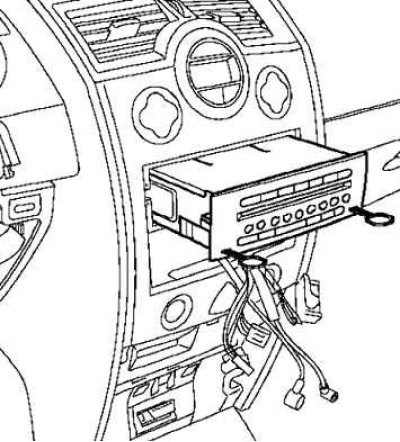

Рис. 7.94. Снятие центрального коммуникационного блока с помощью специального приспособления
Снимите (если это оборудование установлено на автомобиле):
- центральный коммуникационный блок с помощью специального приспособления (Ms. 1373)(рис. 7.94).
- аудиосистему с помощью специального приспособления (Ms. 1373);
- ченджер компакт-дисков с помощью специального приспособления (Ms. 1639);
- блок навигации с аудиосистемой с помощью специального приспособления (Ms. 1544) (рис. 7.95).
Рис. 7.95. Снятие блока навигации с аудиосистемой с помощью специального приспособления

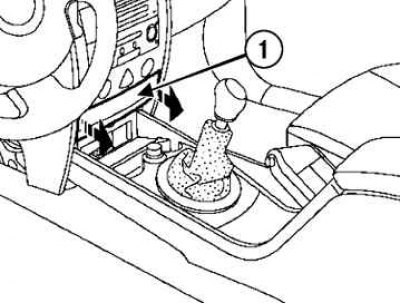

Рис. 7.96. Снятие крышки считывающего устройства карточки: 1 – крышка
Снимите крышку считывающего устройства карточки, отжав пружинные защелки (рис. 7.96).

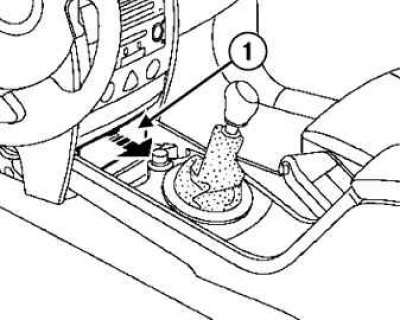

Рис. 7.97. Снятие крышки диагностического разъема: 1 – крышка
Снимите крышку диагностического разъема, отжав пружинные защелки (рис. 7.97).
Рис. 7.98. Снятие передней панели: 1 – болты крепления
Отверните болты и отсоедините переднюю панель, отжав пружинные держатели (рис. 7.98).
Установка
Установка производится в порядке, обратном снятию.
