Примечание. Замене подлежит только стекло щитка приборов. Если неисправны другие его детали, подлежит замене весь щиток приборов.

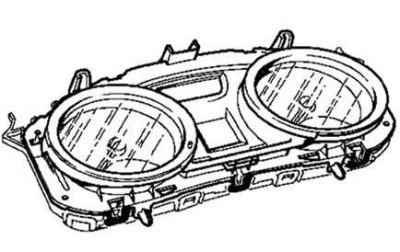

Рис. 7.54. Щиток приборов
Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Рис. 7.55. Снятие козырька щитка приборов
Снимите козырек щитка приборов, закрепленный пружинными фиксаторами на приборной панели, по направлению стрелок, показанных на рисунке 7.55.
Отсоедините громкоговоритель системы навигации, если она установлена на автомобиле.
Рис. 7.56. Снятие щитка приборов: 1 – центральный болт; 2 – пружинные фиксаторы
Выверните центральный болт и снимите щиток приборов, нажав на два пружинных фиксатора, расположенных с каждой его стороны (рис. 7.56).

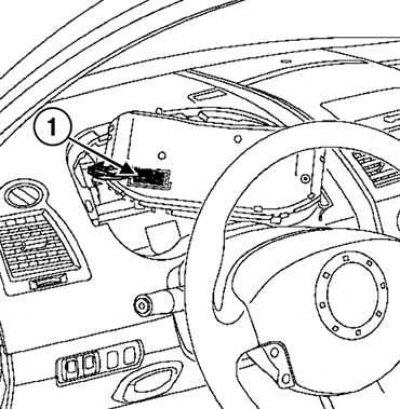

Рис. 7.57. Разъем электропитания щитка приборов: 1 – разъем
Разъедините разъем электропитания щитка приборов (рис. 7.57).
Установка
Установка производится в порядке, обратном снятию.
Подключите аккумуляторную батарею, не производя программирование.
Выполните необходимое конфигурирование.
Отсоедините аккумуляторную батарею.
Примечание. При этой операции автоматически регистрируются конфигурации щитка приборов.
Подключите аккумуляторную батарею и выполните необходимое программирование.
Затяните требуемым моментом 4 Н·м болты крепления крышки аккумуляторной батареи.
