Лагуна 2 (2001-2007)

Снятие топливного бака (бензиновые и дизельные модификации)

Главная Laguna Лагуна 2 (2001-2007) Силовой агрегат Топливная система

0

Снимите аккумуляторную батарею.

Установите автомобиль на двухстоечный подъемник.

Поднимите подушку заднего сиденья и снимите пластмассовую заглушку доступа к узлу топливного на-coca и датчика уровня в сборе.

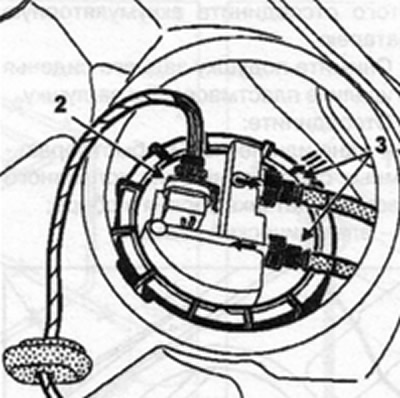

Отключите электрический разъем 2, разъедините одно или несколько быстроразъемных соединений 3.

Поднимите автомобиль.

В случае необходимости снимите абсорбер.

Отсоедините датчик высоты кузова.

Отсоедините стойку датчика высоты.

Отсоедините жгут электропроводки системы контроля давления в шинах от акустической тяги.

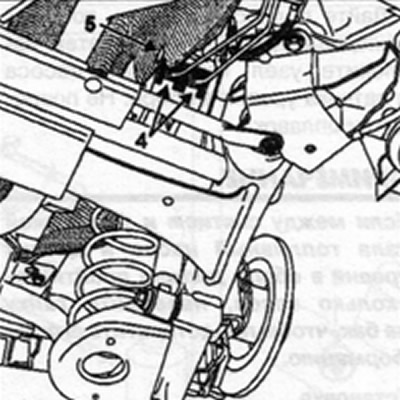

Снимите скобы 4 трубопроводов тормозной системы и отсоедините их от акустической тяги.

Снимите фиксатор 5 теплового экрана.

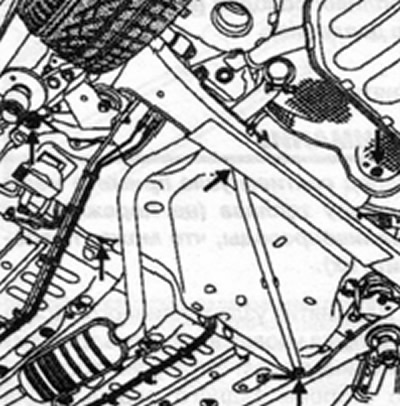

Снимите акустическую тягу, соединяющую две точки крепления задней подвески вывертывая и завертывая поочередно болты.


Снимите нижний кислородный датчик (после каталитического нейтрализатора).

Отделите выпускную трубу от приемной трубы системы выпуска. Прокладка повторно не используется.

На двигателе L7X снимите дополнительный глушитель.



Снимите хомут основного глушителя. Выпускной трубопровод будет лежать на балке задней подвески и на подрамнике.

Снимите тепловой экран.

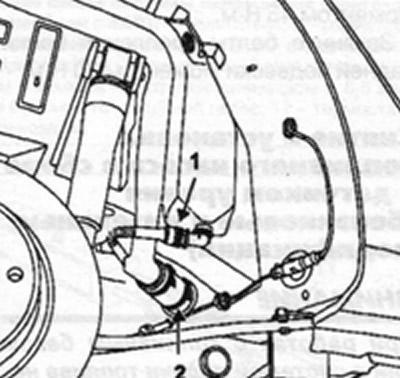

Отсоедините противонагнетательную трубку 1.

Снимите хомут 2 горловины наливного отверстия. Предусмотрите замену хомута на новый.



Снимите крепежные болты бака.


Вдвоем, с помощником, снимите бак. сместив сначала бак в сторону передка автомобиля и повернув его затем вокруг оси выпускной трубы.

Установка



Установка производится в порядке, обратном снятию.

Примите меры предосторожности, чтобы не пережать трубки (в целях недопущения утечек топлива).

Соедините вручную быстроразъемные соединения и убедитесь в том. что они надежно зафиксированы.

Обратите внимание на правильную установку теплового экрана.

Замените прокладку приемной трубы системы выпуска и хомут горловины наливного отверстия.

Затяните крепежные болты бака моментом 21 Н·м.

Заверните кислородный датчик моментом 45 Н·м.

Затяните болты крепления балки задней подвески моментом 80 Н·м.
