Вкладиші встановлюються за допомогою пристрою (Mot. 1492).
Виберіть тримач вкладки відповідно до моделі двигуна (модель двигуна вказана на кронштейні).
Встановіть тримач вкладки у паз опори.

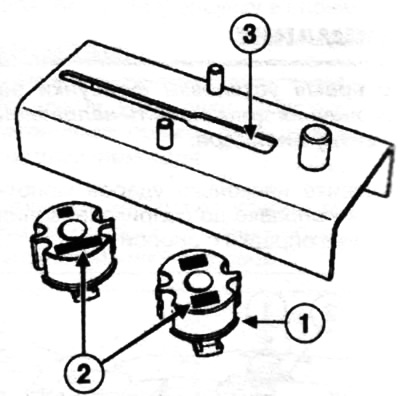

Установка тримача вкладиша в паз опори:
1 - власник вкладки;
2 - маркування моделі двигуна;
3 - паз опори.
Встановіть шатун на спеціальний пристрій.

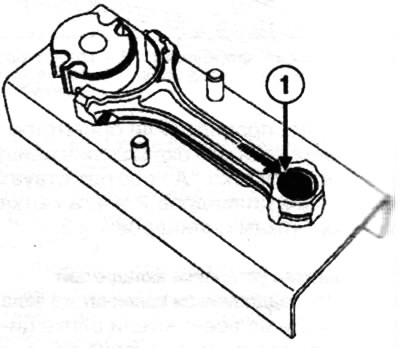

Притисніть нижню частину верхньої головки шатуна (1) до центру штифта.

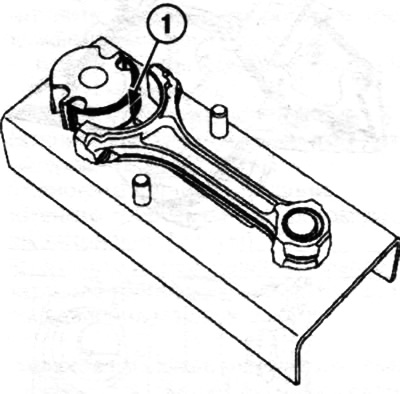

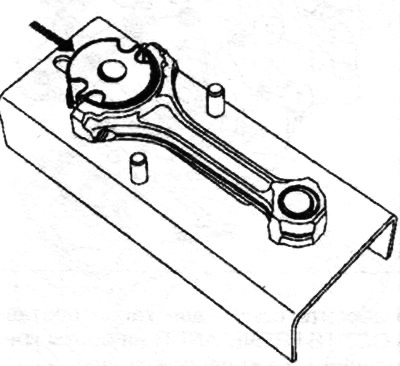

Встановіть вкладку (1) на опору. Виштовхуйте опору вкладиша в напрямку, показаному на малюнку стрілкою, поки вона не зайде до упору в кривошипну головку шатуна.
 |
 |
Вийміть опору вкладиша (1) з кривошипної головки шатуна та повторіть операції з іншими шатунами.

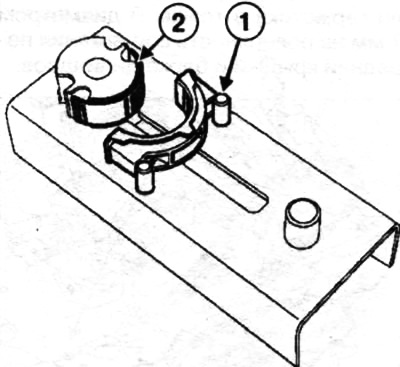

Закрийте кришку шатуна у виступи на опорі (2).

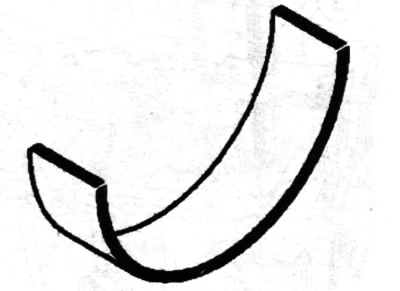

Встановіть шатунну вкладку на опору вкладки.

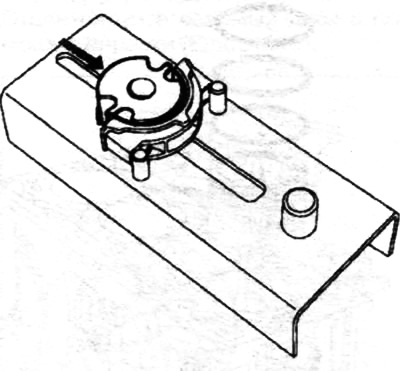

Витягніть тримач вкладки у напрямку, показаному на малюнку стрілкою, доти, доки тримач вкладиша не зайде до упору в кришку шатуна.
Вийміть опору вкладки з кришки шатуна і повторіть операції з іншими кришками шатунів.
