Зняття
Зніміть верхню кришку двигуна.

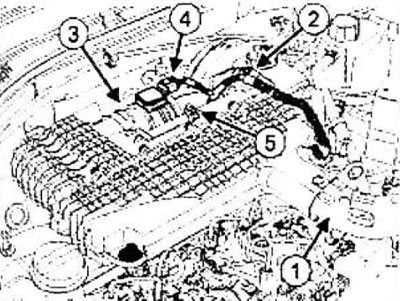

Від'єднайте:
- повітрозабірний патрубок (1) на корпусі повітряного фільтра,
- роз'єм датчика тиску повітря (2) від корпусу повітряного фільтра.
Роз'єднайте роз'єм датчика масової витрати повітря (4).
Від'єднайте впускний повітропровід (5) від корпусу повітряного фільтра.
Відсуньте джгут дротів від корпусу повітряного фільтра.
Підніміть передню частину корпусу повітряного фільтра.
Посуньте вліво корпус повітряного фільтра.
Зніміть:
- болт датчика тиску наддуву,
- датчик тиску наддуву на корпус повітряного фільтра.
Зніміть корпус повітряного фільтра.
Встановлення
Переконайтеся в наявності деталей кріплення корпусу повітряного фільтра на кронштейні блоку рециркуляції газів, що відпрацювали, і на лапках.
Примітка: За потреби замініть шпильки.
Приставте корпус повітряного фільтра боковою стороною до кронштейна клапана рециркуляції відпрацьованих газів.
Посуньте корпус повітряного фільтра праворуч.
Встановіть:
- датчик тиску наддуву на корпус повітряного фільтра,
- болт датчика тиску наддуву.
Встановіть корпус повітряного фільтра, опустивши його вертикально з боку упорскування.
Встановіть впускний повітропровід на корпус повітряного фільтра.
З'єднайте роз'єм датчика масової витрати повітря.
Приєднайте:
- колодку дротів до датчика тиску наддуву,
- повітрозабірний патрубок на корпусі повітряного фільтра.
Встановіть верхню кришку двигуна.
