| Моменти затягування | |
| Нижні болти кріплення підкосу | 21 Нм |
| Верхні гайки кріплення підкосу | 21 Нм |
Зняття
Заблокуйте ЕБУ подушок безпеки.
Вимкніть акумулятор.
Зніміть:
- фронтальну подушку безпеки водія,
- рульове колесо,
- вузол підрульових перемикачів,
- щиток приладів,
- відділення для дрібних речей,
- аудіосистему.

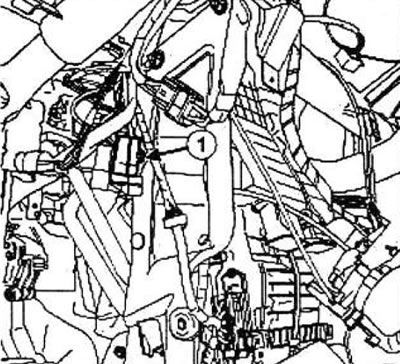

Зніміть:
- гвинт (1) кріплення плати реле нагрівальних елементів опалення салону,
- плату реле нагрівальних елементів опалення салону.

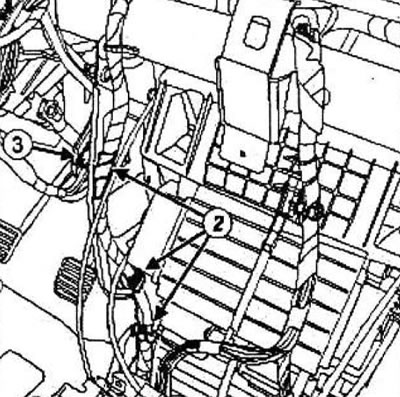

Від'єднайте:
- джгут проводів у точці (2),
- роз'єм (3) замку запалювання від кронштейна.
Частково підніміть килимок для отримання доступу до болтів кріплення підкосу.
Нанесіть мітку між підкосом та пластиною, привареною до тунелю, щоб забезпечити встановлення в колишнє положення.

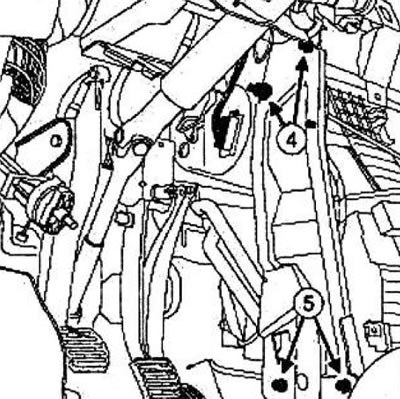

Зніміть:
- верхні гайки (4) кріплення підкосу,
- нижні болти (5) кріплення підкосу,
- гідроциліндр.

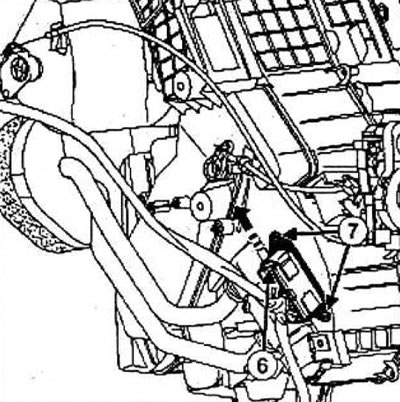

Роз'єднайте роз'єм (6) нагрівального елемента за напрямком стрілки.
Зніміть:
- болти (7) кріплення нагрівальних елементів опалення салону,
- нагрівальні елементи опалення салону.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
Затягніть необхідним моментом:
- нижні болти кріплення підкосу (21 Нм),
- верхні гайки кріплення підкосу (21 Нм).
Переконайтеся, що килимок розміщений під упором педалі акселератора.
Розблокуйте ЕБУ подушок безпеки.
