Зняття
Заблокуйте ЕБУ подушок безпеки.
Вимкніть акумулятор.
Зніміть:
- фронтальну подушку безпеки водія,
- рульове колесо,
- вузол підрульових перемикачів,
- щиток приладів,
- відділення для дрібних речей,
- аудіосистема, панель приладів.
Встановіть:
- перемикач температури в положення, що відповідає подачі максимально підігрітого повітря,
- перемикач розподілу повітряних потоків у положення, що відповідає подачі повітря до сопла вентиляції приладової панелі,
- перемикач рециркуляції повітря у положення рециркуляції.
Роз'єднайте гніздо панелі керування кліматичною установкою.

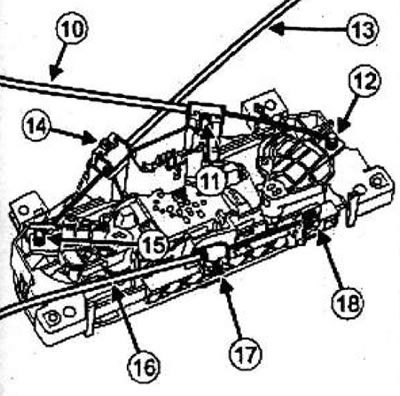

Трос приводу заслінки змішування повітряних потоків (10), зніміть:
- стопор оболонки троса, віджавши лапку (11),
- трос із панелі управління в зоні (12).
Трос приводу заслінки розподілу повітряних потоків (13), зніміть:
- стопор оболонки троса, віджавши лапку (14),
- трос із панелі управління в зоні (15).
Трос приводу заслінки рециркуляції повітря (16), зніміть:
- стопор оболонки троса, віджавши лапку (17),
- трос із панелі управління в зоні (18).
Встановлення
Установка проводиться у порядку, зворотному зняттю.
Перевірте, чи троси приводу переміщаються на весь хід.
Розблокуйте ЕБУ подушок безпеки.
