Зміст: Зняття 🠛 Встановлення 🠛
Зняття
Заблокуйте ЕБУ подушок безпеки.
Вимкніть акумулятор.
Злийте холодоагент з холодильного контуру за допомогою пристрою заправна станція для холодоагенту.
Відверніть шумоізоляційний матеріал на передньому щиті в моторному відсіку.

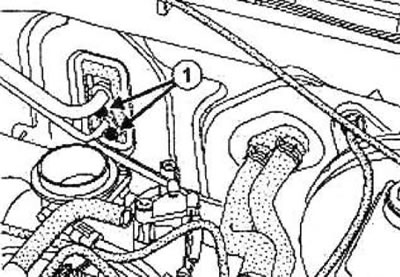

Викрутіть болти кріплення (1) штуцерів трубопроводів до редуктора.
Увага! Щоб уникнути витоку холодоагенту, не пошкодіть (не деформуйте, не перегинайте тощо.) трубопровід.
Від'єднайте трубопроводи від редуктора.
Увага! Щоб запобігти попаданню вологи в холодильний контур, вставте заглушки в отвори трубопроводів холодильного контуру.
Вставте заглушки в отвори.

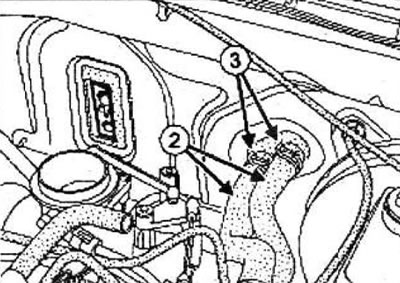

Встановіть затискачі (Ms. 583) у зоні (2).
Зніміть хомути зі шлангів (3) обігрівача.
Від'єднайте шланги обігрівача.
Зніміть:
- фронтальну подушку безпеки водія,
- рульове колесо,
- вузол підрульових перемикачів,
- щиток приладів,
- відділення для дрібних речей,
- аудіосистему,
- передні розподільні повітря води,
- кермову колонку.

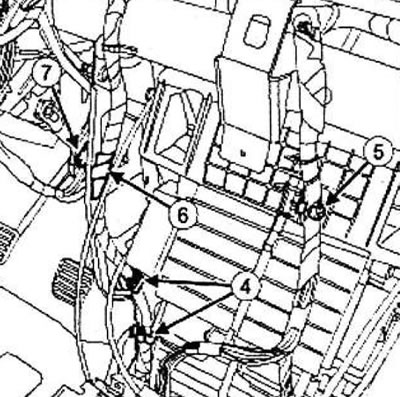

Від'єднайте:
- джгут проводів у точці (4),
- джгут проводів від повітророзподільного блоку в точці (5).
Від'єднайте джгут проводів утримувача в точці (6).
Від'єднайте роз'єм (7) вимикача запуску двигуна від утримувача.
Моделі із дизельним двигуном
Зніміть:

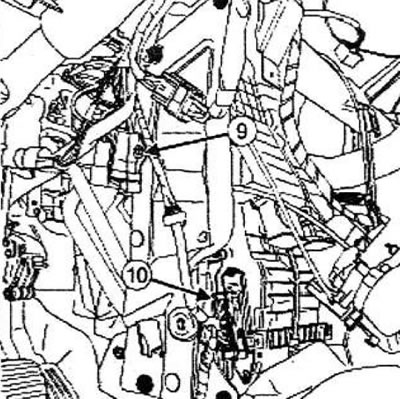

- гвинт (9) кріплення плати реле нагрівальних елементів опалення салону,
- плату реле нагрівальних елементів опалення салону.
Роз'єднайте роз'єм (10) блоку нагрівальних елементів опалення салону.
Усі моделі
Зніміть поперечину панелі приладів.
Від'єднайте:
- колодку дротів від панелі керування кліматичною установкою,
- колодку дротів до електровентилятора салону,
- колодку дротів від блоку радіаторів електровентилятора салону.
Повітропровід задніх сидінь
Від'єднайте трубопроводи подачі повітря в нижню задню частину салону від повітророзподільного блоку.
Підставте ємність для збору рідини, що охолоджує.
Зніміть:
- повітророзподільний блок,
- панель керування повітророзподільчого блоку.
Зніміть з повітророзподільчого блоку:
- трос приводу заслінки рециркуляції повітря,
- трос приводу заслінки розподілу повітряних потоків,
- трос приводу заслінки змішування повітряних потоків,
- електровентилятор салону,
- блок керування електровентилятором салону,
- трубопроводи радіатора обігрівача,
- радіатор обігрівача,
- кільце для відведення конденсату.
Зніміть редуктор.
Моделі із дизельним двигуном
Зніміть нагрівальні елементи опалення салону.
Встановлення
Перевірте стан деталей та замініть несправні деталі.
Увага! Щоб унеможливити витік, перед встановленням нових прокладок перевірте стан привалочної поверхні трубопроводів. Поверхня має бути чистою і без подряпин.
Обов'язково замініть ущільнювальні прокладки між трубопроводами та радіатором обігрівача.
Встановіть на повітророзподільний блок:
- радіатор обігрівача,
- трубопроводи радіатора обігрівача,
- блок керування електровентилятором салону,
- електровентилятор салону,
- трос приводу заслінки змішування повітряних потоків,
- трос приводу заслінки розподілу повітряних потоків,
- трос приводу заслінки рециркуляції повітря,
- комплект облицювання,
- відвідне кільце,
- панель керування.
Моделі із дизельним двигуном
Встановіть нагрівальні елементи опалення салону.
Усі моделі
Встановіть трубчастий регулюючий вентиль.
Встановіть повітророзподільний блок.
Приєднайте трубопроводи подачі повітря в нижню задню частину салону до повітророзподільного блоку.
Встановіть:
- поперечку приладової панелі,
- болти кріплення повітророзподільчого блоку.
Приєднайте:
- роз'єм блоку резисторів електровентилятора салону,
- колодку дротів до електровентилятора салону,
- колодку дротів до панелі керування кліматичною установкою.
Встановіть килимок підлоги.
Примітка: Переконайтеся, що килимок знаходиться під упором педалі акселератора.
Моделі із дизельним двигуном
З'єднайте роз'єм нагрівального елемента опалення салону.
Встановіть:
- плату реле нагрівальних елементів опалення салону,
- гвинт кріплення плати реле нагрівальних елементів опалення салону.
Усі моделі
Клацніть:
- роз'єм замку запалювання на кронштейні,
- джгут проводів у точці (6).
Закріпіть:
- джгут проводів від повітророзподільного блоку в точці (5),
- джгут проводів у точці (4).
Встановіть:
- рульову колонку,
- передні розподільні повітроводи,
- панель приладів,
- щиток приладів,
- вузол підрульових перемикачів,
- рульове колесо,
- аудіосистему,
- відділення для дрібних речей,
- передню подушку безпеки водія.
Підключіть шланги обігрівача.
Встановіть хомути кріплення трубопроводів радіатора обігрівача.
Зніміть затискачі зі шлангів (Ms. 583).
Замініть ущільнювальні прокладки.
Для полегшення установки змастіть прокладки маслом, вказаним виробником системи кондиціонування повітря.
Встановіть штуцер трубопроводів на редукторі.
Закрутіть болти кріплення штуцерів трубопроводів на редукторі.
Встановіть шумоізоляційний матеріал на передній щиток в моторному відсіку.
Перед заправкою холодильного контуру з'ясуйте запропоновані кількості холодоагенту та олії.
Заправте холодоагентом холодильний контур за допомогою заправної станції для холодоагенту.
Перевірте відсутність витоків.
Перевірте роботу системи кондиціювання повітря.
Підключіть акумулятор.
Розблокуйте ЕБУ подушок безпеки.
Заправте рідиною систему охолодження двигуна.
Видаліть повітря із системи охолодження двигуна.
Перевірте систему охолодження двигуна.
