Но технология изготовления и материалы в принципе оставались прежними - литье черных металлов в земляные формы (малогабаритные гильзы автомобильных и тракторных двигателей отливались на центробежных литейных машинах).
Уже в 50-е гг. появились блок-картеры, отлитые из алюминиевых сплавов. Они позволяли существенно уменьшить массу двигателя. В 60-х гг. освоена новая технология - литье легких сплавов под давлением. Основным достоинством такой технологии является высокая степень автоматизации. Широкому внедрению ее способствовало и то обстоятельство, что автомобильные двигатели стали выпускаться огромными сериями - по 200...400 тыс. шт. в год и более, и применение сложных и дорогостоящих литейных автоматов оказалось вполне рентабельным. Несколько изменилась и конструкция блока: цилиндр стали фиксировать по нижнему пояску (см. рис. 92, а). Американскими инженерами в 70-е гг. были разработаны литейные сплавы и режимы литья, позволяющие создать достаточно износостойкую поверхность цилиндра, отлитого из алюминия как одно целое с блок-картером на автоматической машине (рис. 92, б). Но такие блоки потеряли основное достоинство -жесткость. Кроме того, повысилось изнашивание из-за разности в тепловых раширениях цилиндра и стенки блока и увеличились возникавшие при этом деформации поверхности цилиндра. Конечно, можно применить для таких блоков конструкцию с дополнительной верхней плитой, в гнезда которой устанавливали цилиндры (рис. 92, в). Этим достаточно широко пользовались автоспортсмены при доводке двигателей с алюминиевыми блоками. Сохранились все преимущества автоматизированного литья, цилиндр разгружался от тепловых деформаций в осевом направлении.

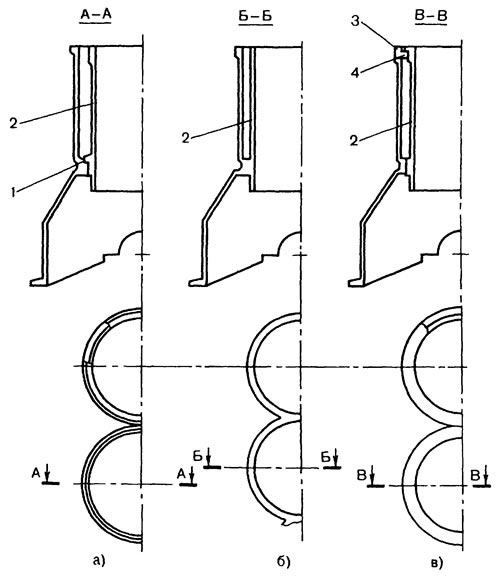

Рис. 92. Гильзы цилиндра в алюминиевом блок-картере: а - установка по нижнему пояску; б - цельнолитой блок-картер; в - установка по верхнему поясу на дополнительно отлитой плите; 2, 4 - соответственно нижний и верхний установочные пояски; 2 - цилиндр; 3 - дополнительная плита
Но двигатели со вставными гильзами с фиксацией по верхнему или по нижнему пояску неизбежно увеличивались по длине по сравнению с теми, у которых цилиндры были отлиты как одно целое с блок-картером. В результате снижалась жесткость двигателя и увеличивалось изнашивание подшипников коленчатого вала. Расход металла на увеличение длины двигателя и компенсацию потери жесткости возрастал.
Смотрите оригинал на указанном ресурсе www.RENAULTBOOK.ru
В настоящее время наметилась тенденция возврата к конструкции с цельнолитыми блок-картером и цилиндрами.
