Схема 7. Асвятленне салона, шклоачышчальнікі, абмывальнікі фар, абаграванне шкла (Renault Symbol 1)

0

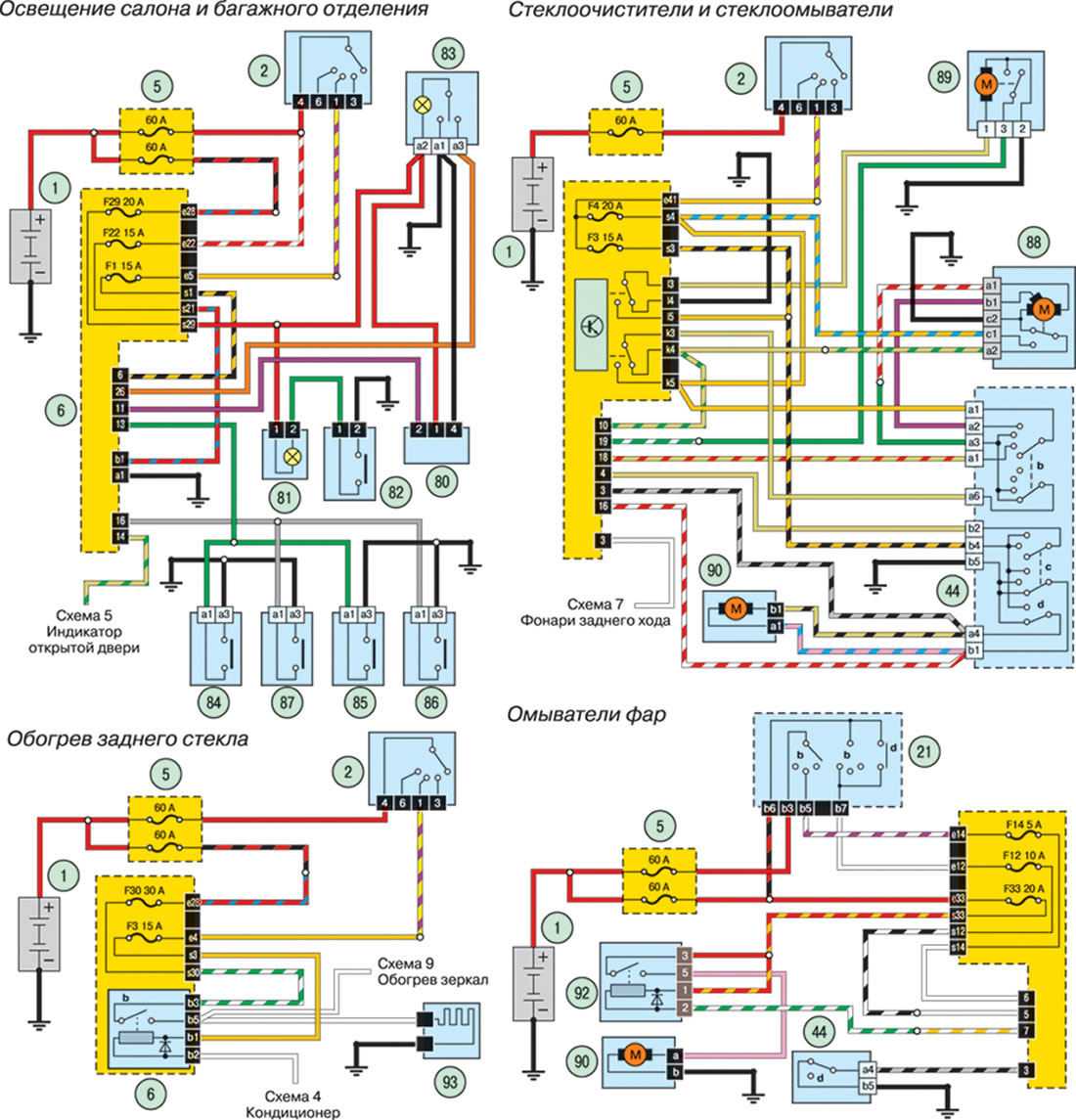

Асвятленне салона, шклоачышчальнікі, абмывальнікі фар, абаграванне задняга шкла

Открыть большую картинку в новой вкладке »

Умоўныя абазначэнні на электрычных схемах глядзіце тут →

Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай

Артыкул быў правераны рэдактарам: Падмацаваў Максім
