Схема 6. Паваротнікі, стоп-сігналы, карэктары фар... (Renault Symbol 1)

0

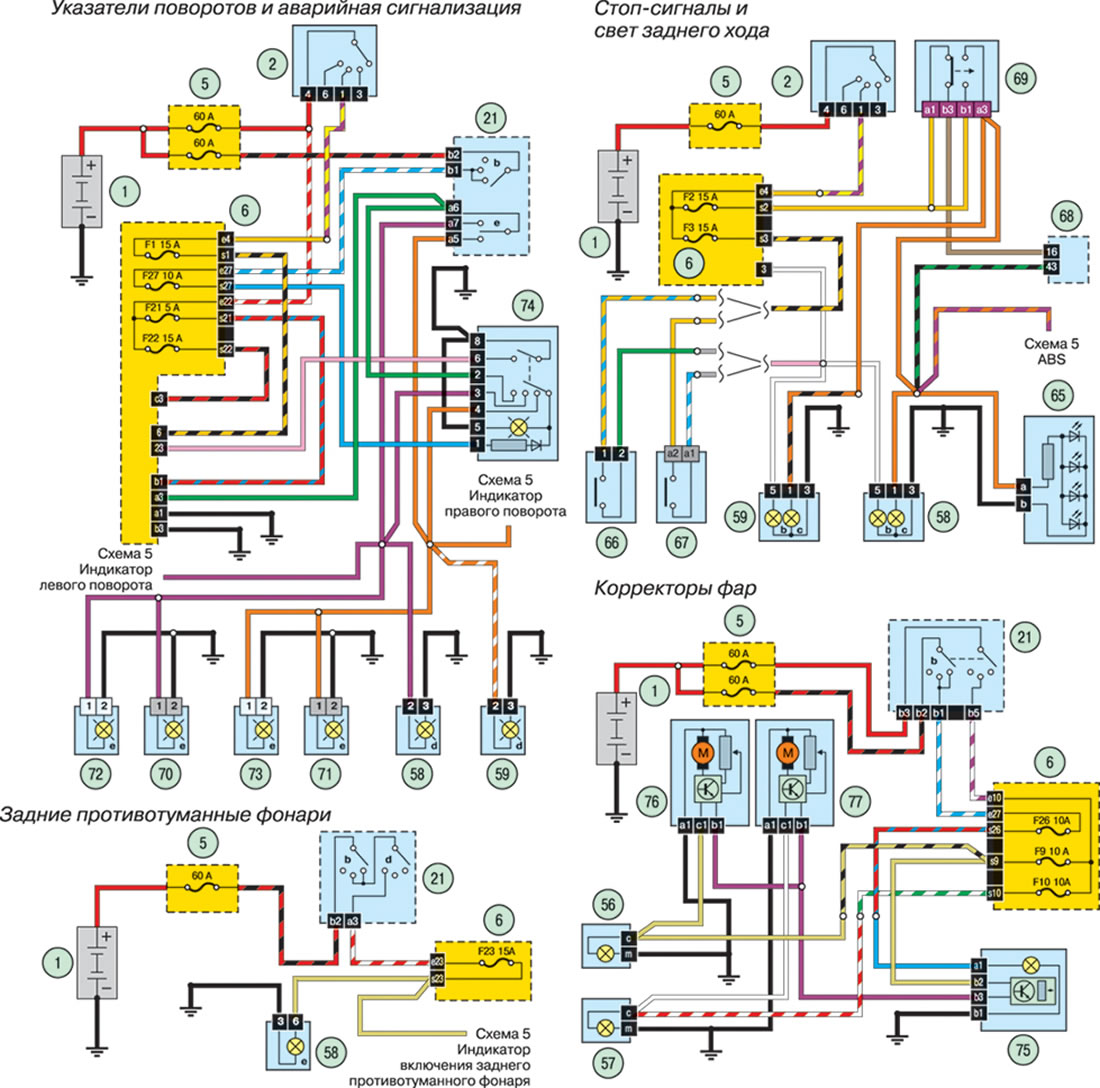

Паваротнікі, стоп-сігналы, карэктары фар, заднія противотуманные фары
