Важна забележка!
- За да се избегне задействане при ремонт или работа в непосредствена близост до пиротехнически елемент (въздушни възглавници и обтегачи на предпазните колани), заключете блока за управление на въздушната възглавница с помощта на диагностичния уред.
- В този случай всички вериги на запалването са блокирани и предупредителната лампа на въздушната възглавница на арматурното табло свети непрекъснато (с включено запалване).
- За да избегнете задействане, не поставяйте пиротехнически елементи (въздушни възглавници и обтегачи на предпазните колани) в близост до източници на висока температура или открит пламък.
Премахване
Заключете блока за управление на въздушната възглавница с помощта на диагностичен инструмент.
Изключете батерията.
Премахване:
- облицовки на колоните на предното стъкло,
- предна въздушна възглавница на водача,
- волан,
- комплект превключватели на кормилната колона,
- арматурно табло,
- централна конзола,
- аудио система.
Отделете средната облицовка отдолу.
Отстранете средната облицовка.
Разкачете централните съединители на тапицерията.
Изключете (1) контролния панел на арматурното табло.
Отстранете монтажните болтове (2) от всяка страна на арматурното табло.
Отстранете щепселите (3) от всяка страна на арматурното табло.
Отстранете монтажните болтове (4) от всяка страна на арматурното табло.
Разхлабете винта (5).
Разхлабете болтовете (6).

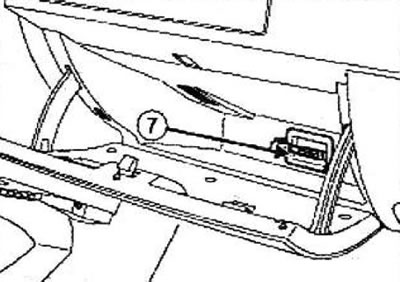

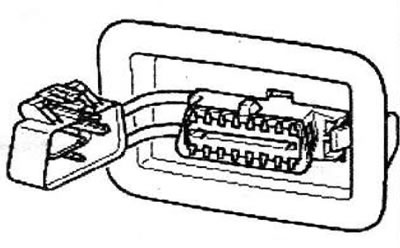

Отстранете диагностичния конектор (7).
 |  |
Премахнете секцията на таблото (тази операция се извършва от двама души с асистент).
Изключете конектора (8).
Премахване:
- таблото за управление (тази операция се извършва от двама души с асистент),
- въздушна възглавница за предния пътник (в зависимост от конфигурацията на автомобила).
Разхлабете болтовете (9).
Отстранете дясната странична облицовка в точка (10).
Отстранете дясната странична тапицерия.
Отстранете нитовете (11).
Свалете капака на отделението за малки предмети
Монтиране
Проверете състоянието на кабелните снопове.
Инсталирайте:
- жабка,
- нитове,
- облицовка от дясната страна,
- болтове за закрепване на дясната странична тапицерия,
- въздушна възглавница за предния пътник,
- частично табло (тази операция се извършва от двама души с асистент).
Свържете конектора (8).
Инсталирайте:
- диагностичен конектор,
- таблото за управление (тази операция се извършва от двама души с асистент),
- монтажни винтове на арматурното табло.
Сменете контролния панел на таблото.
Закрепете щепселите (3) от всяка страна на арматурното табло.
Свържете централните конектори за облицовка.
Инсталирайте централната облицовка.
Закрепете централната облицовка.
Инсталирайте:
- аудио система,
- централна конзола,
- арматурно табло,
- комплект превключватели на кормилната колона,
- волан,
- предна въздушна възглавница на водача,
- облицовка на колоните на предното стъкло.
Свържете батерията.
Важна забележка! За да се избегне задействане на пиротехнически елементи след поддръжка (въздушни възглавници и обтегачи на предпазните колани), проверете блока за управление на въздушната възглавница с диагностичен уред.
Отключете ECU на въздушната възглавница с помощта на диагностичен инструмент.
Разглобяване
Премахване:
- тапицерия на таблото от страната на водача,
- вентилационни дюзи на таблото,
- вратата на жабката,
- централна обшивка.
Забележка: Когато премахвате облицовката на арматурното табло от страната на пътника, трябва да премахнете арматурното табло.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
