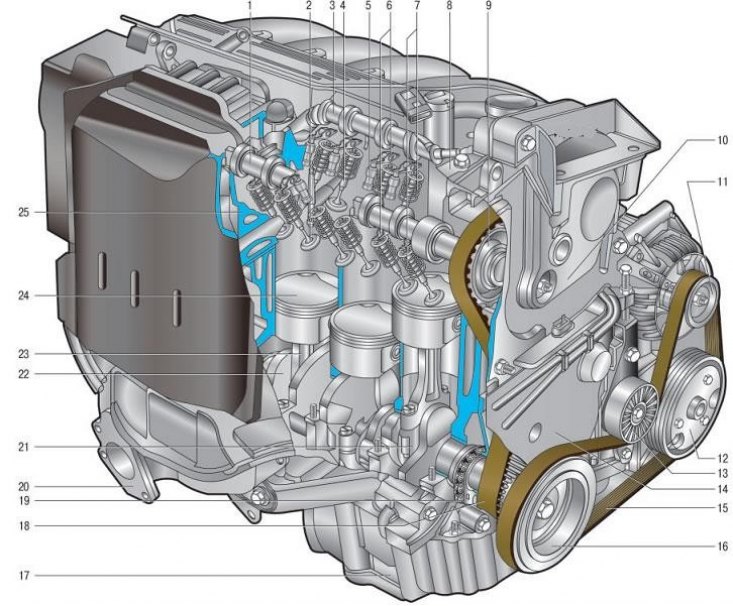

Рис. 5.4. Двигатель K4J: 1 - распределительный вал выпускных клапанов; 2 - выпускной клапан; 3 - распределительный вал впускных клапанов; 4 - впускной клапан; 5 - гидрокомпенсатор зазора; б - коромысла клапанов; 7 - пружины клапанов; 8 - крышка головки блока цилиндров; 9 - шестерня распределительного вала; 10 - передняя крышка головки блока цилиндров; 11 - шкив генератора; 12 - шкив компрессора кондиционера; 13 - натяжной ролик ремня привода вспомогательных агрегатов; 14 - блок цилиндров; 15 - ремень привода вспомогательных агрегатов; 16 - шкив коленчатого вала; 17 - масляный картер; 18 - ремень привода газораспределительного механизма; 19 - цепь привода масляного насоса; 20 - выпускной коллектор; 21 - крышка шатуна; 22 - коленчатый вал; 23 - шатун; 24 - поршень; 25 - головка блока цилиндров
На автомобиль устанавливаются двигатели K4J И K7J - бензиновый, четырехцилиндровый, четырехтактный, рядный, с верхним расположением двух распределительных валов. Его размещают в передней части автомобиля поперек его продольной оси.
Распределительные валы установлены на шести опорных подшипниках. Привод распределительных валов осуществляется от шкива коленчатого вала зубчатым резиновым ремнем, приводящим также в действие водяной насос. В двигателе применяется закрытая система вентиляции картера. Масляный насос шестеренчатого типа приводится в действие цепью от коленчатого вала.
