Преднатяжители ремней безопасности — снятие и установка (Renault Symbol 2)

Для предотвращения травмирования водителя и пассажира на переднем сиденье при лобовом столкновении автомобиля установлена система преднатяжения ремней безопасности. Она автоматически в минимальный промежуток времени устраняет недостаточное натяжение ремней безопасности, препятствуя выскальзыванию человека из-под ремня и снижая возможность его удара об элементы кузова и рулевого управления.

Система включает в себя два пиротехнических устройства, установленных на передних сиденьях сбоку, и электронный блок управления.

ЭБУ установлен под центральной консолью и состоит из датчика замедления и усилительного блока. Если датчик воспринимает замедление сверх определенного предела, усилительный блок посылает сигнал к запалам в блоках

натяжителей ремней безопасности. На большинстве моделей электронный блок управления преднатяжителями встроен в блок управления подушкой безопасности.

Как только сработает запал, маленький капсюль мгновенно освобождает газ, наполняя цилиндр преднатяжителя. Поршень в цилиндре, двигаясь по цилиндру, вытягивает трос (около 70 мм), соответственно натягивая ремень безопасности.

После срабатывания преднатяжителя ремня безопасности его заменяют.

Не подвергайте преднатяжители перегреву. Если при какой-либо работе на автомобиле требуются сильные удары по деталям автомобиля, выньте предохранитель системы управления преднатяжителем, обесточив ее, и подождите не менее 5 мин, чтобы система деактивировалась. Устанавливая какие-либо системы с магнитами (например, громкоговорители), не располагайте их близко к блоку управления преднатяжителями.


Порядок отключения (деактивации):

• выключите зажигание;
• снимите предохранитель системы (см. раздел «Электрооборудование»);
• подождите по меньшей мере 5 мин перед началом работ;
• действуя поочередно под каждым сиденьем, отсоединяйте контактный разъем проводки системы.

Порядок подключения (активации):

• присоедините контактные разъемы системы под сиденьями;
• установите предохранитель системы.

Снятие и установка узла преднатяжителя

Снятие

• деактивируйте систему (см. выше);
• снимите переднее сиденье;
• снимите накладку переднего сиденья;

(Смотрите первоисточник на этом ресурсе: «renaultbook»)

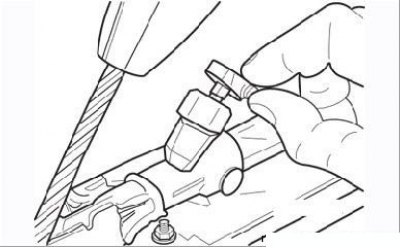

• отсоедините контактный разъем проводки наверху узла преднатяжителя (Рисунок 9.120) и пропустите проводку через накладку (оставьте проводку прикрепленной под сиденьем);

• выверните болт крепления узла преднатяжителя (Рисунок 9.121), снимите узел с рамы сиденья.

Установка

• пропустите проводку преднатяжителя через прорезь в накладке сиденья и присоедините контактный разъем к блоку;
• установите блок в сиденье, вверните и затяните болт крепления;
• установите накладку сиденья;
• установите сиденье;
• активируйте систему, как описано выше.

Снятие и установка ЭБУ

Снятие

• деактивируйте систему преднатяжения;
• снимите центральную консоль;

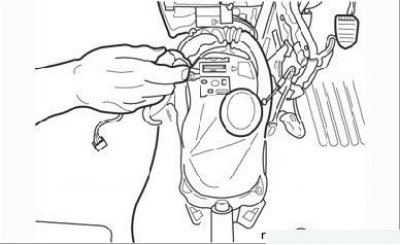

• выверните винты крепления и отведите два воздуховода в сторону (Рисунок 9.122);
• снимите коврик для получения доступа к ЭБУ. Для облегчения работы коврик можно надрезать;

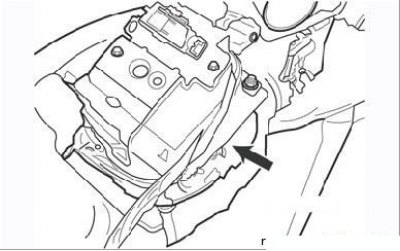

• отсоедините контактные разъемы ЭБУ (Рисунок 9.123);
• отверните гайки крепления ЭБУ;
• поднимите ЭБУ и снимите его с пола вместе с кронштейном диагностического разъема.

Установка

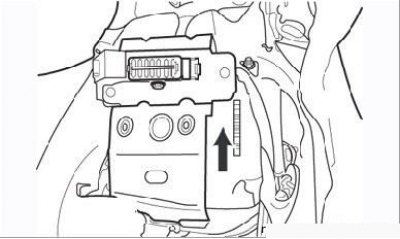

• установите ЭБУ на место так, чтобы стрелка на его корпусе показывала в направлении движения автомобиля (Рисунок 9.124);
• установите гайки крепления ЭБУ и надежно затяните их. Не присоединяйте контактные разъемы до затяжки гаек;
• соедините контактные разъемы ЭБУ;
• установите воздуховоды, ввернув винты их крепления;
• установите на место центральную консоль;
• активируйте систему преднатяжения.
