Снятие и установка подушки безопасности водителя (Renault Logan 1)

Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Однако во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы. Подушку безопасности переднего пассажира диагностируйте или заменяйте только на специализированной станции тех-обслуживания.

Вам потребуется ключ TORX T30.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Внимание! Попытка снятия модуля подушки безопасности без отключения аккумуляторной батареи может привести к неожиданному срабатыванию подушки. Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после отсоединения провода от клеммы «минус» аккумуляторной батареи. Запрещается разборка модуля подушки безопасности. Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла. Не допускается воздействие на модуль подушки безопасности температуры выше 95°C.

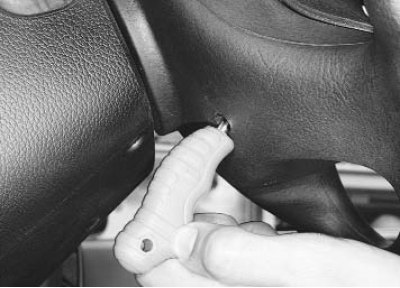

2. Выверните винты крепления подушки безопасности в ступице рулевого колеса слева...

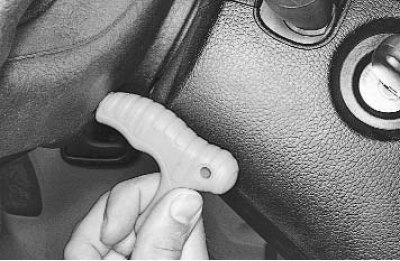

3. ...и справа.

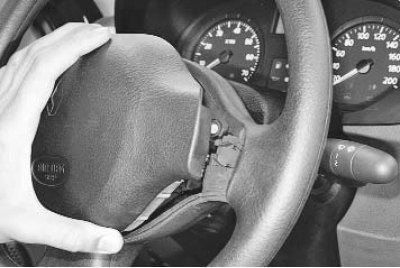

4. Аккуратно приподнимите модуль подушки безопасности...

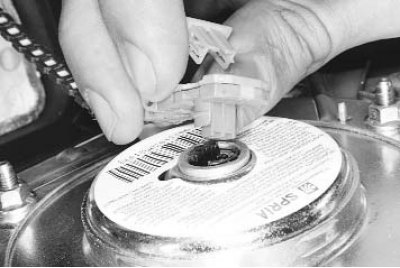

5. ...отведите его от ступицы рулевого колеса, отстегните фиксатор колодки проводов подушки безопасности...

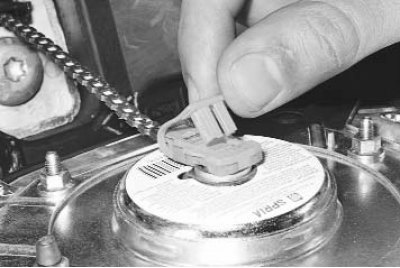

6. ...отсоедините колодку проводов от модуля подушки...

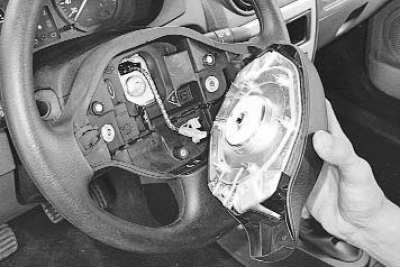

7. ...и снимите модуль подушки безопасности.

8. Установите подушку безопасности в порядке, обратном снятию.
