1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите центральную накладку панели приборов (см. «Снятие и установка панели приборов»).
3. Выверните два винта крепления к панели приборов блока управления системой отопления и кондиционирования.
4. Выньте на себя из гнезда в панели приборов блок управления и отсоедините от него колодку жгута проводов.

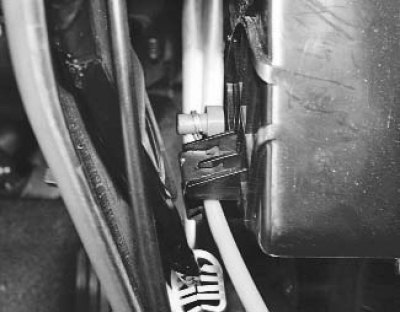

5. Под панелью приборов выньте из держателей на корпусе отопителя оболочки тросов и отсоедините от рычагов трос привода заслонки распределения потоков воздуха (слева отопителя, с оболочкой зеленого цвета)...
6. ...трос привода заслонки рециркуляции (слева отопителя, с оболочкой черного цвета)...
7. ...трос привода заслонки регулировки температуры подаваемого в салон воздуха (справа отопителя, с оболочкой белого цвета) и снимите блок управления системой кондиционирования и отопления.
Примечание. Запомните расположение тросов по цвету их оболочек, чтобы при обратной установке не перепутать рычаги отопителя для их подсоединения.
8. Установите блок управления системой кондиционирования и отопления и все снятые детали в порядке, обратном снятию.
