Оглавление: Снятие 🠛 Установка 🠛

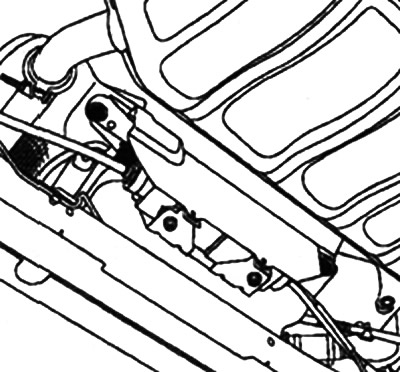

Примечание. Блок привода и управления установлен в средней части задней подвески.
Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.

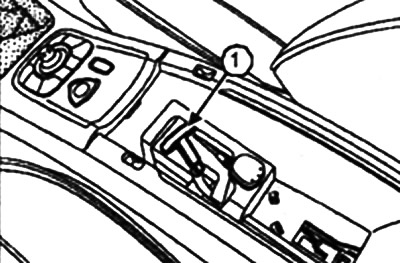

Снимите дно вещевого отделения на центральной консоли 1.

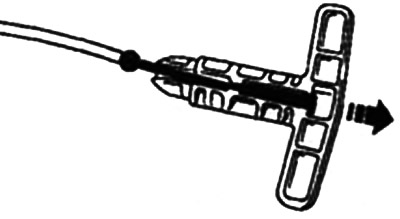

Потяните трос аварийного привода, при этом происходит ослабление тросов привода стояночного тормоза, сопровождаемое шумом.
Снимите рукоятку. Поднимите автомобиль.
Отметьте положение троса аварийного привода, чтобы проложить его по прежней трассе при установке.
Вытяните трос аварийного привода под днище автомобиля.

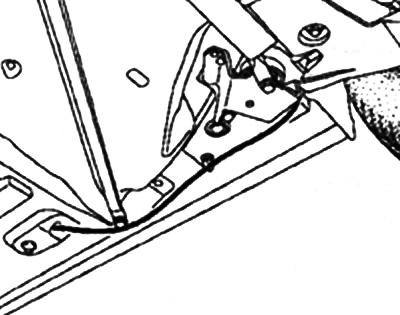

Отсоедините трос аварийного привода от кузова автомобиля.
Запомните прокладку тросов привода тормозов, чтобы проложить их по прежней трассе при установке.
Снимите:

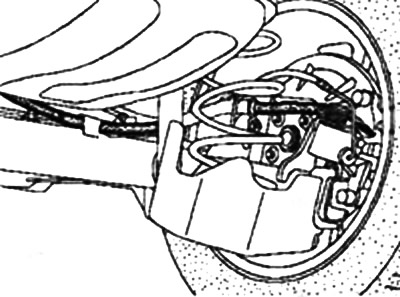

- тросы со скоб тормозов;
- тросы с направляющих.
Оставьте висеть тросы привода стояночного тормоза.

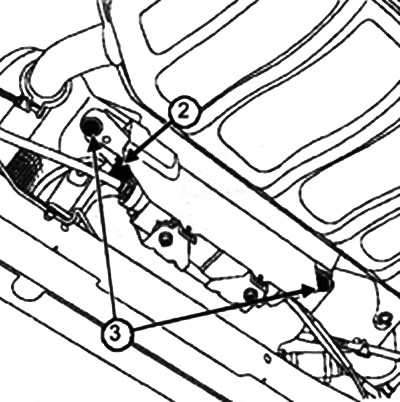

Разъедините 2 разъем блока привода и управления.
Снимите:
- болты крепления 3 блока привода и управления;
- блок привода и управления.
Установка
Установка производится в порядке. обратном снятию.
Затяните требуемым моментом болты крепления блока привода и управления на кузове 21 Н·м.
При установке располагайте тросы привода тормозов по прежней трассе.
Примечание. При включенном зажигании ослабьте привод автоматического стояночного тормоза (потяните за ручку управления стояночным тормозом: нажмите на выключатель), блокировка системы автоматического стояночного тормоза сопровождается звуковым сигналом. Выбор слабины осуществляется автоматически.
ВНИМАНИЕ. Проведите полную проверку и удалите неисправность из памяти ЭБУ с помощью диагностического прибора.
Проведите конфигурирование ЭБУ стояночного тормоза.
Подключите аккумуляторную батарею.
Выполните необходимое программирование.
