Приборная панель — снятие и установка (Renault Symbol 2)

  • Главная
  • Symbol
  • Симбол 2 (2008-2013, бензин)
  • Кузов и салон
  • Интерьер (внутренние элементы)
  • Приборная панель — снятие и установка
0
Оглавление: Снятие: Тип 1 (Clio) 🠛 Установка 🠛 Снятие панели: Тип 2 🠛 Установка 🠛
Операция по снятию и установке панели приборов требует внимания и аккуратного исполнения. При снятии необходимо запомнить расположение множества элементов, чтобы затем правильно их собрать, уложить проводку и т.п. В зависимости от модели некоторые детали могут отличаться. Ниже приведен общий порядок работ.

Приборная панель — снятие и установка


тип 1 (Clio)
тип 2 (Symbol)

тип 2 (Symbol)

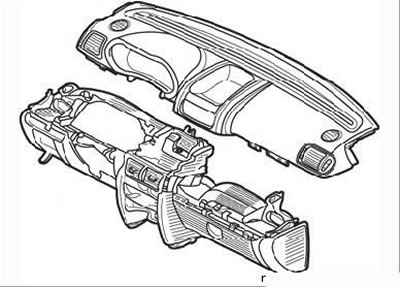

Приборная панель состоит из двух элементов – верхней и нижней частей.

Снятие: Тип 1 (Clio)


  • отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 5 мин, чтобы деактивировалась система подушек безопасности;
  • снимите центральную консоль (см. выше);
  • частично снимите уплотнитель двери;

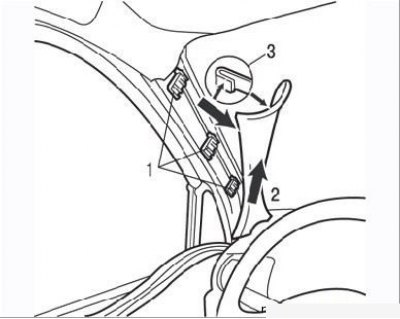

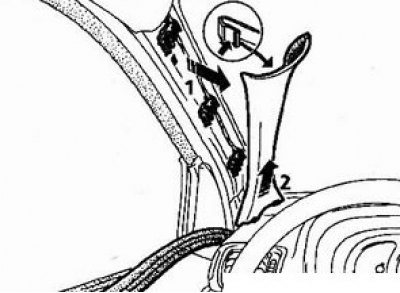

Рисунок 9.96. Снятие облицовки стойки ветрового стекла: 1 – фиксаторы; 2 – паз на панели приборов;…

Рисунок 9.96. Снятие облицовки стойки ветрового стекла: 1 – фиксаторы; 2 – паз на панели приборов; 3 – защелка облицовки



  • немного отодвиньте верхнюю часть облицовки стойки ветрового стекла, чтобы нажать на защелку 3 (Рисунок 9.96);
  • отсоедините облицовку от фиксаторов 1;
  • выведите облицовку из паза 2 на передней панели;

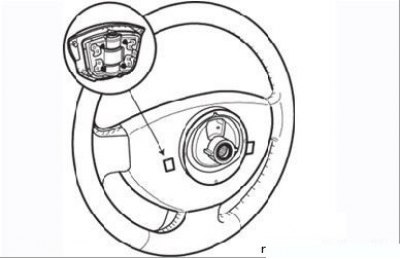

Рисунок 9.97. Снятие с рулевого колеса модуля подушки безопасности

Рисунок 9.97. Снятие с рулевого колеса модуля подушки безопасности

  • с помощью отвертки с плоским шлицем снимите модуль подушки безопасности с рулевого колеса, отжав пружинные фиксаторы с обратной стороны ступицы (Рисунок 9.97);

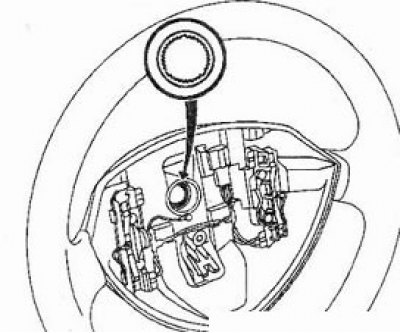

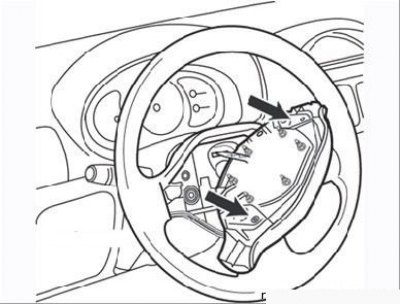

Рисунок 9.98. Контактные разъемы на модуле подушки безопасности (стрелки)

Рисунок 9.98. Контактные разъемы на модуле подушки безопасности (стрелки)

  • разъедините на модуле подушки два контактных разъема (Рисунок 9.98);
  • установите передние колеса в положение прямолинейного движения;
  • выверните болт крепления рулевого колеса и снимите его;

Рисунок 9.99. Винты крепления кожуха рулевой колонки

Рисунок 9.99. Винты крепления кожуха рулевой колонки



  • отверните три винта крепления нижней части кожуха рулевой колонки (Рисунок 9.99);

Рисунок 9.100. Снятие верхней части кожуха рулевой колонки

Рисунок 9.100. Снятие верхней части кожуха рулевой колонки

  • снимите верхнюю часть кожуха рулевой колонки, как показано на Рисунке 9.100;
  • снимите кольцевую антенну иммобилайзера и блок подрулевых переключателей, как описано в разделе «Рулевое управление»;

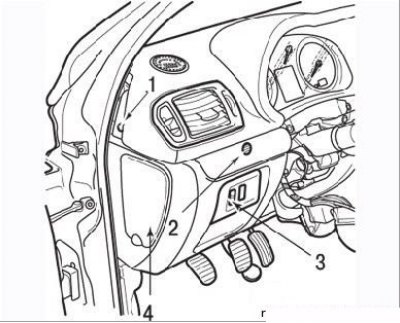

Рисунок 9.101. Крепления верхней части панели приборов: 1 – держатель (левая сторона); 2 – винт; 3…

Рисунок 9.101. Крепления верхней части панели приборов: 1 – держатель (левая сторона); 2 – винт; 3 – регулятор корректора света фар; 4 – крышка блока предохранителей

  • снимите два держателя 1 (справа и слева) (Рисунок 9.101) передней панели;
  • сняв крышку с помощью приспособления Car. 1597, отверните винт 2;
  • с помощью приспособления Car. 1597 отсоедините крышку регулятора 3 корректора фар и разъедините контактные разъемы;
  • снимите крышку блока с плавкими предохранителями;

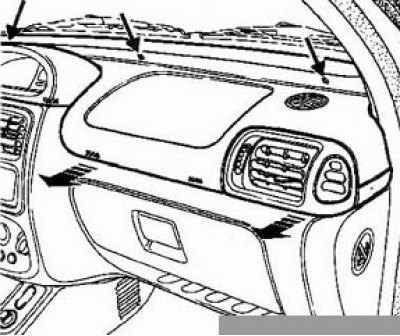

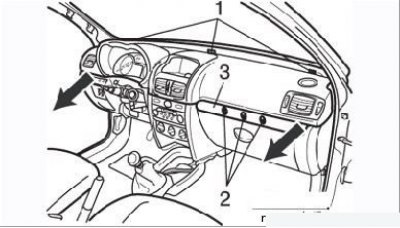

Рисунок 9.102. Винты 1 верхней части панели приборов; винты 2 (расположены под крышкой 3); стрелки…

Рисунок 9.102. Винты 1 верхней части панели приборов; винты 2 (расположены под крышкой 3); стрелки – направление снятия панели



  • выверните три верхних винта крепления верхней части панели приборов (Рисунок 9.102);
  • сняв крышку 3 с помощью приспособления Car. 1597, выверните три винта 2;
  • потяните верхнюю часть передней панели в направлении стрелок;

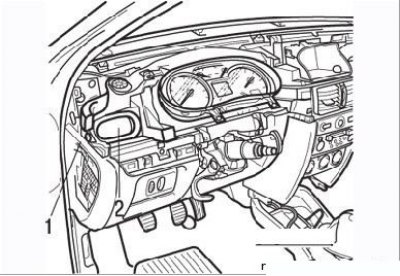

Рисунок 9.103. Фиксатор (1) панели приборов (левая сторона): 2 – воздуховод

Рисунок 9.103. Фиксатор (1) панели приборов (левая сторона): 2 – воздуховод

  • снимите два фиксатора справа и слева панели приборов (Рисунок 9.103);
  • вытяните на себя воздуховоды;
  • снимите комбинацию приборов, как указано ниже;
  • отсоедините контактные разъемы двух высокочастотных громкоговорителей (твиттеров);
  • снимите лампу освещения вещевого ящика;

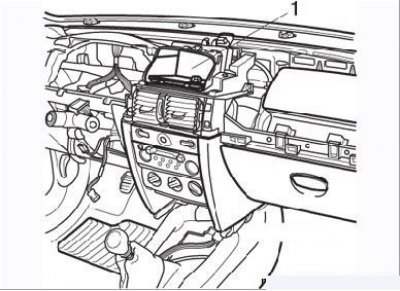

Рисунок 9.104. Гнездо (1) для клавиатуры навигационной аппаратуры Carminat или емкость для мелких…

Рисунок 9.104. Гнездо (1) для клавиатуры навигационной аппаратуры Carminat или емкость для мелких предметов (в зависимости от комплектации)

  • с помощью приспособления Car. 1597 отожмите пружинные фиксаторы и извлеките клавиатуру навигационной аппаратуры Carminat (Рисунок 9.104) или отделение для мелких предметов (в зависимости от комплектации), разъедините контактные разъемы;

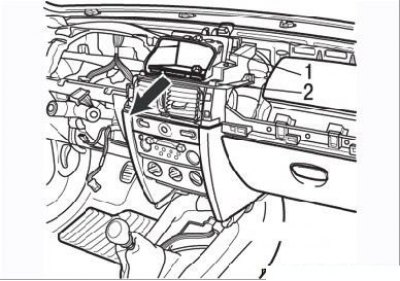

Рисунок 9.105. Снятие дисплея системы навигации: 1 – винты крепления; 2 – фиксаторы

Рисунок 9.105. Снятие дисплея системы навигации: 1 – винты крепления; 2 – фиксаторы



  • выверните два винта (Рисунок 9.105);
  • нажмите на два фиксатора и снимите дисплей или монитор системы навигации Carminat, разъедините контактный разъем;
  • снимите автомагнитолу (см. раздел «Электрооборудование»);
  • отсоедините держатель выключателей управления системой отопления и вентиляции и разъедините контактные разъемы;

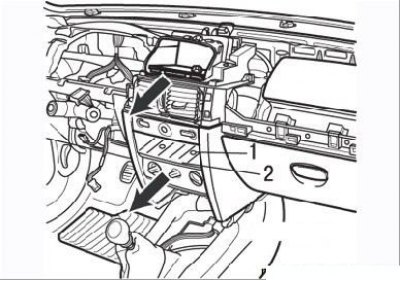

Рисунок 9.106. Крышка (1) и два винта (2) крепления панели управления системой отопления и…

Рисунок 9.106. Крышка (1) и два винта (2) крепления панели управления системой отопления и вентиляции

  • отсоедините крышку и выверните два винта крепления панели управления системой отопления и вентиляции (Рисунок 9.106);

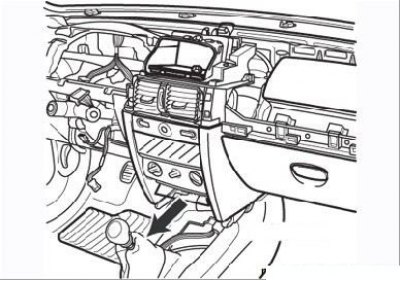

Рисунок 9.107. Снятие кронштейна крепления громкоговорителя навигационной системы Carminat

Рисунок 9.107. Снятие кронштейна крепления громкоговорителя навигационной системы Carminat

  • снимите кронштейн крепления громкоговорителя навигационной системы Carminat (если она установлена) и разъедините контактный разъем громкоговорителя (Рисунок 9.107);

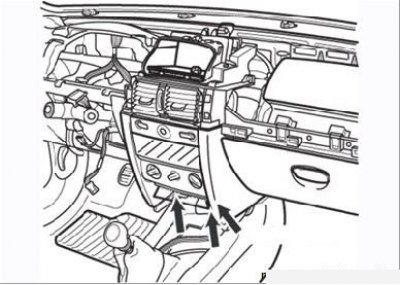

Рисунок 9.108. Винты крепления нижней части панели приборов

Рисунок 9.108. Винты крепления нижней части панели приборов



  • выверните три винта крепления нижней части панели приборов (Рисунок 9.108);
  • снимите подушку безопасности переднего пассажира, для чего разъедините два разъема подушки безопасности;

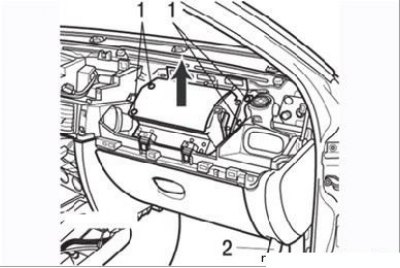

Рисунок 9.109. Болты (1) крепления модуля подушки безопасности переднего пассажира и нижний винт…

Рисунок 9.109. Болты (1) крепления модуля подушки безопасности переднего пассажира и нижний винт (2) крепления правой стороны панели приборов

  • выверните четыре болта крепления, затем отсоедините подушку безопасности, как показано на Рисунке 9.109;
  • выверните два нижних винта крепления передней панели (справа и слева);

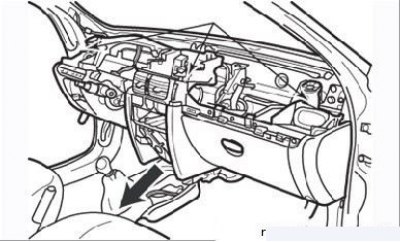

Рисунок 9.110. Винты крепления нижней части панели приборов

Рисунок 9.110. Винты крепления нижней части панели приборов

  • выверните три верхних винта крепления панели приборов (Рисунок 9.110);
  • приподнимите немного Приборная панель, чтобы снять ее с удерживающих выступов в районе винтов крепления. Еще раз проверьте, все ли отсоединено (проводка, тросики и шланги) и отведено в сторону от панели;
  • вдвоем с помощником аккуратно поднимите и снимите сначала правую сторону панели, выньте панель из салона через любую переднюю дверь;
  • если есть затруднения при снятии панели, не применяйте силу - проверьте еще раз, все ли отсоединено и не зацепилась ли панель за окружающие ее элементы кузова.




Установка



Установка проводится в порядке, обратном снятию, с учетом следующего:
  • приложив переднюю панель к моторному щиту, убедитесь в том, что не защемился ни один провод, трос или шланг;
  • в зоне монтажа подушек безопасности не должно быть посторонних предметов (винтов, защелок и т.п.);
  • со стороны подушек безопасности полностью соедините разъемы и установите фиксаторы подушек;

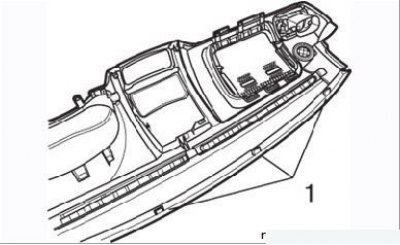

Рисунок 9.111. Фиксаторы (1) нижней части панели приборов

Рисунок 9.111. Фиксаторы (1) нижней части панели приборов


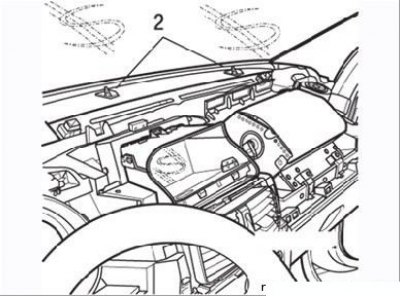

Рисунок 9.112. Фиксаторы (2) верхней части панели приборов

Рисунок 9.112. Фиксаторы (2) верхней части панели приборов

  • при установке верхней части панели приборов проверьте состояние фиксаторов (Рисунок 9.111 и 9.112). Если фиксаторы 1 со следами повреждений, верхнюю часть панели надо заменить. Фиксаторы 2 поставляются в запасные части и могут быть заменены;
  • при установке блока подрулевых переключателей убедитесь, что передние колеса находятся в положении прямолинейного движения;

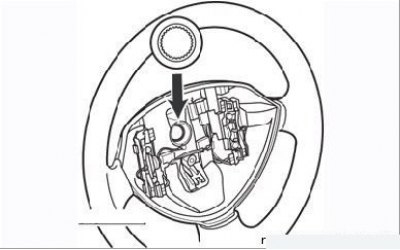

Рисунок 9.113. Конфигурация шлицев ступицы рулевого колеса

Рисунок 9.113. Конфигурация шлицев ступицы рулевого колеса



  • при установке рулевого колеса учтите, что шлицы ступицы рулевого колеса имеют специальную конфигурацию (Рисунок 9.113), защищающую от неправильного соединения. Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. После каждого снятия обязательно заменяйте болт рулевого колеса и затягивайте установленным моментом;
  • проверьте после окончательной установки панели приборов функционирование всех элементов, установленных на ней.


Снятие панели: Тип 2



Перед снятием передней панели необходимо демонтировать рулевую колонку, см. "Рулевое управление".

Внимание! Модели с подушкой безопасности.
  • Не располагайте блоки подушки безопасности (водителя или пассажира) рядом с источником тепла или открытым пламенем: вероятность самопроизвольного подрыва устройства.
  • к работе с системой пассивной безопасности допускается только квалифицированный персонал, имеющий достаточный навык проведения работы.

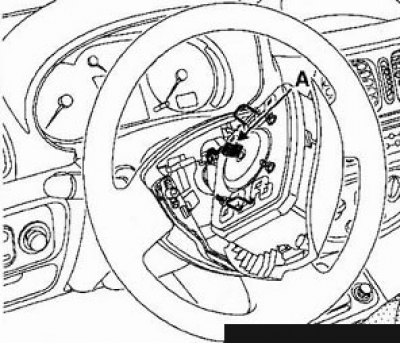

  • Перед снятием рулевого колеса всегда отсоединяйте разъем (А) блока подушки безопасности для предотвращения самопроизвольного подрыва устройства.


1. Отсоедините аккумуляторную батарею.

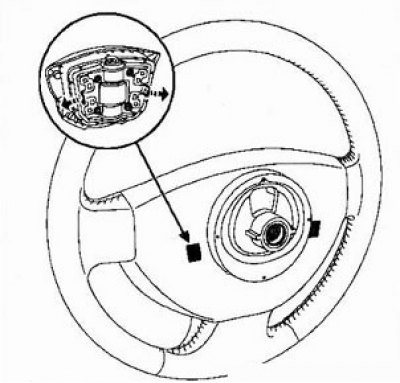

2. Модели с подушкой безопасности: с помощью отвертки отстегните клипсы крепления блока подушки.

2. Модели с подушкой безопасности: с помощью отвертки отстегните клипсы крепления блока подушки.


3. Модели без подушки безопасности: снимите накладку рулевого колеса (крепление клипсами).

3. Модели без подушки безопасности: снимите накладку рулевого колеса (крепление клипсами).


4. Отверните и выбросите болт крепления рулевого колеса.

5. Установите управляемые колеса в положение прямопинейного движения и снимите рулевое колесо.

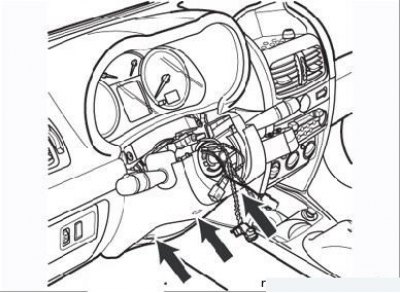

6. Отверните три болта крепления кожухов рулевой колонки, снимите кожухи.

7. Отсоедините разъемы выключателя очистителя/омывателя и токосъемника блока подушки безопасности (если установлен). На моделях с подушкой безопасности

8. Нанесите метки относительного положения на половинки корпуса токосъемника. Убедитесь в том, что управляемые колеса находятся в положении прямолинейного движения, разъем токосъемника находится по центру рулевого колеса и метка "О" на токосъемнике расположена напротив репера "Е".

8. Нанесите метки относительного положения на половинки корпуса токосъемника. Убедитесь в том, что…

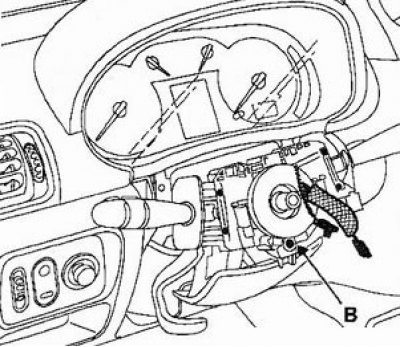

9. Отверните болт (В). Плоской отверткой нажмите на конусный фиксатор и снимите токосъемник.

10. Снимите чехол рычага переключения передач.

11. Снимите пепельницу.

11. Снимите пепельницу.

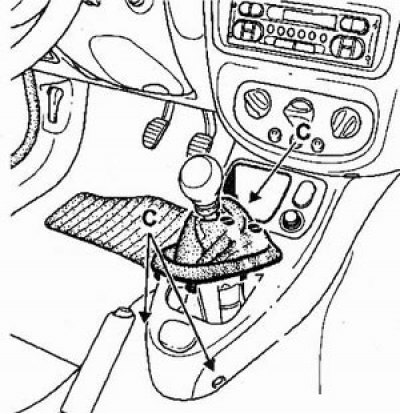

12. Отверните болты (С) передней консоли, снимите переднюю консоль.

13. В направлении стрелок (1) и (2) снимите накладки передних стоек "А".

13. В направлении стрелок (1) и (2) снимите накладки передних стоек «А».

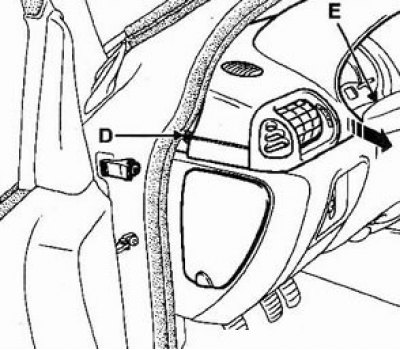

14. Отверните два боковых болта (D) и два центральных болта (Е) крепления накладки передней панели.

14. Отверните два боковых болта (D) и два центральных болта (Е) крепления накладки передней панели.


15. Отверните три верхних болта крепления накладки передней панели и снимите панель в направлении стрелок.

15. Отверните три верхних болта крепления накладки передней панели и снимите панель в направлении…

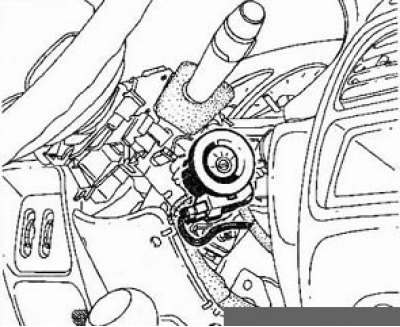

16. Снимите антенну иммобилайзера (антенна расположена у замка зажигания).

16. Снимите антенну иммобилайзера (антенна расположена у замка зажигания).

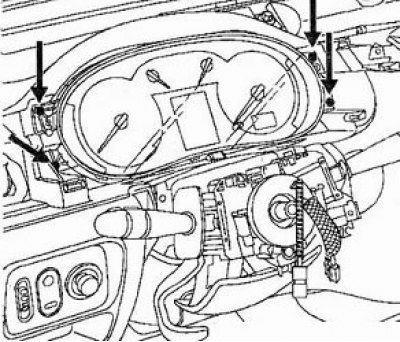

17. Отверните четыре болта крепления блока приборов, отсоедините разъемы и снимите блок приборов.

17. Отверните четыре болта крепления блока приборов, отсоедините разъемы и снимите блок приборов.


18. Отсоедините разъем замка зажигания.

18. Отсоедините разъем замка зажигания.


19. В моторном отсеке:
  • Снимите впускной воздуховод.
  • Отверните болты крепления расширительного бачка, снимите бачок с опоры и закрепите его в стороне.

20. Отверните болт крепления карданного шарнира рулевого вала к рулевому механизму.

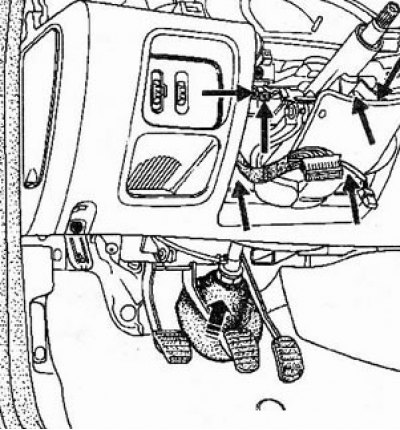

21. Отверните шесть болтов крепления рулевой колонки. Вытяните пыпьник перегородки моторного отсека.

21. Отверните шесть болтов крепления рулевой колонки. Вытяните пыпьник перегородки моторного отсека.


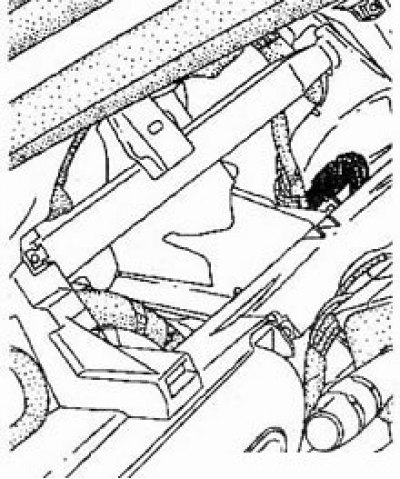

22. Снимите рулевую колонку.

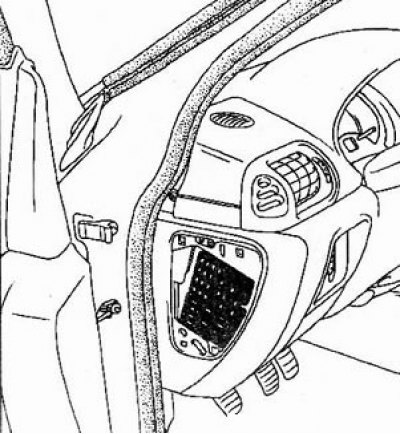

23. Снимите крышку блока предохранителей в салоне.

23. Снимите крышку блока предохранителей в салоне.

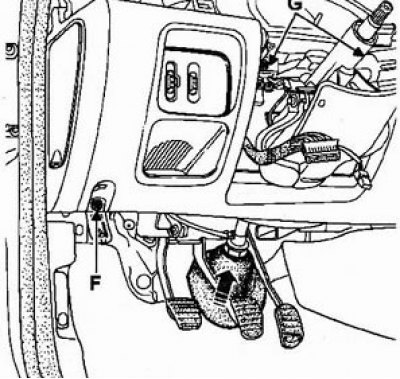

24. Отверните болты (F) и (G) крепления передней панели.

24. Отверните болты (F) и (G) крепления передней панели.

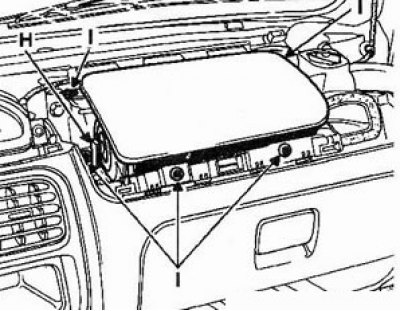

25. Модели с подушкой безопасности: отсоедините разъем (Н) и отверните болты (I) крепления подушки безопасности пассажира.

25. Модели с подушкой безопасности: отсоедините разъем (Н) и отверните болты (I) крепления подушки…


26. Отверните два болта (J) крепления панели управления отопителем, снимите панель управпения с передней панели.

26. Отверните два болта (J) крепления панели управления отопителем, снимите панель управпения с…


27. Отверните три болта (К) крепления передней панепи.

28. Снимите радио.

29. Отсоедините разъем центрального дисплея (если установлен).

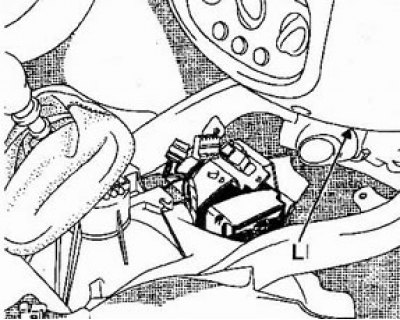

30. Отверните болт (L) крепления передней панели.

30. Отверните болт (L) крепления передней панели.

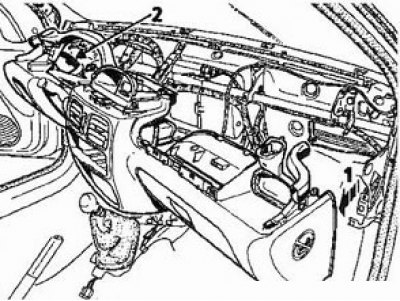

31. Приподнимите переднюю панепь до освобождения направляющих пальцев, установленных рядом с болтами (К).

32. Потяните переднюю панель в направлении стрелки (1).

32. Потяните переднюю панель в направлении стрелки (1).

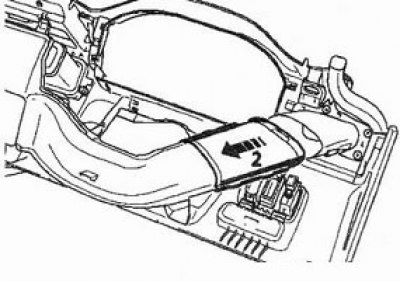

33. По стрелке (2) сдвиньте с левой стороны панели воздуховод.

33. По стрелке (2) сдвиньте с левой стороны панели воздуховод.


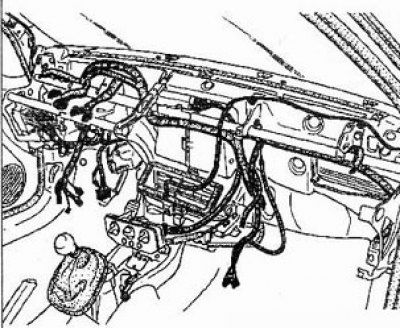

34. Вдвоем снимите переднюю панель.

34. Вдвоем снимите переднюю панель.


Установка



Установка проводится в обратном порядке.

Примечание. Установка рулевой колонки описана в разделе "Рулевое управление".


Замечания при установке



Комбинированный переключатель



Убедитесь, что колеса находятся в положении движения по прямой.

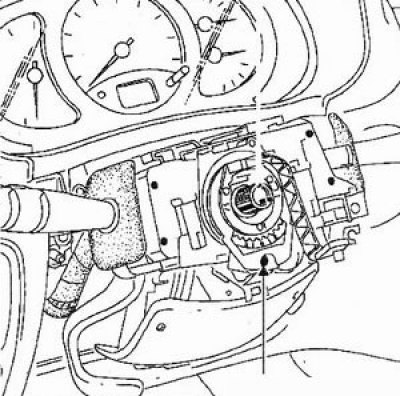

Проверьте, что контактный диск установлен посередине (2,5 оборота в каждую сторону).

Установите собранный узел на рулевую колонку и соедините все разъемы.

Установите собранный узел на рулевую колонку и соедините все разъемы.


Завершите установку и затяните болт "М" только после того, как будут установлены обе половины облицовочного кожуха, при этом рычажные переключатели должны быть установлены без перекоса относительно щитка приборов и приборной панели.

Эта операция облегчается за счет выреза в нижнем кожухе, открывающего доступ к болту "М".

После каждого снятия заменяйте болт крепления рулевого колеса на новый (новый болт имеет микрокапсулу с клеем).

Моменты затяжки


  • Болт соединения вилки карданного шарнира рулевого вала — 25 Н·м
  • Болт крепления рулевого колеса — 45 Нм
  • Гайки крепления рулевой колонки — 20 Нм
  • Болт крепления подушки безопасности — 5 Нм

Подушка безопасности пассажира



Проверьте отсутствие посторонних предметов в пространстве для блока подушки.

Надежно подсоедините разъем бпока подушки. Затяните бопты (N) крепления блока моментом 6 Нм.

Надежно подсоедините разъем бпока подушки. Затяните бопты (N) крепления блока моментом 6 Нм.


Рулевое колесо



Шлицы рулевого колеса изготовлены так. что обеспечивается однозначная посадка рулевого колеса.

При установке проверьте свободу установки колеса по шпицам. Болт крепления рулевого колеса повторно не устанавпивать.

При установке проверьте свободу установки колеса по шпицам. Болт крепления рулевого колеса повторно…
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Куприянов Сергей
Поделитесь с друзьями:
Предыдущая
Симбол 2: Интерьер (внутренние элементы)
Следующая

Центральная консоль — снятие и установка
Спинка заднего сиденья — снятие и установка
Сиденья передние — снятие и установка
Комбинация приборов — снятие и установка
Преднатяжители ремней безопасности — снятие и установка
Детали салона и интерьера — снятие и установка
Прочие статьи по другим моделям Рено

➽ Приборная панель и контрольные лампы Рено Меган 1 (1995-2002)
➽ Приборная панель Рено Флюенс 1 (2009-2020, бензин)
➽ Приборная панель Рено Сценик 1 (1996-2003)
➽ Органы управления и приборная панель Рено Логан 2 (2012-2020)
➽ Приборная панель Рено Дастер 1 (2009-2017)
Ссылка на эту статью в разных форматах
Отзывы и комментарии посетителей
Комментариев пока нет


Сложите два числа 21 + 35







Симбол 2 (2008-2013, бензин)
  • Общая информация
  • Руководство по эксплуатации
  • Техническое обслуживание
  • Силовой агрегат
  • Ремонт двигателей
  • Система охлаждения
  • Топливная система
  • Выхлопная система
  • Система зажигания
  • Трансмиссия
  • Сцепление
  • Механическая коробка
  • Автоматическая коробка
  • Приводные валы
  • Шасси, ходовая часть
  • Передняя подвеска
  • Задняя подвеска
  • Рулевое управление
  • Тормозная система
  • Кузов и салон
  • Экстерьер (наружные элементы)
  • Интерьер (внутренние элементы)
  • Двери, замки и окна
  • Отопление и вентиляция
  • Электрооборудование
  • Оборудование и приборы
  • Фары и освещение
  • Силовые устройства
  • Электрические схемы
Симбол 1 (1999-2008, бензин)
  • Общая информация
  • Руководство по эксплуатации
  • Уход за автомобилем
  • Техническое обслуживание
  • Силовой агрегат
  • Ремонт двигателей
  • Система охлаждения и смазки
  • Система питания
  • Выхлопная система
  • Система зажигания
  • Трансмиссия
  • Сцепление
  • Механическая коробка
  • Автоматическая коробка
  • Приводные валы
  • Шасси, ходовая часть
  • Подвеска автомобиля
  • Рулевое управление
  • Тормозная система
  • Кузов и салон
  • Экстерьер (наружные элементы)
  • Интерьер (внутренние элементы)
  • Двери, замки и окна
  • Восстановление и ремонт
  • Электрооборудование
  • Оборудование и приборы
  • Фары и освещение
  • Силовые устройства
  • Отопление и вентиляция
  • Электрические схемы
Автомобильный анекдот
покажите мне ещё
RenaultBook.ru © 2018–2026 | Мобильная версия | Новости и статьи | Карта сайта: EN BG BY UA RS HR RO PL SK HU | Администрация | Поиск по сайту | В закладки
Дастер 1 (2009-2017) | Флюенс 1 (2009-2020, бензин) | Кангу 1 (1997-2007) | Лагуна 2 (2001-2007) | Логан 1 (2004-2012, бензин) | Логан 2 (2012-2020) | Меган 1 (1995-2002) | Меган 2 (2002-2009, бензин) | Сандеро 1 (2008-2012, бензин) | Сценик 1 (1996-2003) | Симбол 1 (1999-2008, бензин) | Симбол 2 (2008-2013, бензин) | Рено 19 (1988-1996) | Эспейс I и II (1984-1996) | Эспейс III (1996-2002) | Клио 1 (1990-1998) | Новости о машинах Рено | Техобслуживание двигателей | Двигатели внутреннего сгорания | Карбюраторы легковых авто | Парковка автомобиля
Мы хотим, чтобы ваш визит был комфортным 😌 и используем куки 🍪 для этого.
