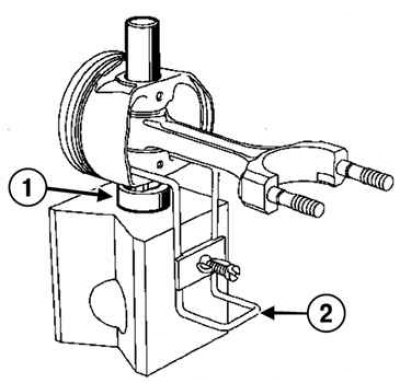

Рис. 2.178. Установка поршня на кольцо: 1 – кольцо; 2 – зажим
Установите на призму кольцо В10 и поршень с опорой на кольцо (ориентированный в правильном положении) и скрепите все детали зажимом (рис. 2.178).
Убедитесь, что отверстие поршневого пальца совпадает с отверстием кольца В10.
Смажьте центрирующую оправку и поршневой палец моторным маслом.
Вставьте поршневой палец в сборку и проверьте, свободно ли он вращается. При необходимости отцентрируйте поршень.
Следующие операции нужно выполнить быстро, чтобы не допустить охлаждения головки шатуна.
Когда кусочек припоя достигнет температуры плавления (превратится в каплю):
- удалите каплю припоя;
- вставьте центрирующую оправку в поршень;
- вставьте правильно ориентированный шатун в поршень;
- быстро опустите поршневой палец до упора центрирующей оправки в дно приспособления.
Убедитесь в том, что поршневой палец не выступает из поршня при любых положениях шатуна.
