Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите защиту поддона картера двигателя и правое переднее колесо.
Снимите ремень привода вспомогательных агрегатов.
Установите зажимы на подводящий и отводящий трубопроводы насоса гидроусилителя рулевого управления.
Снимите хомут подводящего трубопровода на насосе.
Отсоедините подводящий трубопровод.
Отверните штуцер трубопровода высокого давления на насосе.
Снимите трубопровод высокого давления с насоса.
Установите заглушки на отверстия трубопроводов и насоса гидроусилителя рулевого управления, чтобы не допустить загрязнения системы.

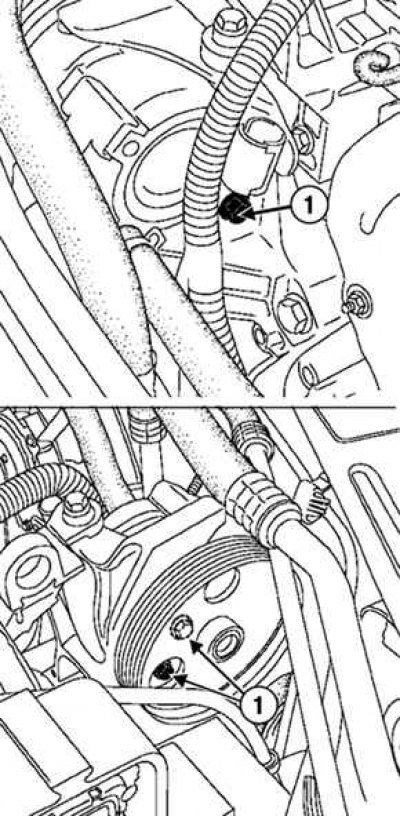

Рис. 5.24. Снятие насоса гидроусилителя: 1 – болты крепления
Открутите три болта крепления к многофункциональному кронштейну и снимите насос гидроусилителя рулевого управления (рис. 5.24).
Установка
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
- болты крепления насоса гидроусилителя рулевого управления (21 Н·м);
- штуцер трубопровода высокого давления на рулевом механизме (21 Н·м).
Внимание! Затяните требуемым моментом сначала два болта крепления со стороны ремня привода вспомогательного оборудования, а затем болт с противоположной стороны.
Внимание! Снятый ремень подлежит обязательной замене.
Внимание! Вместе с ремнем заменяйте также натяжной и обводной ролики.
Залейте в систему гидроусилителя рулевого управления масло (ELFRENAULTMATIC D2).
Удалите воздух из системы, поворачивая рулевое колесо из одного крайнего положения в другое при неработающем двигателе.
Удалите воздух из системы, поворачивая рулевое колесо из одного крайнего положения в другое при работающем двигателе.
Доведите до нормы уровень масла в бачке.
Убедитесь в отсутствии утечек.
Установите защиту поддона картера двигателя.
