Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите колодку реле, чтобы иметь доступ к ЭБУ электровентилятора салона.
Снимите воздуховод подачи воздуха в переднюю левую часть салона.

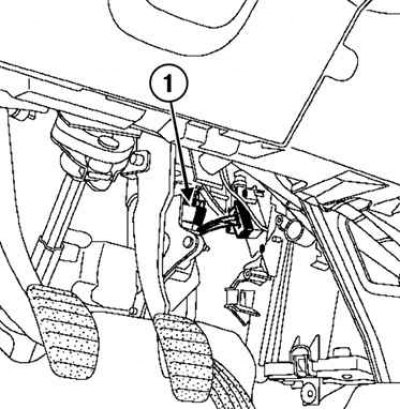

Рис. 8.145. Разъем датчика положения педали акселератора: 1 – разъем
Разъедините разъем датчика положения педали акселератора (рис. 8.145).

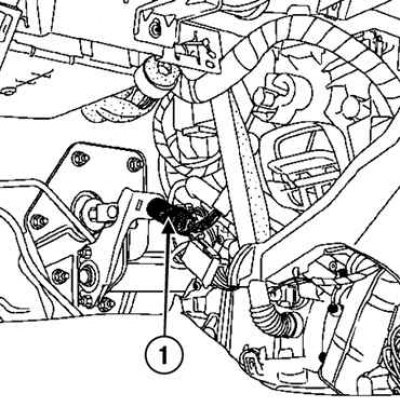

Рис. 8.146. Снятие выключателя стоп-сигнала: 1 – выключатель стоп-сигнала
Снимите выключатель стоп-сигнала, повернув его на четверть оборота (рис. 8.146).

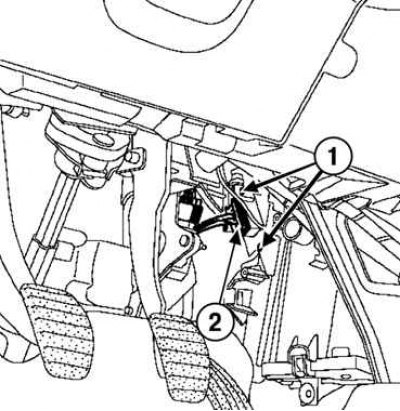

Рис. 8.147. Снятие креплений ЭБУ электровентилятора салона: 1 – болты крепления ЭБУ; 2 – разъем ЭБУ
Выверните два болта крепления ЭБУ электровентилятора салона и отсоедините разъем ЭБУ электровентилятора салона (рис. 8.147).
Немного раздвиньте лапки крепления ЭБУ.

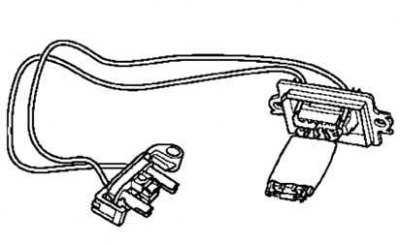

Рис. 8.148. ЭБУ электровентилятора салона
Снимите ЭБУ электровентилятора салона (рис. 8.148).

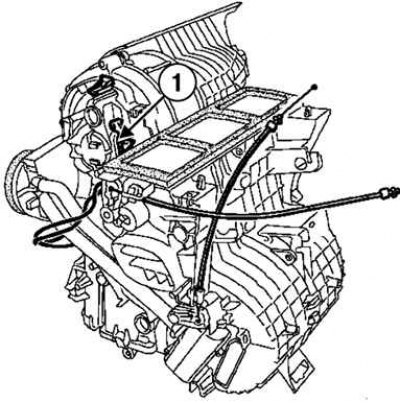

Рис. 8.149. Снятие колодки проводов с электровентилятора салона: 1 – колодка проводов
Снимите колодку проводов с электровентилятора салона (рис. 8.149).
Внимание! Потяните за шток, чтобы установить подвижную часть выключателя в исходное положение.
Установка

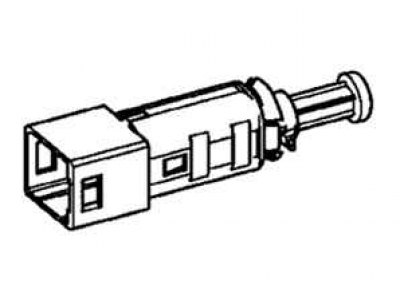

Рис. 8.150. Выключатель стоп-сигнала
Установите в гнездо выключатель стоп-сигнала (рис. 8.150).
Поверните выключатель стоп-сигнала на четверть оборота по часовой стрелке.
Установка производится в порядке, обратном снятию.
Подключение ЭБУ

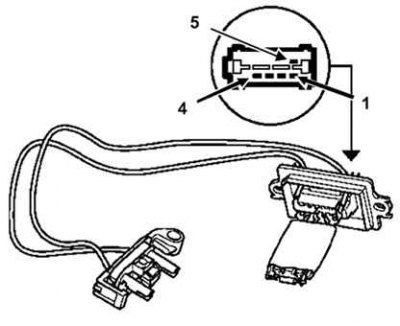

Рис. 8.151. Подключение ЭБУ
Смотри рис. 8.151
Таблица 8.4. Подключение панели управления отопителем
| Контакт панели управления | Назначение | Контакт датчика или исполнительного устройства |
| 1 | «Масса» | |
| 2 | включение 1-й скорости вентилятора | Контакт 1 разъема А блока резисторов |
| 3 | включение 2-й скорости вентилятора | Контакт 2 разъема А блока резисторов |
| 4 | включение 3-й скорости вентилятора | Контакт 3 разъема А блока резисторов |
| 5 | включение 4-й скорости вентилятора | Контакт 4 разъема А блока резисторов |
| 6 | Не используется | |
| 7 | сигнал нулевой скорости электровентилятора | ЦЭКБС |
| 8 | «+» после замка зажигания | |
| 9 | Запрос на включение обогрева заднего стекла. | ЦЭКБС |
| 10 | Выключатель и сигнальная лампа обогрева заднего стекла | ЦЭКБС |
| 11 | «Масса» | |
| 12 | сигнал включения сигнальной лампы кондиционера | ЦЭКБС |
| 13 | запрос на включение кондиционера | ЦЭКБС |
| 14 | «+» после замка зажигания | |
| 15 | «+» габаритный свет | Регулятор яркости освещения приборов |
Таблица 8.5. Назначение контактов ЭБУ системы отопления
| Контакт | Назначение |
| 1 | Управление скоростью 1 |
| 2 | Управление скоростью 2 |
| 3 | Управление скоростью 3 |
| 4 | «Масса» |
| 5 | Электропитание |
Таблица 8.6. Назначение контактов ЭБУ системы отопления
| Включенная скорость | Контакты для измерения | Сопротивление, Ом |
| Скорость 1 | 1-4 | 5,2+0,5 |
| Скорость 2 | 2-4 | 3,2±0,5 |
| Скорость 3 | 3-4 | 2+0,5 |
