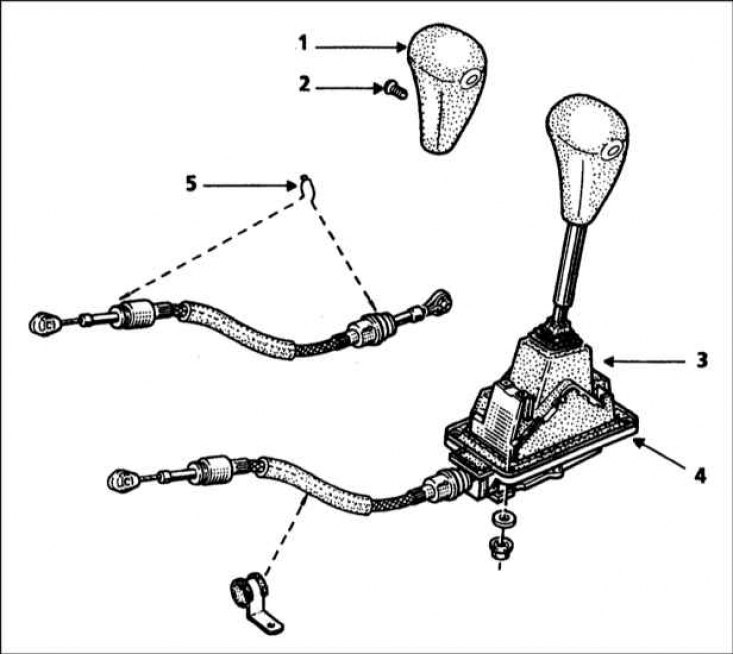

1 - Рукоятка; 2 - Винт; 3 - Верхняя крышка; 4 - Нижняя крышка; 5 - Скоба
Снятие
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите термоизоляционные щитки, чтобы получить доступ к сборке механизма выбора передачи.
2. Отверните маленький винт и снимите рукоятку с рычага переключения передач, затем снимите центральную консоль (Глава Кузов) и отключите проводку (обратитесь к иллюстрации выше).
3. Снимите сборку воздушного фильтра как описано в Главе Системы питания, выпуска.

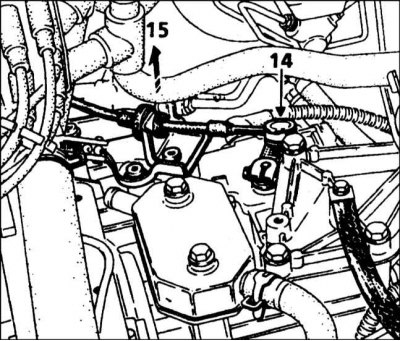

4. Отсоедините тросик от рычага трансмиссии, выпустив скобы и сняв наконечник с шарнира (обратитесь к сопроводительной иллюстрации).
5. Отверните два болта и снимите со сборки рычага верхнюю крышку.
6. Работая под автомобилем, отверните гайки, крепящие сборку рычага к полу.
7. Отверните болт, крепящий тросик переключения режима движения к днищу, и снимите сборку из-под автомобиля.
8. Отделите тросик от сборки рычага (обратитесь к Разделу Снятие и установка тросика переключения режима движения).
Установка
1. Производите установку в обратном порядке, уделяя внимание следующему:
- a) Перед установкой, нанесите на рабочие поверхности механизма рычага небольшое количество универсальной смазки.
- b) В заключение, проверьте и отрегулируйте работу рычага выбора режима движения как описано в Разделе Регулировка длины тросика переключения режима движения.
