Установка двигателя на сборочный стенд

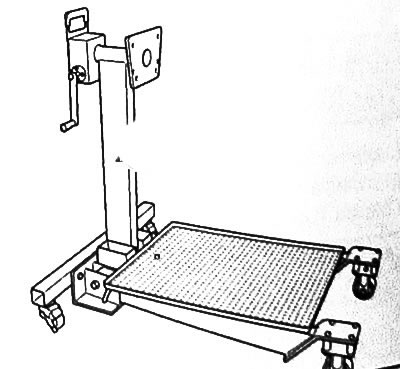

Внимание: Для безопасной работы со снятым с автомобиля двигателем рекомендуется использовать специальный сборочный стенд.
Внимание:
Категорически запрещено применять любое давление к масляному поддону двигателя. Повреждение поддона может также стать причиной различных повреждений самого двигателя вследствие:
- блокирования маслозаборника;
- повышения уровня моторного масла выше максимальной метки, что может стать причиной работы двигателя вразнос.
Подготовка к установке двигателя на стенд
1. Снять силовой агрегат в сборе (двигатель с коробкой передач) с автомобиля и отсоединить коробку передач от двигателя (см. главу 14 "Коробка; передач").
2. Снять ремень привода навесного оборудования.
3. Установить приспособление для фиксации маховика (Mot. 582-01) на блок цилиндров.
4. Снять шкив коленчатого вала.
5. Снять диски сцепления.
6. Снять маховик и приспособление для его фиксации (Mot. 582-01).
Первый способ установки

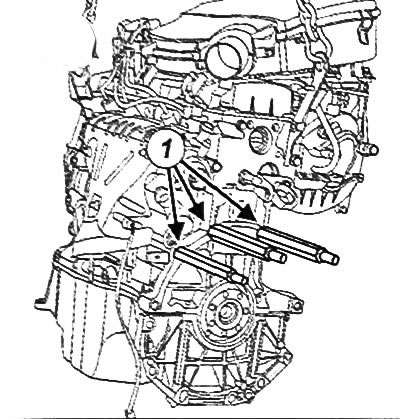

1. Вставить опорные стержни (1) в блок цилиндров со стороны маховика.

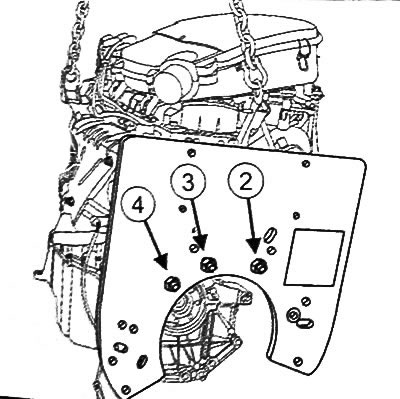

2. Поместить пластину стенда для разборки двигателя (Mot. 1723) на опорные стержни (отверстия (2), (3) и (4)).
3. Затянуть гайки на пластине стенда.

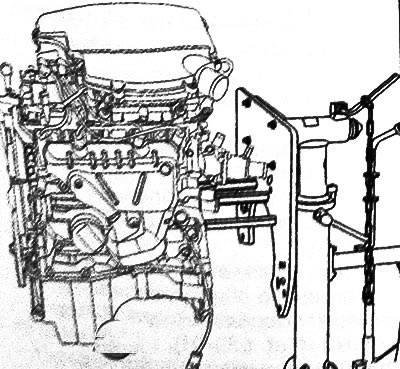

4. Установить двигатель с опорными стержнями и пластиной в сборе на стенд, используя гаражную лебедку и такелажный подвес.

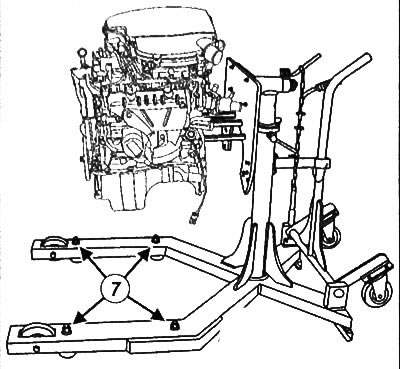

5. Вставить фиксаторы (7), чтобы обездвижить стенд с установленным на него двигателем.
6. Затянуть гайки крепления опорной пластины к стенду.
7. Отсоединить такелажный подвес от двигателя.
Второй способ установки

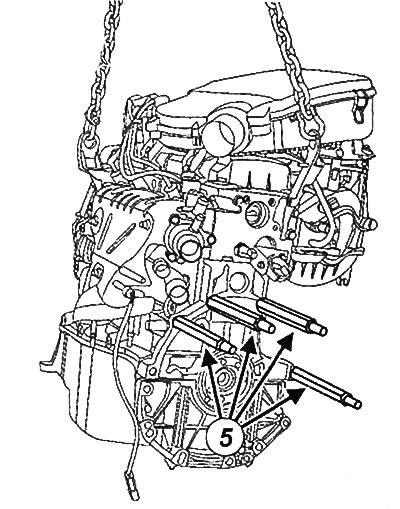

1. Вставить опорные стержни (5) в блок цилиндров со стороны маховика.
Статья перепечатана с веб-сайта [www.Renaultbook.ru]

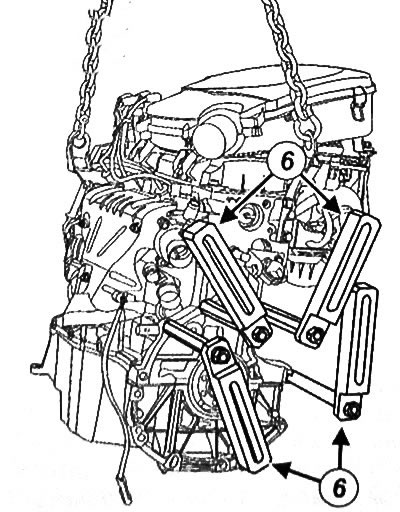

2. Установить удерживающие кронштейны (6) на опорные стержни.

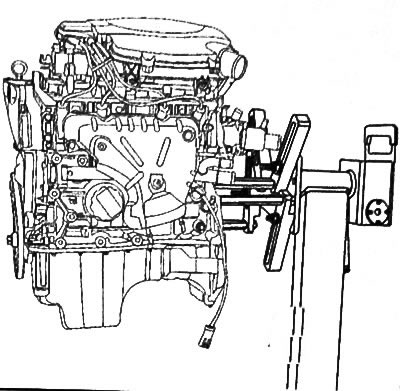

3. Установить двигатель с опорными стержнями и кронштейнами в сборе на стенд, используя гаражную лебедку и такелажный подвес

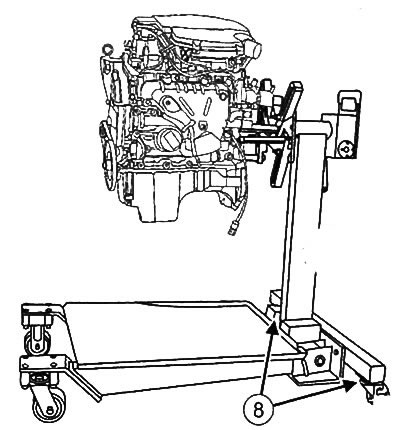

4. Вставить фиксаторы (8), чтобы обездвижить стенд с установленным на него двигателем.
5. Затянуть гайки крепления опорных кронштейнов к стенду.
6. Отсоединить такелажный подвес от двигателя.
Снятие двигателя с разборочного стенда
1. Подцепить двигатель к гаражной лебедке с помощью такелажного подвеса.
2. Отвернуть крепежные гайки опорных элементов двигателя от стенда.
3. Отвернуть гайки крепления и снять опорные стержни с двигателя.
4. Установить маховик.
5. Установить диски сцепления.
6. Установить шкив коленчатого вала.
7. Снять приспособление для фиксации маховика (Mot. 582-01).
8. Установить ремень привода навесного оборудования.
9. Установить коробку передач на двигатель.
10. Установить двигатель с коробкой передач в сборе на автомобиль.
