Замена ламп (Renault Logan 2)

Вы можете менять описанные ниже лампы. В любом случае, если замена кажется сложной, мы рекомендуем обращаться к представителю производителя для замены ламп.

Внимание: В соответствии с законодательством и из предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

Передние фары

Внимание: При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. Также помните, что вентилятор системы охлаждения может включиться в любой момент, что может стать причиной травмы.

Версия А

Ближний свет фар

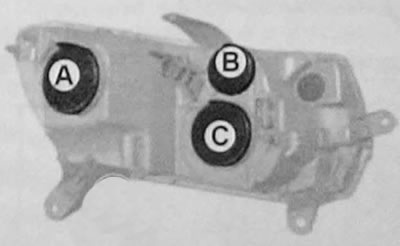

Снимите крышку (А).

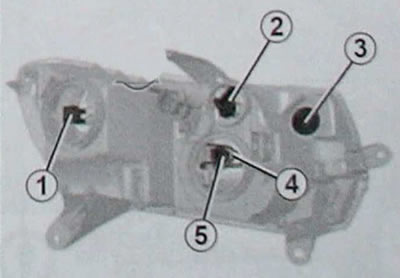

Покачайте патрон лампы (1) для его извлечения и замените лампу.

Примечание. Тип лампы: Н7.

Внимание: Лампы находятся под давлением и могут взорваться при замене. Это может стать причиной травмы.

Дальний свет фар

Снимите крышку (С).

Отсоедините разъем лампы (5).

Отсоедините пружинный фиксатор (4) и извлеките лампу.

Примечание: Тип лампы: Н1.

Внимание: Не прикасайтесь руками к стеклянной колбе лампы — держите ее за цоколь.

Перед снятием лампы запомните ее первоначальное положение, чтобы правильно установить ее обратно.

Заменив пампу, проследите за правильностью установки крышки.

Дневные ходовые огни, передние габаритные огни

Снимите крышку (В).

Поверните на четверть оборота патрон (2) для извлечения лампы.

Примечание: Тип лампы: W21/5W

Указатель поворота

Поверните на четверть оборота патрон (3) для извлечения лампы.

Примечание: Тип лампы: PY21W.

Версия В

Фары ближнего света, фары дальнего света

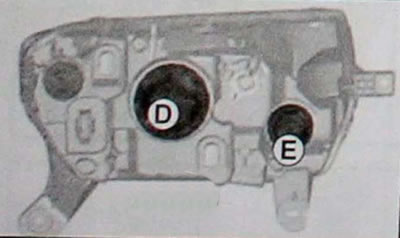

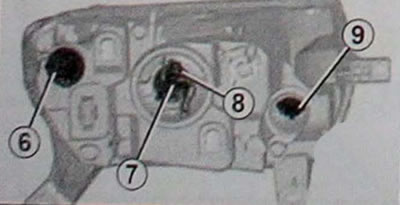

Снимите крышку (D).

Отсоедините разъем лампы (7).

Отсоедините пружинный фиксатор (8) и извлеките лампу.

Примечание: Тип лампы: Н4, не испускающая ультрафиолетовых лучей.

Внимание: Не прикасайтесь руками к стеклянной колбе лампы — держите ее за цоколь.

Перед снятием лампы запомните ее первоначальное положение, чтобы правильно установить ее обратно.

Заменив лампу, проследите за правильностью установки крышки.

Дневные ходовые огни, передние габаритные огни

Снимите крышку (Е) и извлеките лампу (9).

Примечание:Тип лампы: W21/5W LL.

Указатель поворота

Поверните на четверть оборота патрон (6) для извлечения лампы.

Примечание:Тип лампы: PY21W.

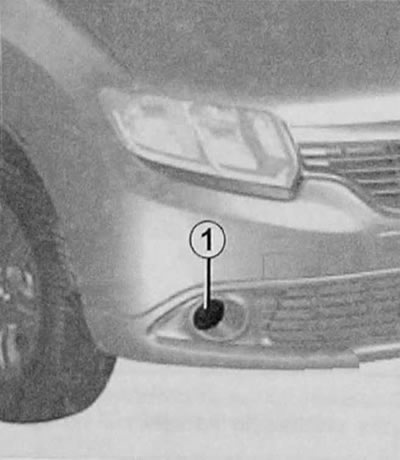

Противотуманные фары



Обратитесь на сервисную станцию компании-производителя.

Примечание: Тип лампы: HI6LL.

Внимание: Лампы находятся под давлением и могут взорваться при замене. Существует риск получить травму.

Примечание: Если вы хотите ваш автомобиль установить на противотуманные фары, обратитесь на сервисную станцию компании-производителя.

Внимание: Все работы по техобслуживанию или модификации электрооборудования вашего автомобиля должны выполняться специалистами сервисной станции компании-производителя, в противном случае неправильное подсоединение элементов электрооборудования может привести к его выходу из строя (это касается проводки, приборов и особенно генератора); кроме того, на сервисной станции имеются все необходимые инструменты для установки данного оборудования на ваш автомобиль.

Задние фонари

Седан

Габаритные огни/стоп-сигналы, указатели поворотов, задние противотуманные фары

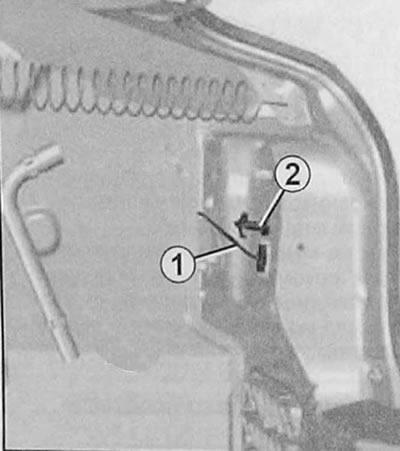

Перед снятием отметьте положение проводов (1) для обеспечения их правильного размещения впоследствии.



Выверните винт (2) и снаружи снимите блок задних фонарей.

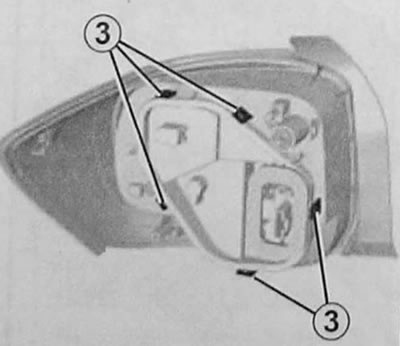

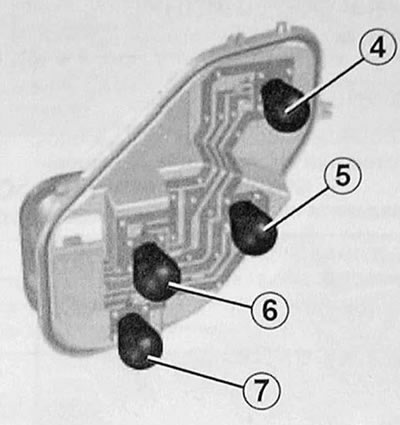

Отсоедините плату с лампами, нажав фиксаторы (3).

Хэтчбек

Габаритные огни/стоп-сигналы, указатели поворотов, задние противотуманные фары

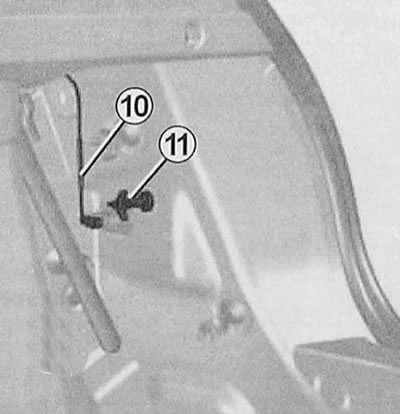

Перед снятием отметьте положение проводов (10) для обеспечения их правильного размещения впоследствии.



Выверните винт (11) и снаружи снимите блок задних фонарей.

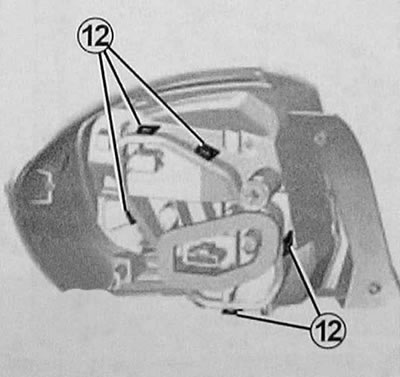

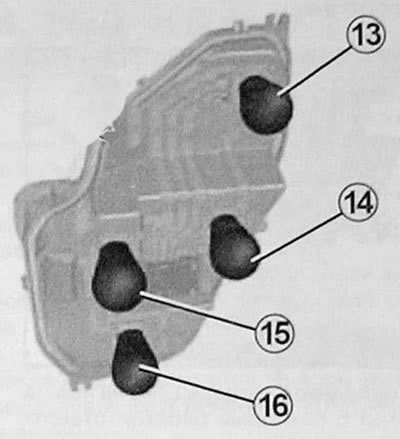

Отсоедините плату с лампами, нажав фиксаторы (12).

Универсал

Габаритные огни/стоп-сигналы, указатели поворотов, задние противотуманные фары

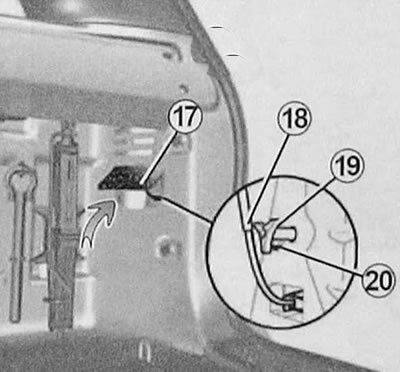

Поднимите коврик (17). Перед снятием отметьте положение проводов (18) для обеспечения их правильного размещения впоследствии.



Выкрутите винт (19), нажмите на фиксатор (20) и снимите блок-фару снаружи.

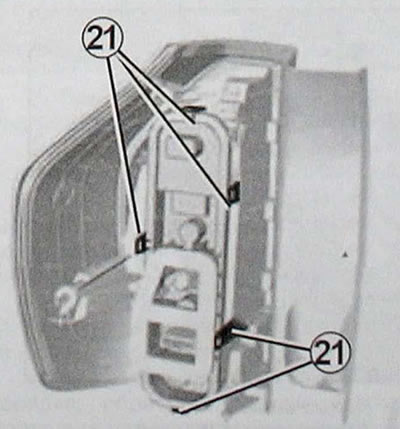

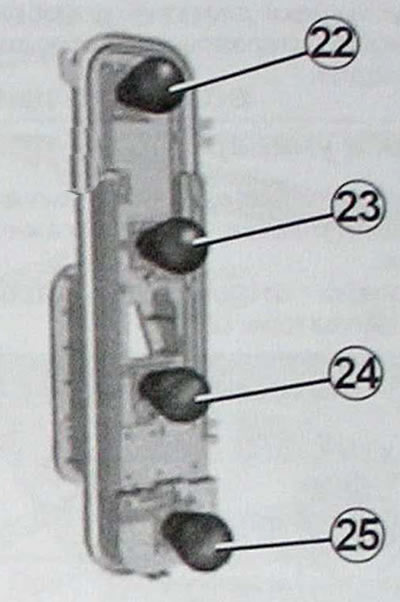

Отсоедините плату с лампами, нажав фиксаторы (21).

Верхний стоп-сигнал

Седан

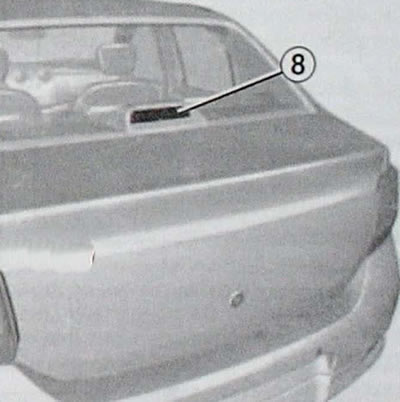

Доступ к третьему фонарю стоп-сигнала (8) осуществляется через багажное отделение.

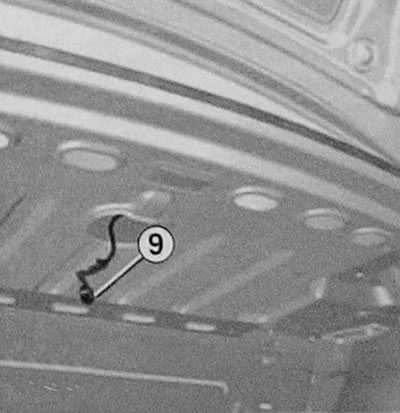

Поверните патрон (9) на четверть оборота, отсоедините его и извлеките лампу.

Примечание: Тип лампы: Р 21 W.

Для установки действуйте в обратном порядке, стараясь не повредить жгут проводов.

Хэтчбек и универсал

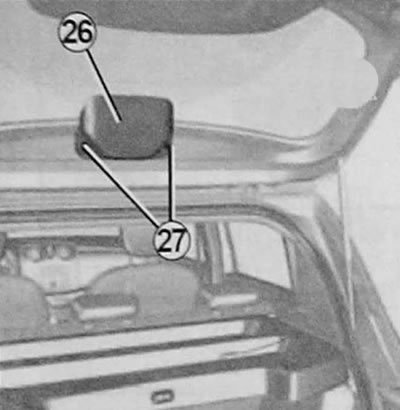

Доступ к верхнему стоп-сигналу (26) осуществляется через багажное отделение.

Осторожно отсоедените патрон, нажав на фиксаторы (27)

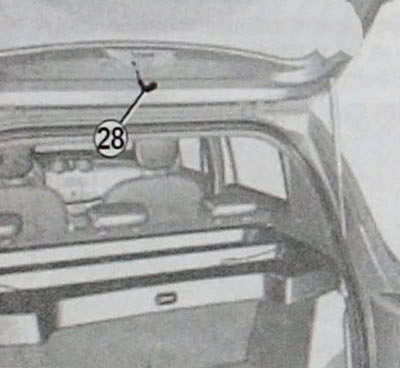

Поверните патрон (28) на четверть оборота, отсоедините его и извлеките лампу.

Примечание: Тип лампы: Р 21 IV

Подсветка номерного знака

Седан и хэтчбек

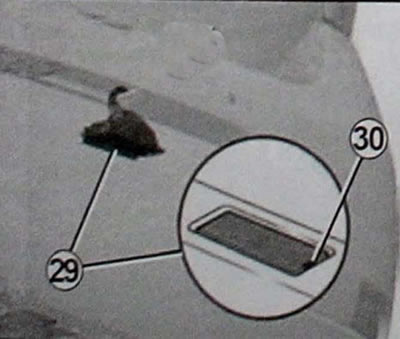

Снимите фонарь (29), нажав на фиксатор (30) с помощью плоской отвертки.

Снимите крышку фонаря для доступа к лампе.

Примечание: Тип лампы: W5W

Универсал

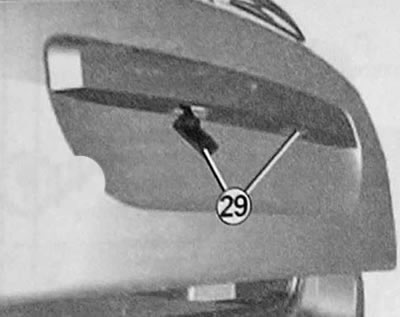

Отсоедините фонарь (29), нажав на фиксатор с помощью плоской отвертки.

Снимите крышку фонаря для доступа к лампе.

Примечание: Тип лампы: W5W.

Боковые повторители указателей поворота

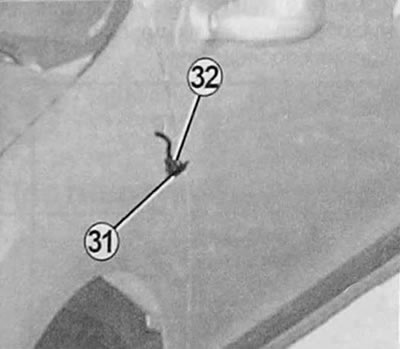

Отсоедините указатель поворота (31) с помощью плоской отвертки.

Поверните патрон (32) на четверть оборота, чтобы извлечь лампу.

Примечание: Тип лампы W5W

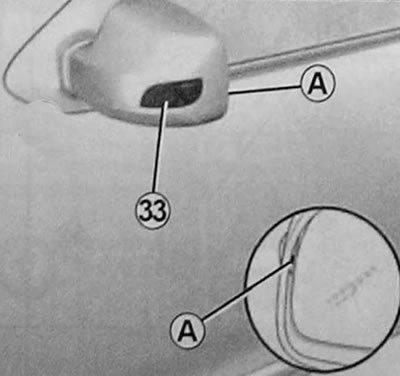

Отсоедините указатель поворота (33) с помощью плоской отвертки. Для этого расположите ее в корпусе (А) и раскачивайте указатель поворота вперед и назад.

Поверните патрон на четверть оборота, чтобы извлечь лампу.

Примечание: Тип лампы W5W

Лампы освещения салона

Плафон

С помощью инструмента типа плоской отвертки отсоедините рассеиватель.

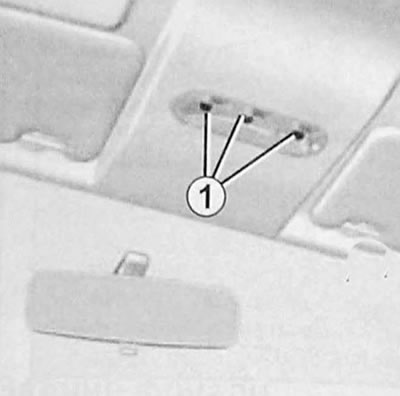

Извлеките перегоревшую лампу (1)

Примечание: Тип лампы W5W

Освещение багажного отделения (хэтчбек и универсал)

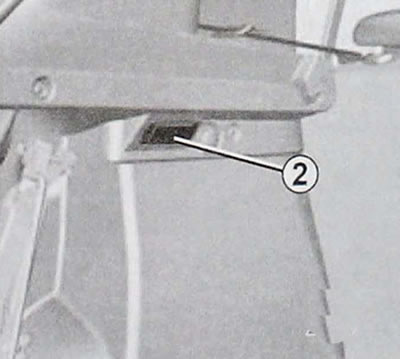

Снимите при помощи инструмента типа плоской отвертки плафон (2), нажав на лапки, расположенные с двух сторон плафона. Отсоедините плафон.

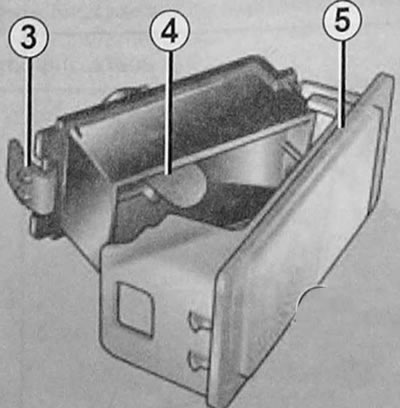

Нажмите на фиксатор (3), чтобы отсоединить рассеиватель (5)и получить доступ к лампе (4).

Примечание: Тип лампы W5W

Внимание: Лампы находятся под давлением и могут взорваться при замене. Существует риск получить травму.

Освещение багажного отделения (седан)

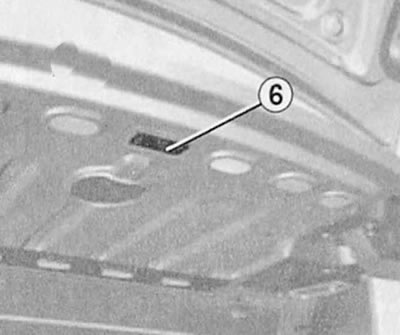

Отсоедините фонарь (6) с помощью отвертки с плоским лезвием, надавив на фиксатор и повернув фонарь внутрь багажного отделения.

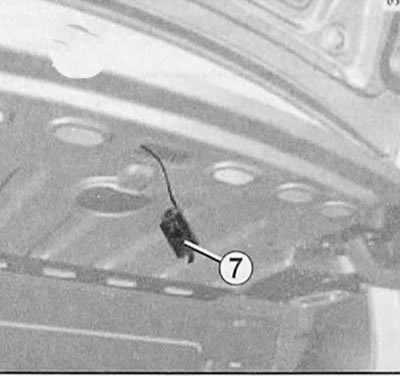

Отсоедините фонарь (7).

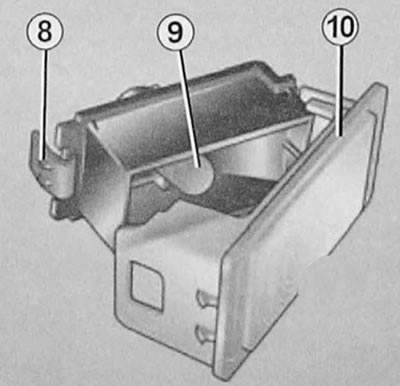

Нажмите на фиксатор (8), чтобы отсоединить рассеиватель (10) и получить доступ к лампе (9).

Примечание: Тип лампы: W5W.

Внимание: Лампы находятся под давлением и могут взорваться при замене. Существует риск получить травму.
