Внимание: В соответствии с законодательством и из предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

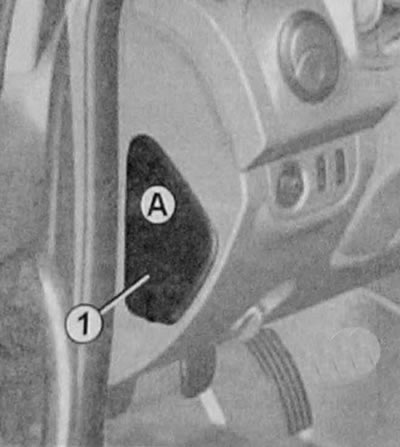

Предохранители в салоне(А)
При неисправности одного из электроприборов прежде всего проверьте соответствующие предохранители.
Отсоедините крышку (1), используя выемку.

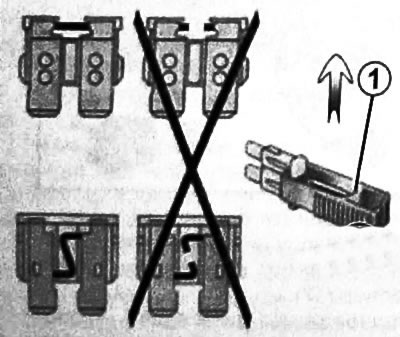

Извлеките предохранитель с помощью пинцета (1), расположенного на тыльной стороне крышки.
Чтобы извлечь предохранитель из зажима, сдвиньте его в сторону (как показано на рисунке).
Свободные гнезда для предохранителей использовать не рекомендуется.
Внимание:
- Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым, имеющим тот же номинал.
- Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
Назначение плавких предохранителей
Примечание: Наличие предохранителей зависит от степени электрооснащенности автомобиля.
| Номер | Назначение |
| А | Пустое место |
| В | Импульсный стеклоподъемник со стороны водителя |
| C-J | Свободные места |
| 1 | Электрический стеклоподъемник передней двери |
| 2 | Дальний свет левой фары |
| 3 | Дальний свет правой фары |
| 4 | Ближний свет левой фары |
| 5 | Ближний свет правой фары |
| 6 | Левые габаритные фонари |
| 7 | Правые габаритные фонари |
| 8 | Электрический стеклоподъемник задней двери |
| 9 | Задний противотуманный фонарь |
| 10 | Звуковой сигнал |
| 11 | Автоматическая блокировка дверей |
| 12 | Системы ABS- ESC,выключатель стоп-сигналов |
| 13 | Верхний светильник, импульсный стеклоподъемник, кондиционер, светильник багажного отделения |
| 14 | Система поддержания курсовой устойчивости (ESC) |
| 15 | Задний ход, стеклоочиститель |
| 16 | Регулятор/ограничитель скорости, зеркало заднего вида с подогревом, заднее стекло,сигнальная лампа непристегнутого ремня безопасности, система помощи при парковке, мультимедийная система, ветровое стекло с подогревом |
| 17 | Лампы дневного света |
| 18 | Стоп-сигнал |
| 19 | Впрыск топлива |
| 20 | Подушка безопасности |
| 21 | Перекрытие системы ГБО, перекрытие системы ГБО и системы подачи бензина или отключение роботизированной коробки передач/ автоматической коробки передач |
| 22 | Усилитель рулевого управления |
| 23 и 28 | Место резервного предохранителя для дополнительного оборудования |
| 24 | Указатели поворотов |
| 25 и 26 | ЦЭКБС (центральный электронный коммутационный блок салона) |
| 27 и 29 | Подрулевые переключатели |
| 30 | Пустое место |
| 31 | Щиток приборов |
| 32 | Аудиосистема |
| 33 | Прикуриватель |
| 34 | Диагностический разъем и разъем для аудиосистемы |
| 35 | Зеркало заднего вида с подогревом |
| 36 | Наружные зеркала заднего вида с электроприводом |
| 37 | Замок зажигания |
| 38 | Стеклоочиститель |
| 39 | Вентиляция салона автомобиля |

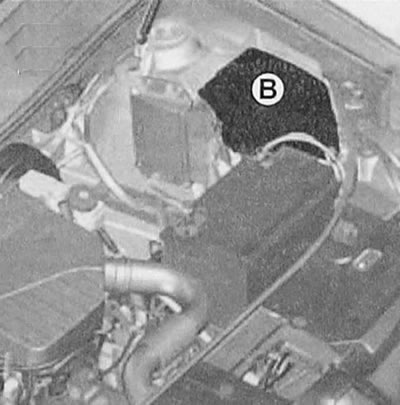

Плавкие предохранители в моторном отсеке (В)
Некоторые системы защищены предохранителями, находящимися в моторном отсеке, в блоке В.
Тем не менее ввиду затрудненного доступа рекомендуем вам обращаться для замены этих предохранителей на сервисную станцию компании-производителя.
Особенности автомобилей с ГБО

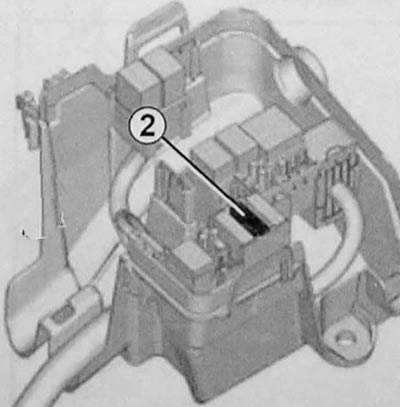

Специальный предохранитель для прерывания работы ГБО (2) находится в блоке В.
Внимание:
- При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. Также помните, что вентилятор системы охлаждения может включиться в любой момент. Это позволит избежать травм.
- Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал.
- Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
