- a) Отсоедините кабель массы от батареи.
- b) Помните, если свет только что был включен, лампа может быть чрезвычайно горячая.
- с) Всегда проверяйте контакты лампы и держателя. Следите за тем, чтобы был хороший металлический контакт между лампой, питающим проводом и землей. Перед установкой новой лампы удалите коррозию или грязь.
- d) Везде, где установлены лампы с штыковыми цоколем (обратитесь к Спецификациям), убедитесь, что лепестковые контакты надежно прикреплены к лампе.
- e) Всегда устанавливайте новую лампу номинальной мощности. И чтобы она была чистой; это особенно касается ламп фар.
Фара

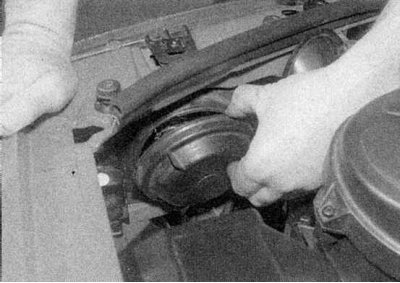

1. Снимите крышку с задней части блока фары; если установлена круглая крышка, поверните ее на 90°, а если установлена прямоугольная крышка, то выпустите крепежную скобу (обратитесь к сопроводительной иллюстрации).

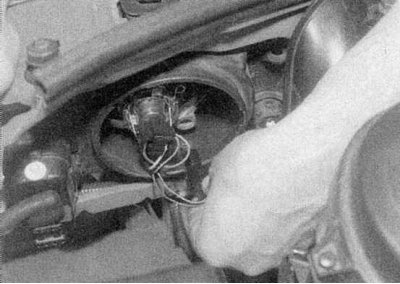

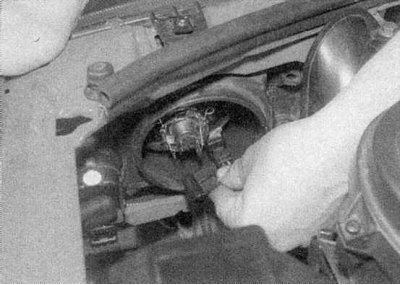

2. Отсоедините разъем электропроводки от задней части лампы (обратитесь к сопроводительной иллюстрации).

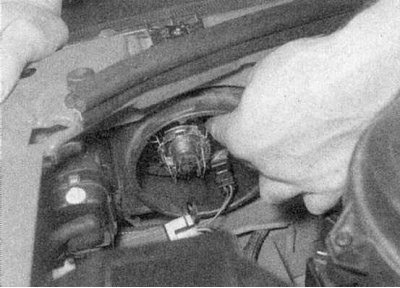

3a. Отцепите и освободите концы крепежной скобы лампы.

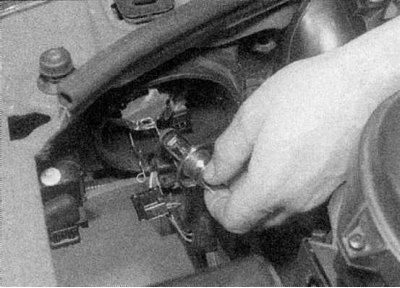

3b. Cнимите ее (обратитесь к иллюстрациям).
4. При установке новой лампы, используйте ткань, чтобы не касаться стеклянной колбы пальцами; влага из воздуха и жир из кожи могут быть причиной потемнения и быстрого выхода из строя лампы этого типа. Если Вы случайно коснулись колбы лампы, протрите ее тканью, смоченной чистым метиловым спиртом.
5. Установите новую лампу. Следите за тем, чтобы блокирующие язычки были правильно помещены в прорезях патрона. Зафиксируйте лампу пружинной скобой.
6. Подсоедините разъем электропроводки и установите крышку.
Передний габаритный фонарь
1. Снимите крышку с задней части блока фары (обратитесь к параграфу 2 выше).

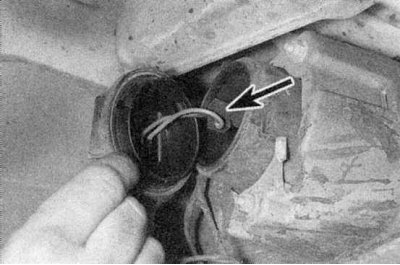

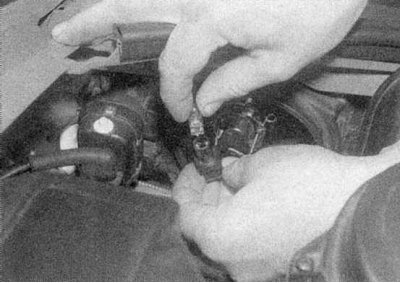

2a. Поверните держатель лампы габаритного фонаря и снимите его с боковой фары.

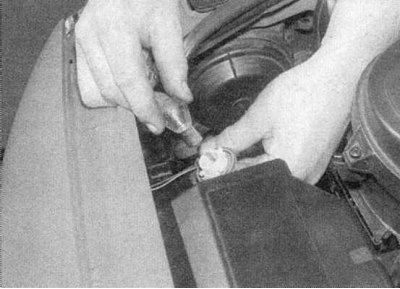

2b. Вытяните лампу из держателя (обратитесь к иллюстрациям).
3. Производите установку в обратном снятию порядке.
Противотуманная фара
Модели хэтчбек, седан и Scenic
1. Снимите противотуманную фару как описано в Разделе Снятие и установка блоков внешних фонарей.
2. Поверните крышку и снимите ее с задней части блока фонаря. Отцепите и освободите концы крепежной скобы лампы, затем снимите ее.
3. При установке новой лампы, используйте ткань, чтобы не касаться стеклянной колбы пальцами, влага из воздуха и жир могут быть причиной потемнения и выхода из строя лампы этого типа. Если Вы случайно коснулись колбы лампы, протрите ее тканью, смоченной чистой метиловым спиртом.
4. Установите новую лампу. При этом следите за тем. чтобы блокирующие язычки были правильно помещены в прорезях патрона. Зафиксируйте лампу пружинной скобой.
5. Подсоедините разъем электропроводки и установите крышку.
6. Установите противотуманную фару как описано в Разделе Снятие и установка блоков внешних фонарей.
Модели купе
1. Чтобы облегчить доступ, взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках.
2. Поверните крышку и снимите ее с задней части блока фонаря (обратитесь к сопроводительной иллюстрации).

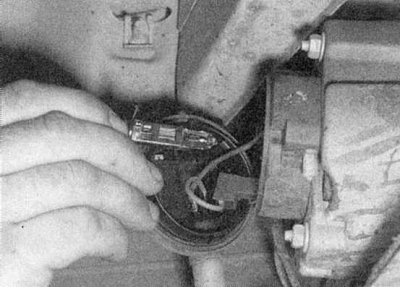

3. Отсоедините разъем электропроводки, затем освободите крепежную скобу и снимите лампу (обратитесь к сопроводительной иллюстрации).
4. Производите установку в обратном порядке.
Передний указатель поворота

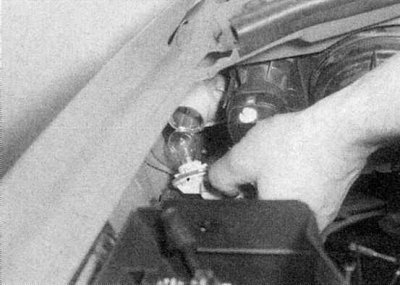

1a. Поверните держатель лампы против часовой стрелки и снимите его с задней части блока фонаря.
1b. Нажмите лампу и поверните ее против часовой стрелки (обратитесь к иллюстрациям).
2. Производите установку в обратном порядке.
Передний боковой указатель поворота

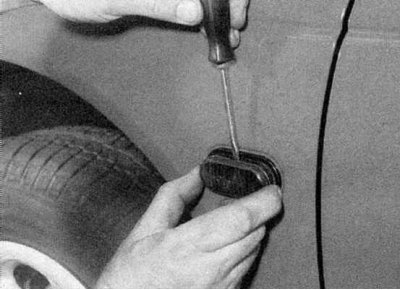

1. Аккуратно отожмите блок фонаря и снимите его с крыла (обратитесь к сопроводительной иллюстрации).

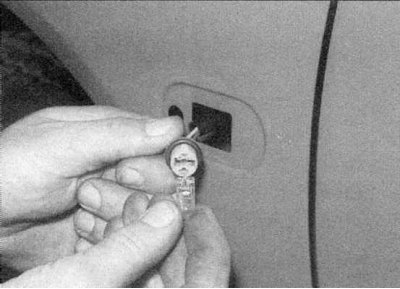

2a. Поверните держатель лампы против часовой стрелки и снимите его с фонаря.

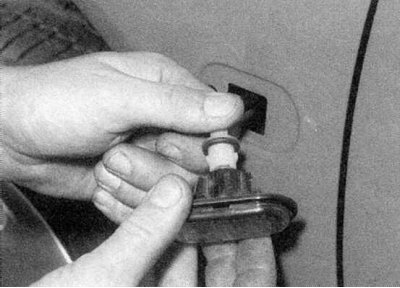

2b. Вытяните лампу из держателя (обратитесь к иллюстрациям).
3. Производите установку в обратном порядке.
Блок заднего фонаря

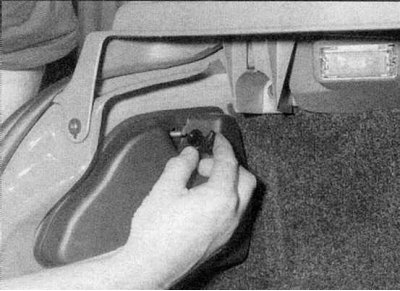

1. На моделях Хэтчбек и Купе, во внутренней части багажного отсека отверните верхнюю крепежную гайку и поверните крышку (обратитесь к сопроводительной иллюстрации).

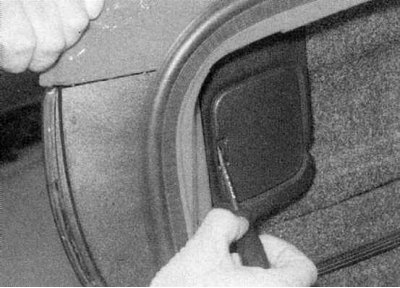

2. На моделях Седан и Scenic, снимите крышку от задней части блока фонаря (обратитесь к сопроводительной иллюстрации). На моделях Scenic, крышка находится внутри панели отделки вкладыша арки колеса.

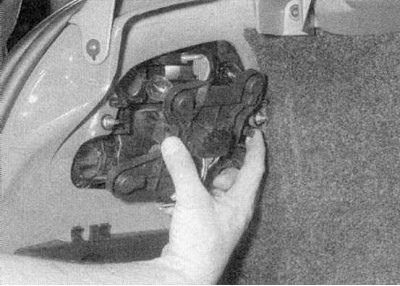

3. Выпустите крепежные скобы и снимите сборку держателя ламп с задней части блока фонаря (обратитесь к сопроводительной иллюстрации).

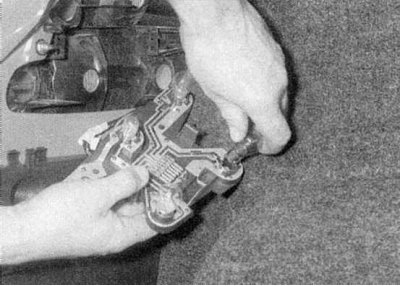

4. Нажмите соответствующую лампу и поверните ее против часовой стрелки (обратитесь к сопроводительной иллюстрации).
5. Установка проводится в обратном порядке.
Задний фонарь, установленный в крышку багажника
Модели купе

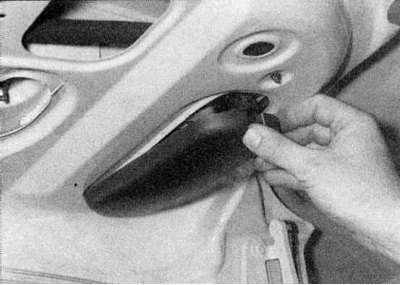

1. Откройте крышку багажника, затем отсоедините крышку в задней части фонаря (обратитесь к сопроводительной иллюстрации).

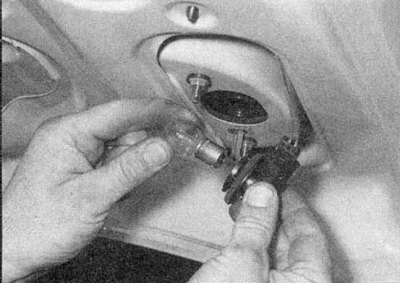

2. Поверните держатель лампы и снимите его с задней части блока фонаря. Нажмите лампу и поверните ее против часовой стрелки (обратитесь к сопроводительной иллюстрации).
3. Установка проводится в обратном порядке.
Модели седан
1. Откройте крышку багажника, затем отсоедините крышку в задней части фонаря.
2. Поверните держатель лампы и снимите его с задней части блока фонаря. Нажмите лампу и поверните ее против часовой стрелки.
3. Установка проводится в обратном порядке.
Модели Dcenic
1. Откройте заднюю дверь, открывающуюся вверх, и отсоедините крышку в панели отделки задней двери.
2. Снимите соответствующий держатель, затем снимите лампу, нажав и повернув ее против часовой стрелки.
3. Установка проводится в обратном порядке.
Дополнительный стоп-сигнал

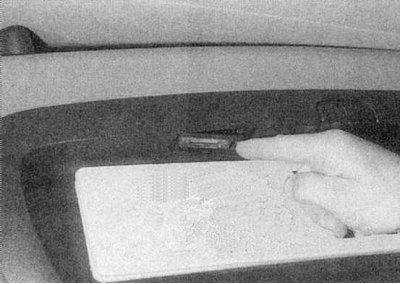

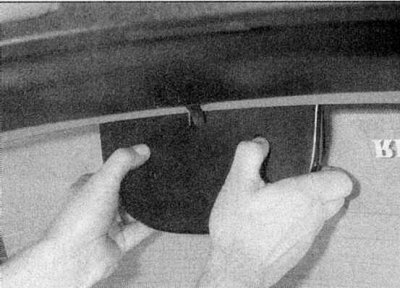

1. На моделях Хэтчбек, откройте заднюю дверь, затем нажмите крепежные скобы и снимите крышку с обратной стороны блока фонаря (обратитесь к сопроводительной иллюстрации).
2. На моделях Купе, откройте крышку багажника, чтобы получить доступ к задней части блока фонаря.

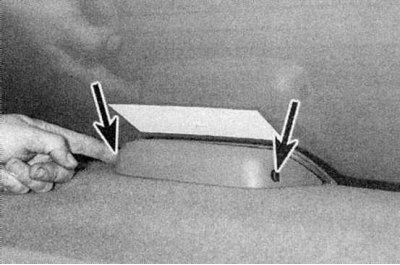

3. На моделях Седан, работая в салоне, нажмите крепежные скобы и снимите крышку с задней части блока фонаря (обратитесь к сопроводительной иллюстрации).
4. На моделях Scenic, откройте заднюю дверь и снимите две пробки в отверстиях позади блока фонаря. Вставьте отвертку в каждое отверстие, освободите блок фонаря с внешней стороны задней двери.

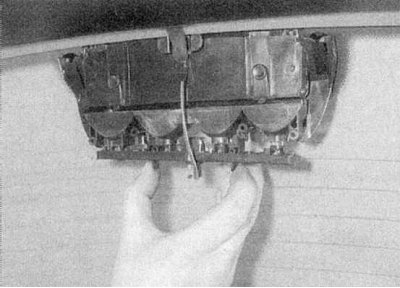

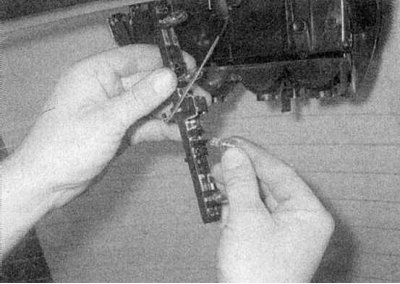

5a. На всех моделях, выпустите перекидные скобы и снимите держатель ламп от задней части блока фонаря.
5b. Вытяните соответствующую лампу из держателя (обратитесь к иллюстрациям).
6. Установка проводится в обратном порядке.
Подсветка номерного знака

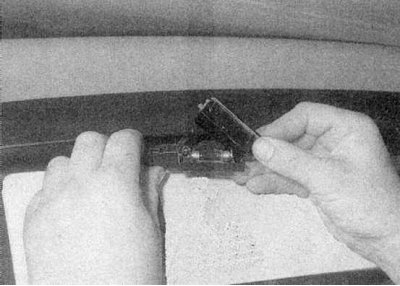

1a. Аккуратно отожмите отверткой блок фонаря.
1b. Отсоедините крышку (где имеется) и вытащите лампу из контактов (обратитесь к иллюстрациям).
2. Производите установку в обратном снятию порядке.
