Замена ламп в приборах освещения (Renault 19)

Передние указатели поворота

1. Через моторный отсек снимите пружинный фиксатор указателя поворота с корпуса основной фары.

2. Снимите указатель поворота снаружи.

3. Отпустите штыковой затвор вращением против часовой стрелки и выньте лампу накаливания из оправы.

4. При установке корпуса лампы обратите внимание, чтобы направляющие корпуса указателя поворота и корпуса лампы были правильно соединены.

5. После установки проверьте правильность указателя поворота.

Боковые указатели поворота

1. Отверткой осторожно приподнимите указатель поворота из выреза крыла.

2. Отпустите штыковой затвор вращением против часовой стрелки и выньте лампу из оправы.

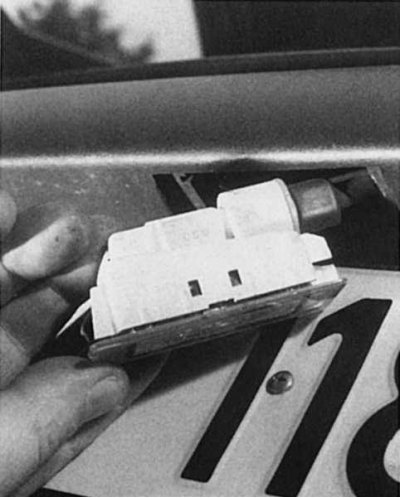

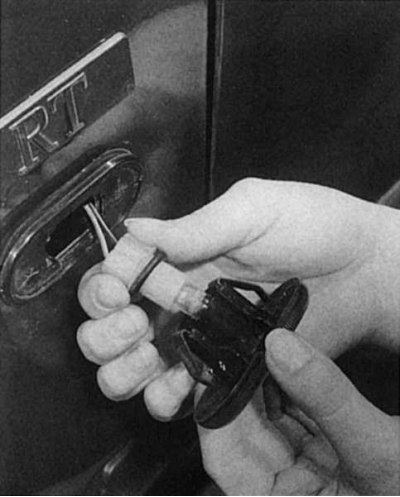

Справа: Все лампы наружного освещения можно заменить, пользуясь только отверткой. Здесь показана замена лампы бокового указателя поворота. Порядок замены ламп описан ранее.

Слева: Замена неисправной лампы освещения номерного знака осуществляется также очень просто. Важно, наряду с правильной установкой штырькового соединения, проверить правильность установки оправы лампы и рассеивателя в корпусе фонаря, так как фонарь освещения номерного знака особенно подвержен воздействию влаги.

Задние фонари

[Смотрите первоисточник на этом ресурсе: RENAULTBOOK.ru]

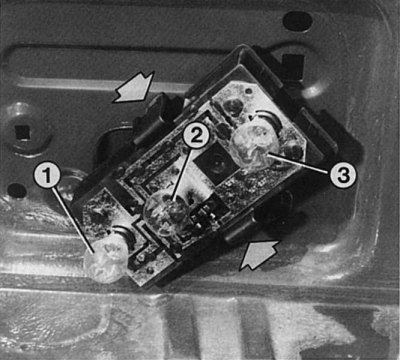

При снятии заднего фонаря для замены испорченной лампы сдавите две упругие накладки (показано стрелками) и выньте держатель лампы из фонаря (на рисунке держатель лампы левого заднего фонаря). Для проверки держатель лампы может быть подключен к разъему без заднего фонаря. На установленном фонаре проверьте правильность положения штырькового соединения. На рисунке обозначены:



1. Откройте дверь багажника и открутите в багажнике два винта крепления корпуса заднего фонаря.

2. Снимите пластиковое покрытие.

3. Отсоедините разъемы.

4. Снимите снаружи корпус фонаря.

5. Выньте держатель лампы из корпуса, сжав пластмассовые выступы.

6. Отсоедините штыковой затвор испорченной лампы и выньте ее из патрона.

7. При замене двухнитевой лампы стоп-сигнала и задних габаритов следите за тем, чтобы центрирующий упор был правильно вставлен в цоколь лампы.

8. Перед тем, как установить корпус светильника, при необходимости, очистите уплотнительную прокладку на вырезе кузова и нанесите на него небольшое количество силиконовой смазки.

9. Подсоедините разъемы и проверьте работу ламп.

10. Перед тем как закрепить винтами корпус светильника, проверьте правильность расположения пластмассового кожуха.

Задние противотуманные фонари

1. Откройте дверь багажника и снимите покрытие облицовки двери багажника.

2. Поверните держатель лампы против часовой стрелки и снимите его с корпуса лампы.

3. Отсоедините штыковой затвор, вращая против часовой стрелки, и выньте лампу из патрона.

4. При установке корпуса лампы следите, чтобы направляющие держателя лампы и ее корпуса были правильно соединены друг с другом. После этого зафиксируйте держатель лампы, вращая по часовой стрелке.

Выключатель огней заднего хода

Включение огней заднего хода происходит благодаря выключателю, расположенному в коробке передач, когда на него нажимает соответствующая тяга управления при включении заднего хода.

1. Если при включенной передаче заднего хода фонари заднего хода не горят, то проверьте сначала плавкий предохранитель.



2. Если он исправен, то снимите провод с выключателя заднего хода и замкните контакты проволокой. Если фонари заднего хода загорелись, значит выключатель неисправен.

3. Если фонари заднего хода не горят, то неисправна проводка (если лампы накаливания исправны).

Лампа освещения номерного знака

1. Осторожно выньте фонарь из бампера, аккуратно подцепите отверткой.

2. Отжимая боковые удерживающие выступы, выньте корпус светильника из рассеивателя.

3. Выньте софитную лампу из пружинного крепления.

Внутреннее освещение

Слева: лампы внутреннего освещения или освещения вещевого ящика можно извлечь из держателей с помощью маленькой отвертки. Софитные 10- или 5- Вт лампы зафиксированы пружинным фиксатором.

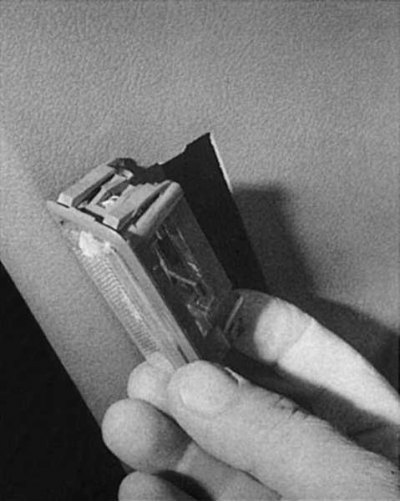

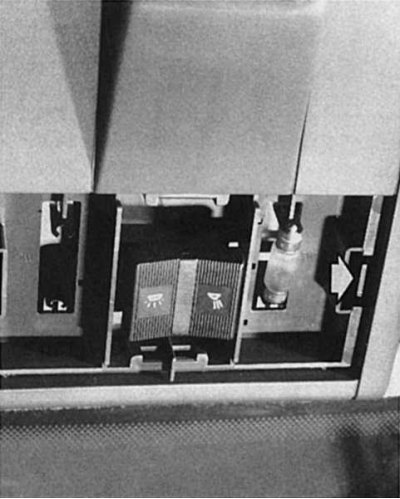

Справа: отверткой приподнять кожух комбинированного светильника внутреннего освещения, чтобы заменить софитную лампу (7 Вт). Чтобы добраться до контактного соединения, нужно вынуть держатель лампы из потолка автомобиля. Для этого слева и справа сожмите пружинный фиксатор (показан стрелкой) к центру.


Софитная лампа (7 Вт) должна гореть при открытой двери и соответствующем положении выключателя. Она постоянно получает электрический ток непосредственно от аккумулятора. Для снятия плафона Вам понадобится тонкая отвертка или нож.



1. Выньте осторожно с помощью тонкой отвертки из корпуса фонаря кожух светильника (ослабив пружинный фиксатор) вместе с рассеивателем и фонариком для чтения.

2. Выньте неисправную лампу из пружинного держателя.

Дверные выключатели освещения

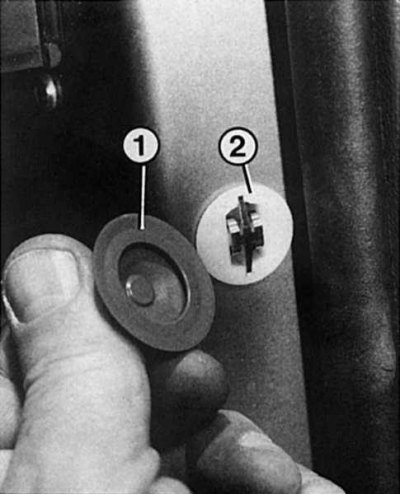

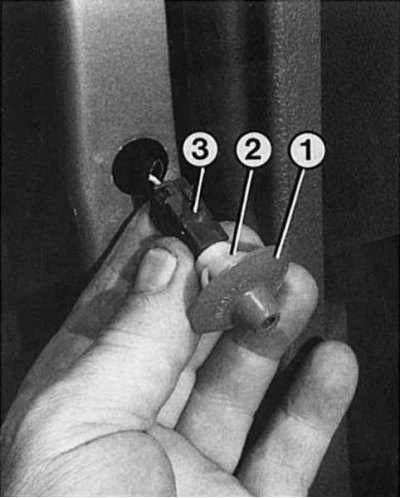

Неисправности в новых дверных выключателях освещения передних дверей остались в прошлом. Основным условием этого является правильно установленная пластмассовая уплотнительная манжета (1) вокруг наконечника выключателя (2). Окисленный и вследствие этого неработающий выключатель можно очистить и обработать контактным спреем. При необходимости проверьте штекерное соединение (3).


Внутреннее освещение включается и выключается при соответствующем положении контактного выключателя в стойке двери. Выключатели передних и задних дверей немного отличаются по своей конструкции. При неисправностях:



1. Передний дверной выключатель освещения: маленькой отверткой выньте выключатель из A-образной стойки и отсоедините разъем; при этом остальные двери должны быть закрыты.

2. Куском провода замкните оба контакта.

3. Если внутреннее освещение при этом работает, то причина неисправности — поврежденный коррозией дверной выключатель освещения. Выключатель следует заменить, аккуратные автолюбители могут открыть выключатель и зачистить контакты.

4. Задний дверной выключатель освещения: на установленном выключателе снимите резиновое покрытие и замкните оба контакта, при этом остальные двери должны быть закрыты.

5. Если освещение при этом работает, то причина неисправности — поврежденный коррозией дверной выключатель освещения. Это возможно при неправильно одетом резиновом покрытии.

6. Выньте дверные выключатели освещения из их гнезд.

7. Зачистите все контакты.

8. Если разъем контакта поломан или погнут, то дверной выключатель освещения следует заменить.

9. Оба выключателя: при снятии штекера следите за тем, чтобы провод не попал в стойку двери.

10. Если провод провалился в стойку двери, снимите напольное покрытие и, соответственно, облицовку B-образной стойки, чтобы иметь возможность вытащить провод.

Освещение вещевого ящика

Чтобы аккумуляторная батарея не села, софитная лампа работает только при включенных габаритах или основном свете.

1. Откройте вещевой ящик.

2. Тонкой отверткой выньте держатель лампы из гнезда.

3. Выньте софитную лампу (5 Вт) из пружинного крепления.

4. При монтаже крепления лампы следите за тем, чтобы разъем был хорошо соединен.

Подсветка прикуривателя

Renault 19 оснащен прикуривателем, который подсвечивается при включенном свете от 1,4 Вт лампочки накаливания.

1. Выньте пепельницу из средней консоли.

2. Осторожно выньте корпус прикуривателя с кольцом освещения из консоли. Возможно, придется воспользоваться тонкой отверткой.

3. Снимите наконечник провода.

4. Снимите кольцо освещения со штепсельной розетки. Для этого сожмите два удерживающих выступа в штепсельной розетке.

5. Замените лампу накаливания (оправа со штыковым креплением).

Освещение регулятора отопления

1. Снимите покрытие под переключателем (2 винта). Покрытие откиньте назад и снимите.

2. Снимите регулятор отопления и вентиляции (2 винта). Надавите на узел и вытащите его снизу из-под панели приборов.

3. Переверните регулятор отопления и вентиляции. Для обеспечения пространства для работы, при необходимости отсоедините разъемы.

4. Поверните оправу светильника против часовой стрелки и выньте ее, затем замените лампу накаливания вместе с оправой.

Фонарь освещения багажника

Фонарь освещения багажника включается на Renault 19 контактным выключателем, расположенным рядом с замком двери багажника. Корпус светильника с софитной лампой на 5 Вт расположен сбоку под накладкой в выемке.

1. Осторожно, с помощью тонкой отвертки, выньте фонарь освещения багажника из выемки.

2. Замените софитную лампу и проверьте ее работу.

3. Если лампа не горит, отсоедините провод от выключателя и подсоедините его к массе.

4. Если при этом лампа горит, то неисправен контактный выключатель.



5. Возможно также, что выключатель заело.

6. В этом случае снимите переключатель и несколько раз сильно нажмите и отпустите его.

7. Если проверка не принесла результата, замените выключатель.

8. Может быть, однако, что неисправна проводка.
