Примечание. Замена ламп для наглядности показана на снятой блок-фаре.
1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи...
3. ...и снимите крышку фары.
Примечание. Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.

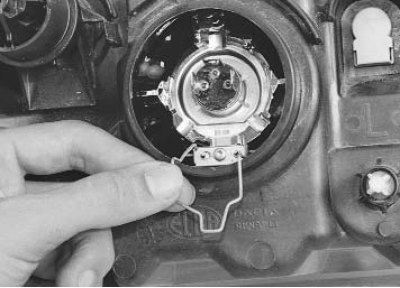

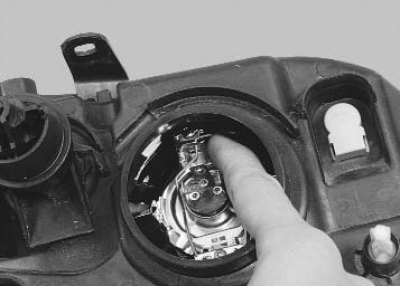

4. Выведите пружинный фиксатор из крючков на отражателе...
5. ...откиньте фиксатор...

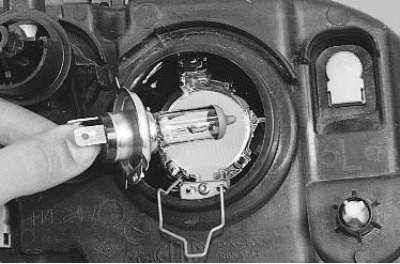

6. ...и выньте лампу головного света.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
8. Установите на место крышку.

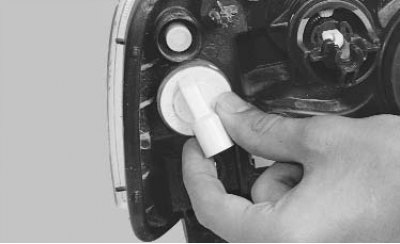

9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары.

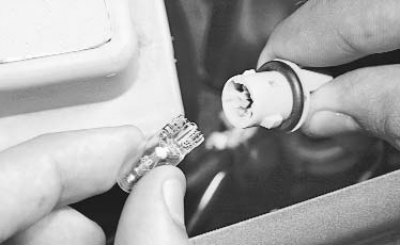

10. Извлеките из патрона бесцокольную лампу.
11. Вставьте в патрон новую лампу и установите патрон на место.
12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)...
13. ...и извлеките его из блок-фары.

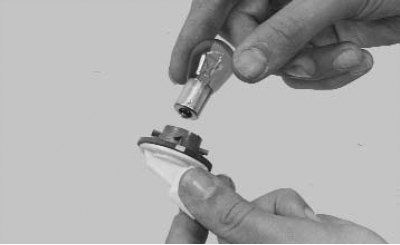

14. Поверните лампу против часовой стрелки и извлеките из патрона.
15. Установите новую лампу в патрон и патрон в блок-фару.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»).

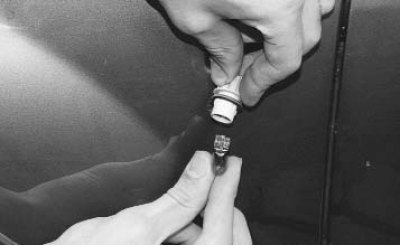

3. Извлеките лампу из патрона.
4. Вставьте новую лампу в патрон, а патрон в корпус указателя.
5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите задний фонарь (см. «Замена заднего фонаря»).

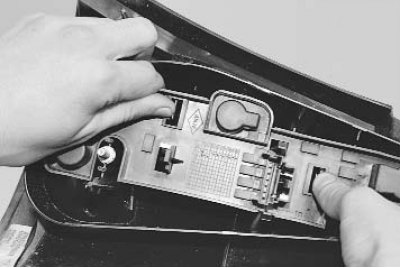

3. Нажмите пальцами на фиксаторы...

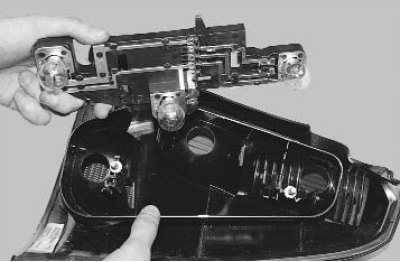

4. ...и снимите заднюю крышку фонаря в сборе с патронами ламп.

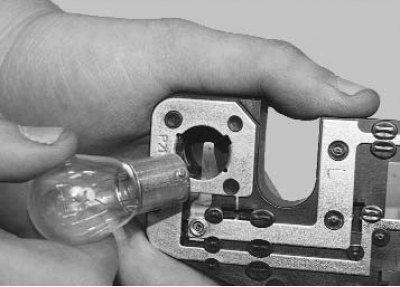

5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона.
6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.
7. Установите детали в порядке, обратном снятию.
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

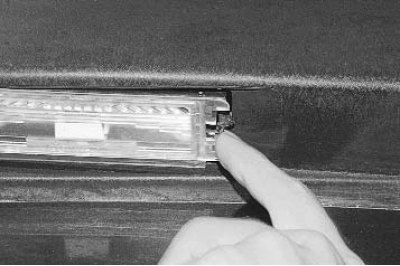

2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере.

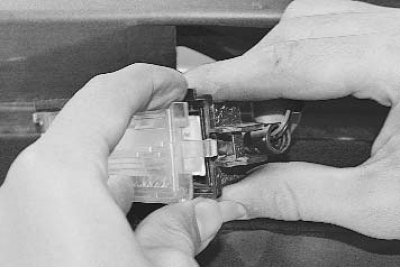

3. Отожмите фиксатор и снимите рассеиватель фонаря.

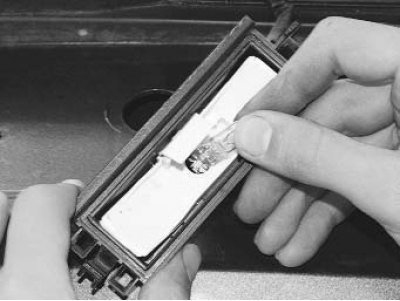

4. Извлеките бесцокольную лампу из патрона.
5. Установите новую лампу.
6. Установите детали в порядке, обратном снятию.
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

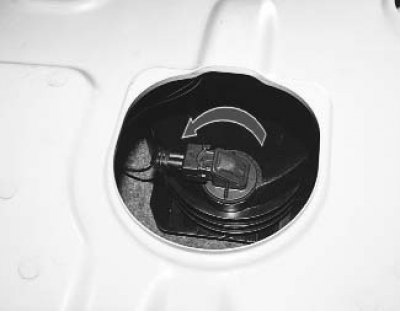

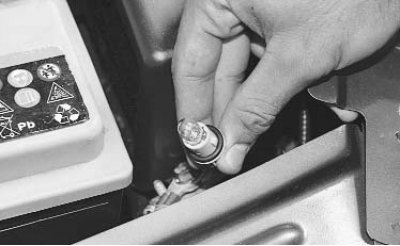

2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки...

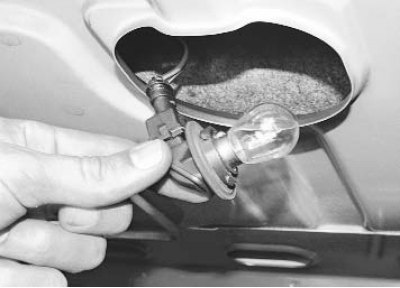

3. ...и снимите его.
4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
5. Установите детали в порядке, обратном снятию.
Примечание. Один из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора.
Для замены лампы в плафоне освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

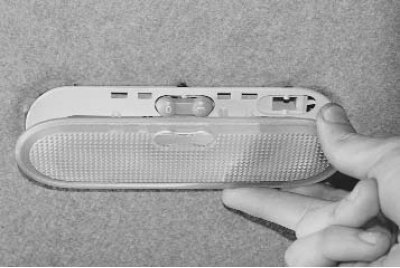

2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона.

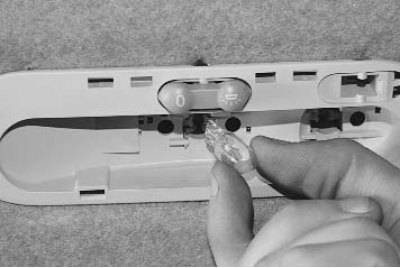

3. Извлеките лампу из патрона.
4. Вставьте новую лампу.
5. Установите рассеиватель плафона.
Для замены лампы в плафоне освещения багажника выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

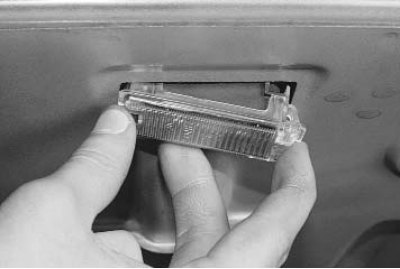

2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля.

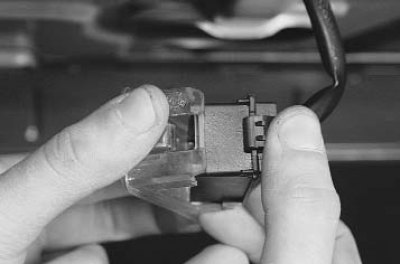

3. Нажмите на фиксатор и снимите рассеиватель плафона.

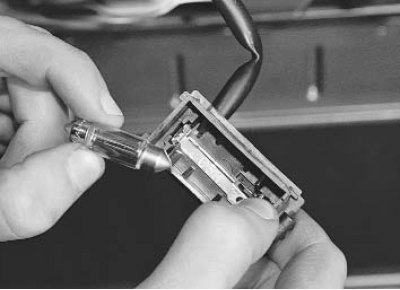

4. Отожмите пружинный контакт и извлеките лампу.
5. Вставьте новую лампу в плафон.
6. Установите детали в порядке, обратном снятию.
Для замены лампы подсветки патрона прикуривателя выполните следующие операции.
1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»).

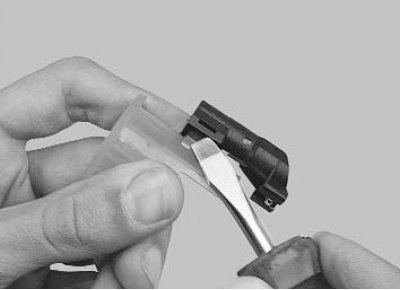

2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя.
3. Разжав края корпуса, сдвиньте...

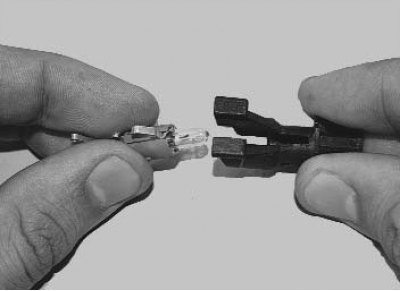

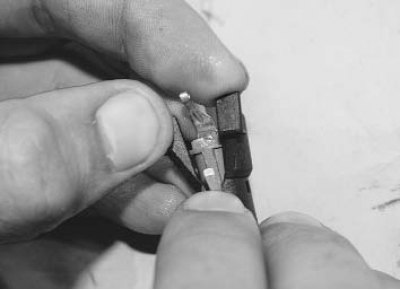

4. ...и извлеките патрон лампы подсветки.

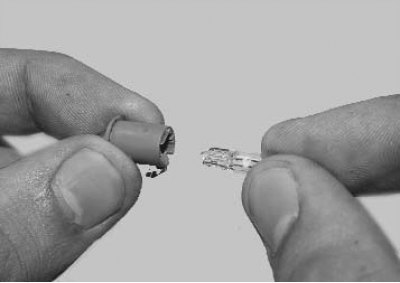

5. Извлеките лампу из патрона и замените ее.
6. Установите детали в порядке, обратном снятию.
