Вам потребуются: все инструменты, необходимые для снятия воздушного фильтра, и торцовая головка «на 10».
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

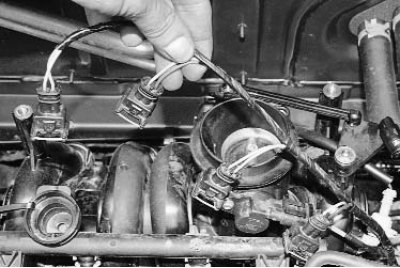

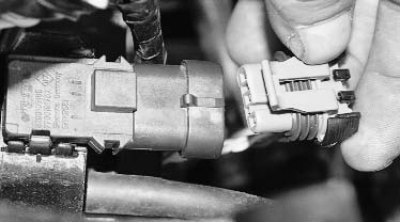

4. Отжав фиксаторы, отсоедините колодки жгута проводов от форсунок...

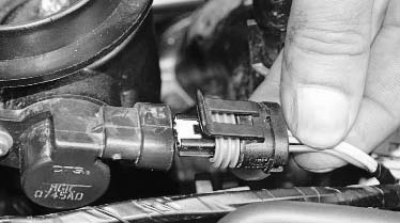

5. ...от датчика положения дроссельной заслонки...

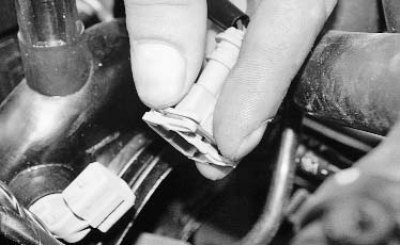

6. ...датчика абсолютного давления...

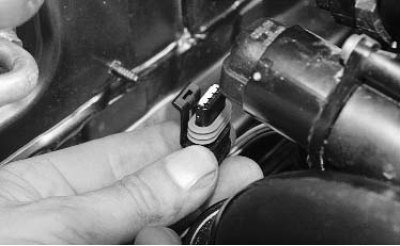

7. ...датчика температуры всасываемого воздуха...
Источник расположен на сайте: RENAULTBOOK.ru
8. ...и регулятора холостого хода.

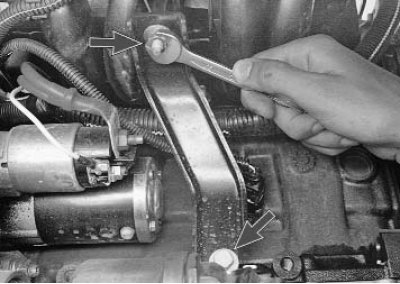

9. На стороне двигателя, обращенной к щиту передка, отверните гайку крепления распорки к впускной трубе, выверните болт ее крепления к блоку цилиндров...

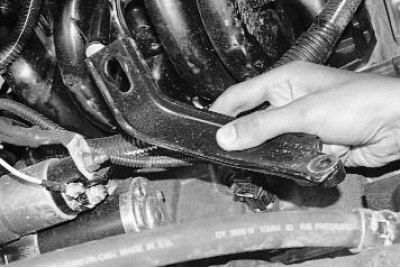

10. ...и снимите распорку.

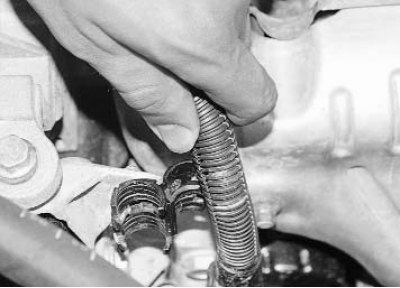

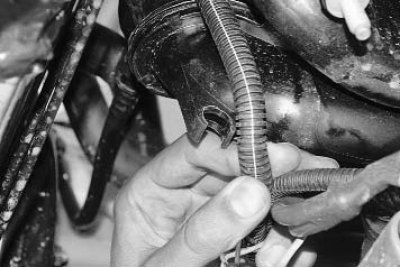

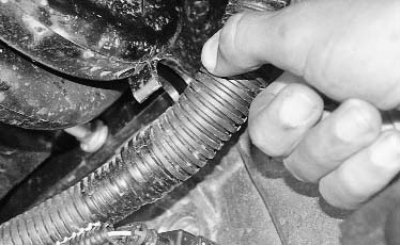

11. Выведите моторный жгут из держателей на впускной трубе сзади...
12. ...и спереди.

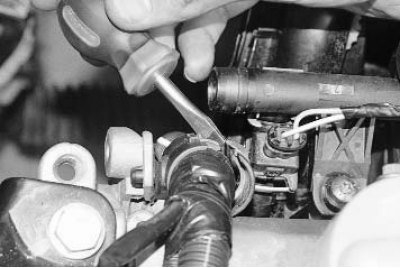

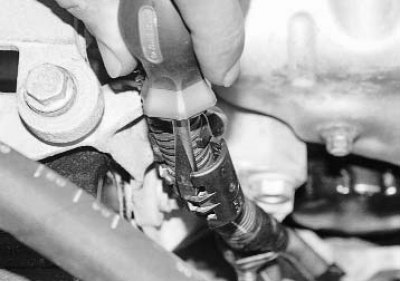

13. Отстегнув отверткой верхние держатели моторного жгута спереди...
14. ...и сзади...

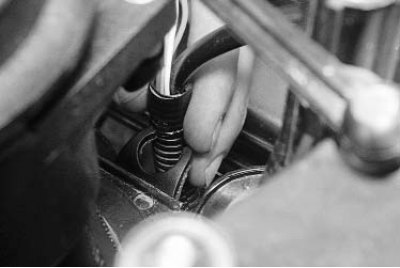

15. ...извлеките жгут из переднего...
16. ...и заднего держателей.

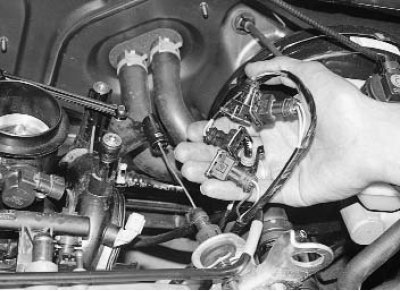

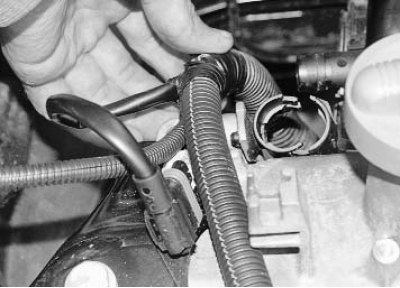

17. Извлеките жгут из среднего верхнего держателя на впускной трубе...
18. ...и отведите его в сторону.

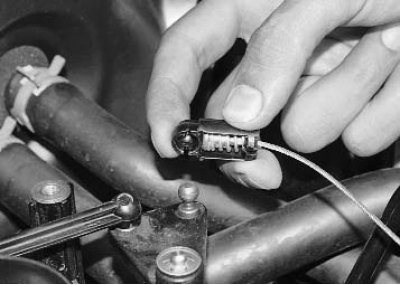

19. Снимите с шарового пальца промежуточного рычага наконечник троса привода дроссельной заслонки.
20. Отсоедините от впускной трубы шланг продувки адсорбера.

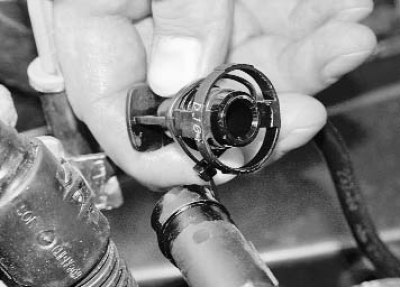

21. Отсоедините от топливной рампы топливопровод (см. «Снятие и установка топливной рампы»).

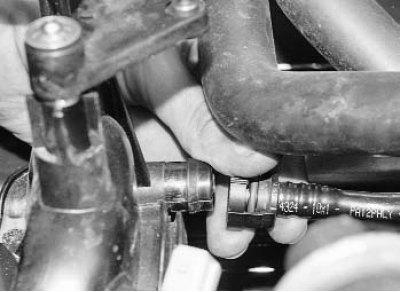

22. Отсоедините от впускной трубы шланг к вакуумному усилителю тормозов, сжав фиксаторы его крепления.
Примечание. При определенных навыках исполнителя вышеперечисленные операции по отсоединению шлангов и проводов можно не выполнять, так как для замены прокладок впускной трубы достаточно отвести ее от головки блока цилиндров настолько, насколько позволяет гибкость шлангов и проводов. Дальнейшие операции по снятию впускной трубы для наглядности показаны на снятой головке блока цилиндров.
23. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла»).

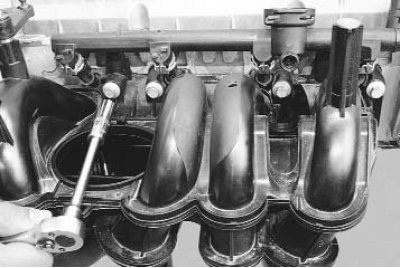

24. Выверните четыре болта верхнего крепления...
25. ...отверните три гайки нижнего крепления...

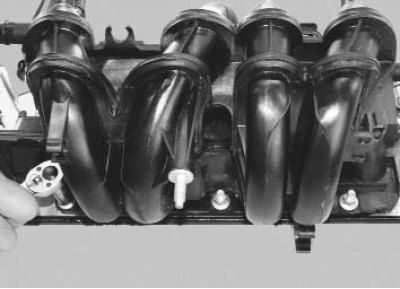

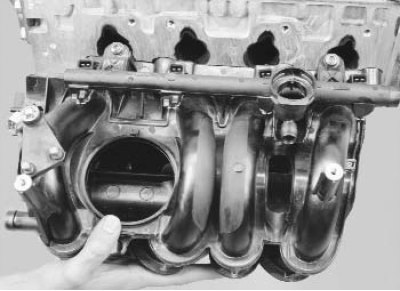

26 ...и отсоедините впускную трубу от головки блока цилиндров.

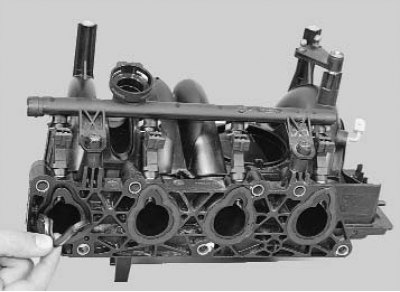

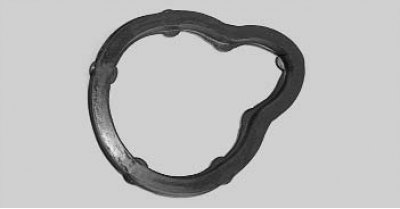

27. Извлеките прокладки из пазов фланцев впускной трубы. Очистите пазы от остатков старых прокладок.
Примечание. Сильно обжатые, затвердевшие или надорванные прокладки замените.

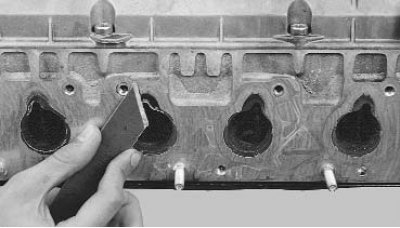

Перед установкой впускной трубы очистите фланец головки блока от остатков старой прокладки.
28. Уложите прокладки в пазы фланцев впускной трубы и установите впускную трубу на головку блока цилиндров. Болты и гайки крепления впускной трубы затяните равномерно крест-накрест, начиная с крайних гаек и болтов и переходя к средним, моментом 25 Н·м (2,5 кгс·м).
29. Установите все снятые детали и узлы в порядке, обратном снятию.
