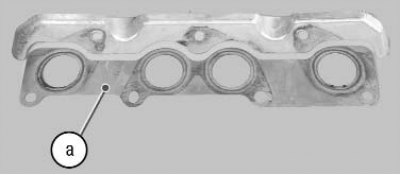

При нарушении герметичности этой прокладки происходит прорыв отработавших газов наружу, сопровождающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.
Вам потребуются: торцовая головка, ключ «на 10».

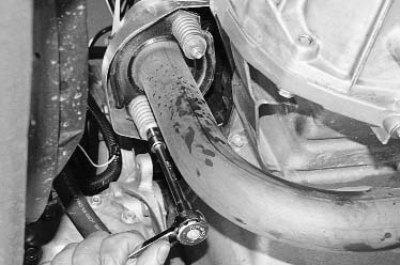

1. Отсоедините от выпускного коллектора приемную трубу (см. «Замена элементов системы выпуска отработавших газов»).
Примечание. При определенных навыках исполнителя при замене прокладки выпускного коллектора можно не отсоединять полностью приемную трубу от коллектора. Достаточно отвернуть гайки крепления фланца трубы до конца шпилек, не снимая гайки совсем. При этом выпускной коллектор можно будет снять со шпилек головки блока цилиндров и отвести от нее на расстояние, необходимое для снятия прокладки.

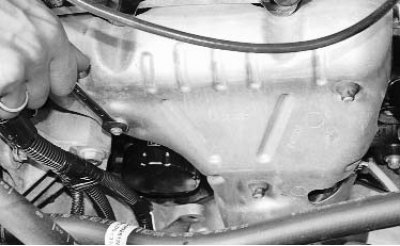

2. Отверните три гайки крепления термоэкрана...

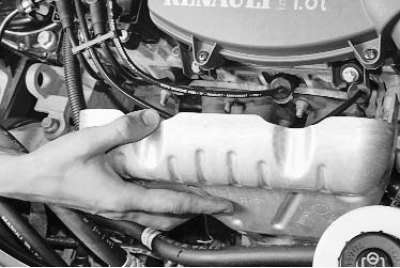

3. ...и снимите экран.

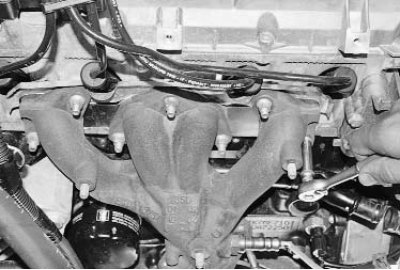

4. Отверните семь гаек крепления выпускного коллектора...

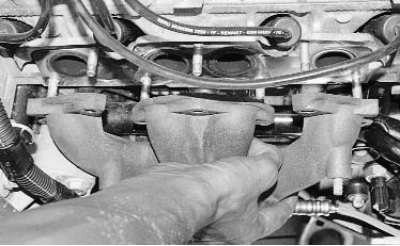

5. ...снимите со шпилек головки блока цилиндров выпускной коллектор...

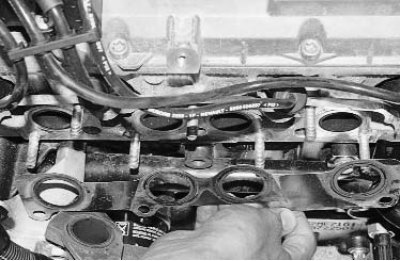

6. ...и установленную под ним прокладку.
7. Тщательно очистите от нагара привалочные поверхности головки блока и выпускного коллектора.
8. Устанавливайте новую прокладку и все снятые детали в последовательности, обратной снятию.

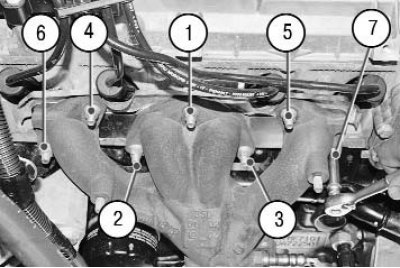

9. Гайки крепления выпускного коллектора затягивайте в порядке, показанном на фото, моментом 21 Н·м (2,1 кгс·м).
