Описание
Система зажигания со статическим распределением высоковольтного напряжения по свечам - это система, юторая позволяет увеличить количество располагаемой энергии на уровне свечей зажигания благодаря устранению всех промежуточных звеньев между свечой и катушкой.
Данная система также позволяет упразднить все подвижные элементы в устройстве зажигания.
Силовой модуль встроен в ЭБУ системы впрыска. Таким образом, в системе зажигания используются те же датчики, что и в системе впрыска.

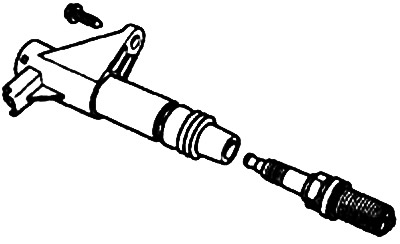

Катушки зажигания (шес ть, по числу цилиндров) фиксируются прямо на свече с помощью винта на крышке головки блока цилиндров.
Порядок работы цилиндров: 1-6-3-5-2-4.
Катушки зажигания запитываются последовательно одна за другой через контакты А Н2. А НЗ. А Н4, A G2, A G3 и A G4 ЭБУ системы впрыска:
- контакт А Н2 для катушки зажигания цилиндра 1;
- контакт А НЗ для катушки зажигания цилиндра 3;
- контакт А Н4 для катушки зажигания цилиндра 2;
- контакт A G2 для катушки зажигания цилиндра 6;
- контакт A G3 для катушки зажигания цилиндра 5;
- контакт A G4 для катушки зажигания цилиндра 4.
Снятие катушки зажигания
Отключите аккумуляторную батарею.

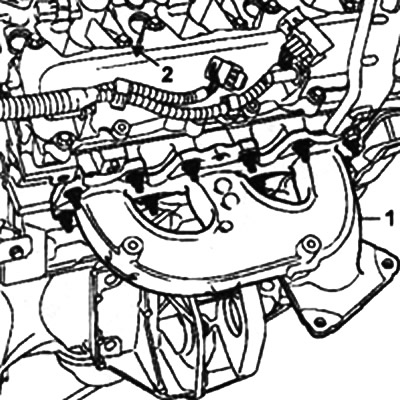

Для снятия катушек зажигания задних цилиндров необходимо снять впускной коллектор.
Отсоедините колодки проводов от катушек зажигания, снимите винты 2, фиксирующие катушки.
Установка
Установка катушки зажигания производится в порядке, обратном снятию. Замените при необходимости уплотнительные кольца катушек.
