Оглавление: Необходимый специальный инструмент и…🠛 Слив топлива 🠛 Снятие и установка 🠛 Функции клапанов 🠛
Необходимый специальный инструмент и оборудование
- Mot. 1199-01 Инструмент для резки выхлопных труб.
- Mot. 1265, Mot. 1265-01 Щипцы для снятия быстроразъемных соединений.
- Пневматический насос для перекачки топлива INTAIRCO.
Слив топлива
Вследствие отсутствия электрического топливного насоса на автомобилях с дизельным двигателем для слива топлива из бака приходится использовать внешний насос.

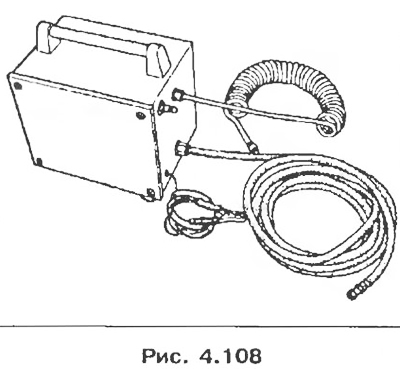

Например, используйте пневматический насос фирмы INTAIRCO.

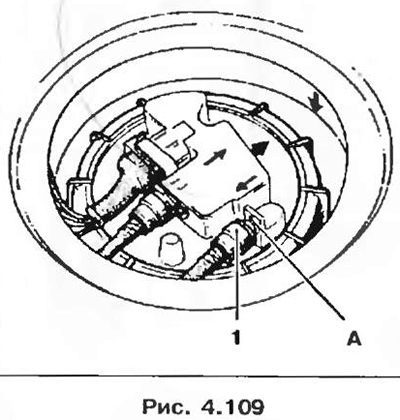

1. Снимите стальную заглушку, закрывающую доступ к узлу «насос-датчик уровня топлива».
2. Снимите фиксатор соединения (если он имеется).
3. Разъедините быстроразъемное соединение 1 с помощью щипцов Mot. 1265.
4. Подключите резиновый шланг насоса к выходному штуцеру А.
5. Слейте топливо из бака.
Снятие и установка
См. 2.19. Топливный бак двигателя D7F.

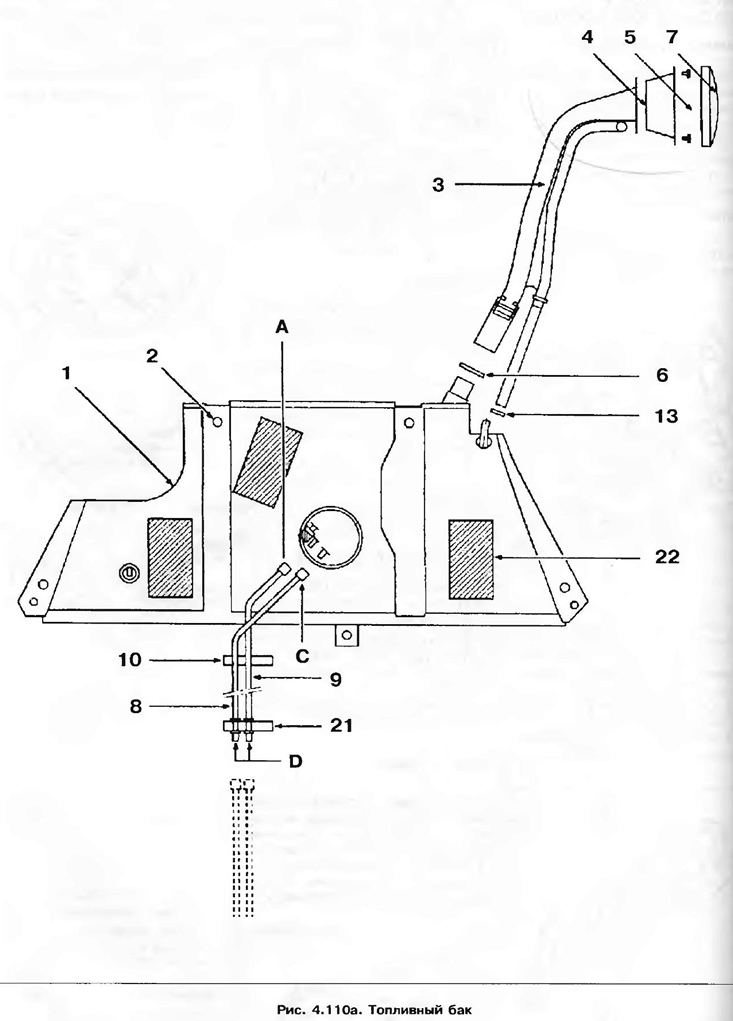

1 - Топливный бак;
2 - Болт;
3 - Наливная горловина;
4 - Расширительная часть наливной горловины;
5 - Заклепка;
6 - Хомут крепления муфты;
7 - Пробка;
8 - Трубопровод подачи топлива;
9 - Трубопровод возврата топлива;
10 - Пружинный фиксатор,
13 - Хомут;
21 - Пружинный фиксатор;
22 - Демпфирующая пластина;

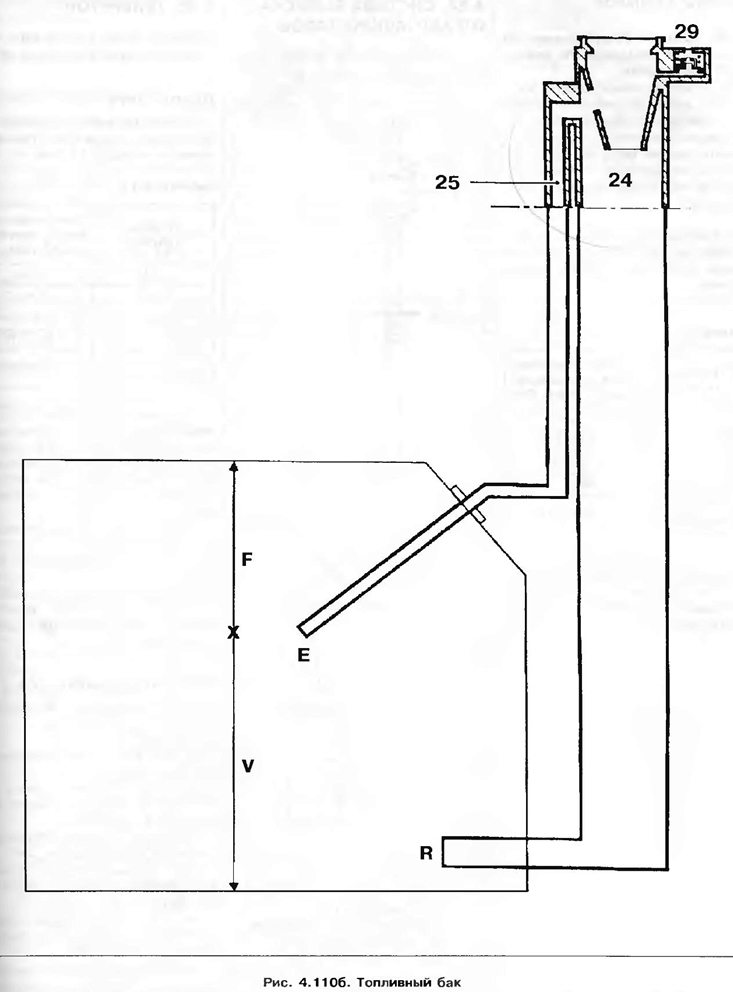

24 - Выходная часть горловины — часть для прохождения топлива;
25 - Часть для выпуска воздуха при заливке топлива;
29 - Клапан, предохраняющий от создания повышенного давления и разрежения;
А - Быстроразъемное соединение;
С - Быстроразъемное соединение;
D - Патрубок без пружинных фиксаторов;
Е - Отверстие для выпуска воздуха при заправке;
F - Полая часть для расширения топлива;
R - Отверстие для налива топлива;
V - Минимально допустимый объем топлива.
Сообщение топливного бака с атмосферой обеспечивается по каналу в верхней части топливозаборника, объеденного с датчиком уровня топлива.
[Оригинал статьи находится на портале www.RENAULTBOOK.ru]
Функции клапанов
29. Клапан, предохраняющий от создания повышенного давления и разрежения.
В случае закупорки контура рекуперации паров топлива этот клапан предотвращает создание в баке повышенного давления (которое может вызвать вздутие бака) или разрежения (при расходовании топлива, в результате чего может произойти сжатие бака).
На автомобилях с дизельным двигателем нет погружного топливного насоса, есть только датчик уровня топлива.

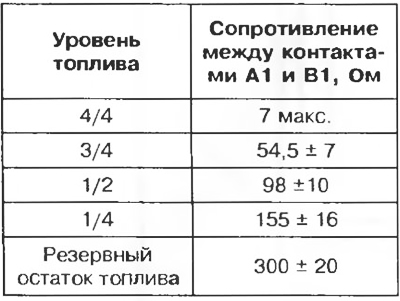

Таблица 4.11
Убедитесь, что при перемещении поплавка сопротивление меняется.
Примечание. Все значения приведены для справки.
