Необходимый специальный инструмент
- Mot. 997-01 Инструмент для снятия форсунки и электромагнитного клапана опережения впрыска.
Моменты затяжки, Нм
- Электромагнитный клапан опережения впрыска 30.
Снятие
1. Отсоедините электрический разъем от насоса.
2. Отсоедините от 10-контактного разъема насоса наконечники двух проводов электромагнитного клапана опережения впрыска.

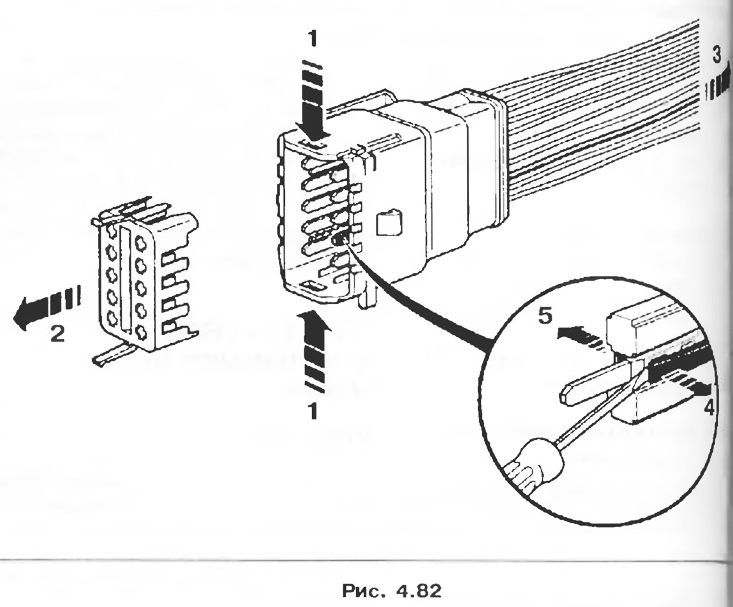

Чтобы отсоединить наконечники от разъема насоса:

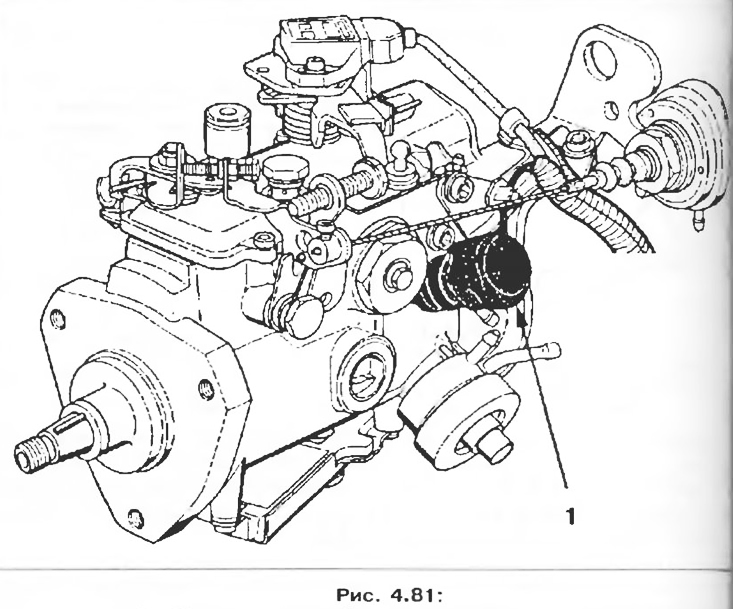

1 - Электромагнитный клапан опережения впрыска.
- потяните на себя желтую заглушку 2, чтобы освободить ее от зацепления с наконечниками, затем нажмите на две защелки, расположенные с обеих сторон разъема;
- выньте желтую направляющую заглушку;
- натяните снимаемый проводник;
- наконечник закреплен в разъеме расположенными по обеим сторонам защелками; с помощью отвертки отожмите одну защелку (натянутый провод не позволит защелке вернуться на место);
- отожмите другую защелку с помощью отвертки;
- извлеките наконечник из разъема.
3. Снимите защитный чехол электромагнитного клапана.
4. Снимите защитную крыш электромагнитного клапана.
5. Снимите электромагнит клапан с помощью оправки Mot. 997-01.

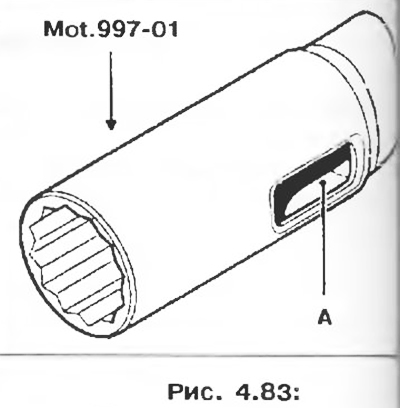

А - Паз для пропуска разъема.
Установка
Внимание! Следует обязательно вынуть небольшой сетчатый фильтр, установленный на дне канала, используя для этого щипцы с тонкими губками. Замените фильтр новым. Наружная часть фильтра является уплотнительной прокладкой, которая раздавливается при затяжке с рекомендованным моментом клапана.

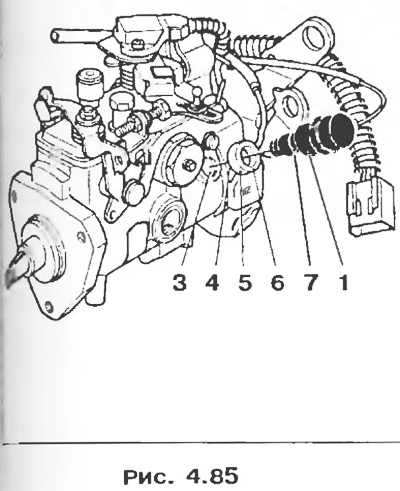

1. Установите по порядку:

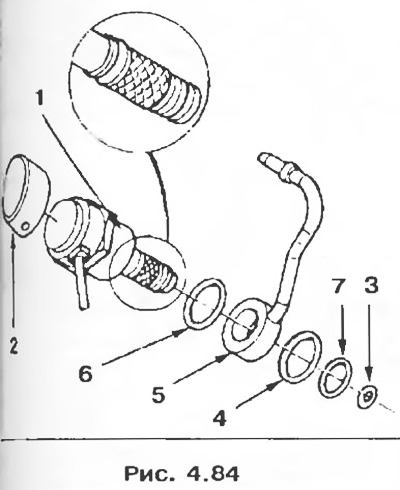

- прокладку 4 патрубка трубки возврата5;
- новый клапан 1, снабженный сетчатым фильтром;
- два уплотнительных кольца 6 и 7.
3. Произведите затяжку клапана с цементом 30 Нм, используя оправку Mot. 997-1.
4. Наденьте новый защитный чехол на клапан.
5. Подсоедините к разъему два его наконечника.
6. Подключите разъем.
7. Установите на место защитный чехол жгута и его стопорное кольцо.
8. Прокачайте контур подачи дизельного топлива с помощью подкачивающего насоса перед запуском двигателя.
Внимание! Обязательно удалите информацию о неисправности из памяти компьютера, набрав команду «GO**» на диагностическом приборе RX25.
9. После выполнения операции не забудьте провести испытание автомобиля.
