Неисправность | Возможные причины |
Неправильный угол продольного наклона оси поворота колеса | Деформирован рычаг подвески Деформирован лонжерон или подмоторная рама |
«Включенный угол» правильный, а углы развала и поперечного наклона оси поворота колеса неправильные | Деформирован рычаг подвески Деформирован лонжерон или подмоторная рама |
Угол развала правильный, а угол поперечного наклона оси поворота колеса неправильный | Деформирован поворотный кулак |
Угол поперечного наклона оси поворота колеса правильный, а угол развала неправильный | Деформирован поворотный кулак |
Неправильное отклонение в схождении колес | Деформирован лонжерон Деформирован рычаг подвески |
Нарушение схождения колес более, чем 6 мм | Деформирован левый или правый поворотный кулак |

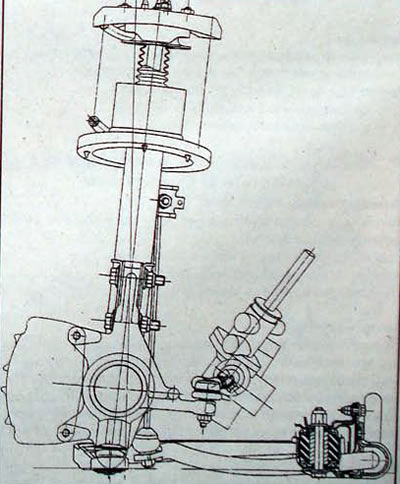

Рис. 10.32. Поперечный разрез передней подвески

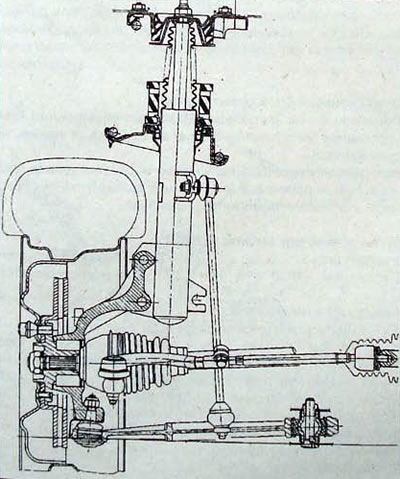

Рис. 10.33. Продольный вид передней подвески
