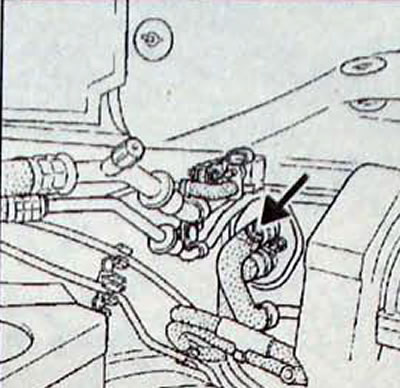

Рис. 14.4. Место пережатия шланга отопителя в моторном отсеке
Снятие
- При снятии и установке радиаторов отопителей все операции выполняются с обеих сторон автомобиля.
- Снимите панель приборов.
- Для того чтобы вынуть шланги отопителей из щитка передка отодвиньте балку панели приборов на 50 мм.
- Зажимами пережмите отводящий и подводящий шланги отопителя в моторном отсеке и отсоедините быстроразъемные соединения.
- Подайте сжатый воздух в один из шлангов с тем, чтобы слить как можно больше охлаждающей жидкости из радиатора отопителя.
- На автомобилях с двигателем G8T с кондиционером отсоединение быстроразъемных соединений шлангов левого радиатора отопителя должно производиться только с помощью приспособления Mot. 1395.
- Отверните 2 гайки с фланцев щитка передка и заглушите отверстия входного и выходного патрубков радиаторов отопителей.
- Извлеките пенопластовую шумоизоляционную панель.
- Снимите панель приборов с учетом следующего:
- примите меры, чтобы не допустить повреждения внутренней отделки салона. - сдвиньте передние сидения как можно дальше назад и закройте центральные сопла вентиляции;
- отсоедините провод электромагнита блокировки рычага селектора автоматической трансмиссии от кронштейна педали тормоза (двигатель Z7X);
- после отсоединения вилки карданного шарнира рулевого вала от приводной шестерни заблокируйте рулевое колесо с помощью замка зажигания;
- не ослабляйте регулировочные гайки панели приборов.
- Отверните 2 болта крепления радиатора отопителя и достаньте радиатор, протягивая его в боковом направлении, стараясь не повредить ребра радиатора.
Установка
- Предварительно заполните радиатор отопителя охлаждающей жидкостью и соответствующими пробками закройте патрубки радиатора.
- Установите радиатор отопителя на место и закрепите его двумя болтами.
- Установите балку панели приборов.
- Удалите воздух из системы охлаждения.
