Трос приводу заслінки розподілу повітряних потоків

Зняття

Заблокуйте ЕБУ подушок безпеки.

Вимкніть акумулятор.

Встановіть перемикач розподілу повітряних потоків s положення, яке відповідає подачі повітря до сопла вентиляції приладової панелі.

Зніміть:

• фронтальну подушку безпеки водія,
• рульове колесо,
• вузол підрульових перемикачів,
• щиток приладів,
• відділення для дрібних речей,
• аудіосистему,
• панель приладів.

Роз'єднайте гніздо панелі керування кліматичною установкою.

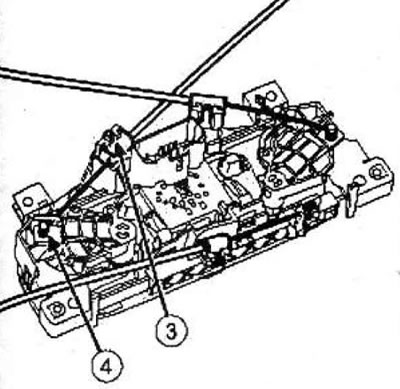

Зніміть стопор оболонки троса, відтиснувши лапку (3).

Від'єднайте трос приводу заслінки розподілу повітряних потоків (4) від панелі керування кліматичною установкою.

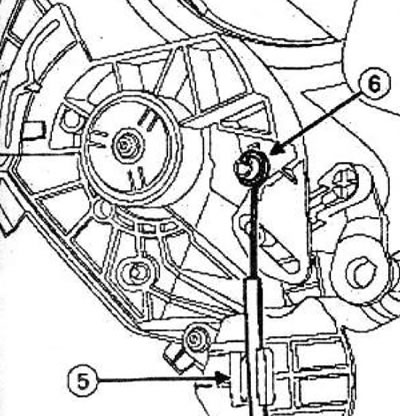

Від'єднайте стопор оболонки тросу (5) від розподільчого блоку.

Вийміть кінець троса приводу заслінки розподілу повітряних потоків (6).



Зніміть трос приводу заслінки розподілу повітряних потоків.

Встановлення

Установка проводиться у порядку, зворотному зняттю.

Переконайтеся, що трос приводу заслінки розподілу повітряних потоків переміщується на весь хід.

Розблокуйте ЕБУ подушок безпеки.
